Le aperture possono essere utilizzate per creare aperture nelle parti.
linee del contorno
Per inserire le aperture, puoi utilizzare qualsiasi 'Linee di confine' esistenti. Le linee devono formare una catena poligonale chiusa. Sono consentite anche aperture sul bordo di una parte.
È anche possibile posizionare graficamente le aperture direttamente nelle parti. Utilizzare il pulsante elenco sulla barra degli strumenti per accedere a varie forme di aperture.
È possibile definire l'apertura graficamente disegnando un rettangolo, un cerchio, ecc. Se si seleziona il suo confine ' ', RSECTION riconosce automaticamente l'apertura non appena è stato determinato un numero sufficiente di linee di confine.
Una volta definiti i contorni, l'apertura viene creata e incorporata nella parte.

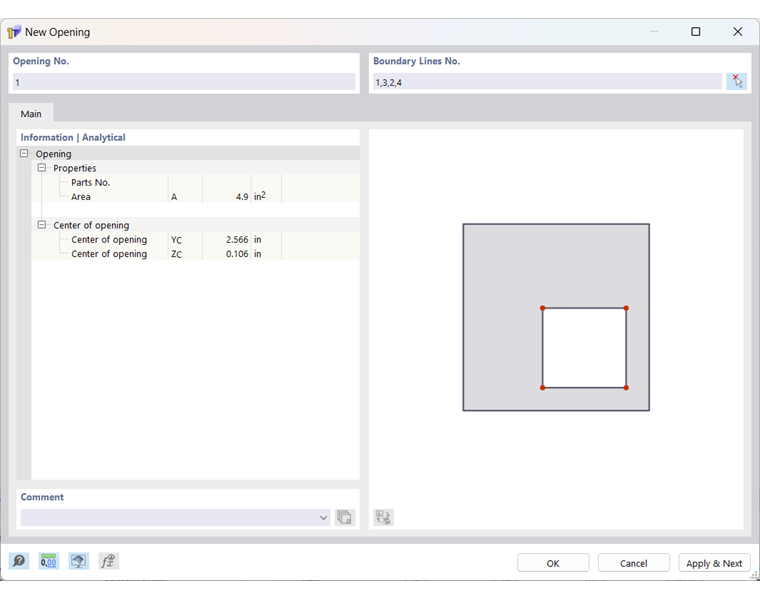

Informazioni | Analitiche
Questa sezione di dialogo fornisce una panoramica delle proprietà importanti dell'apertura, come l'area e la posizione centrale.
