Seleziona gli oggetti del modello che desideri specchiare. Quindi fare clic sul pulsante
(vedere l'immagine
ModelingTools

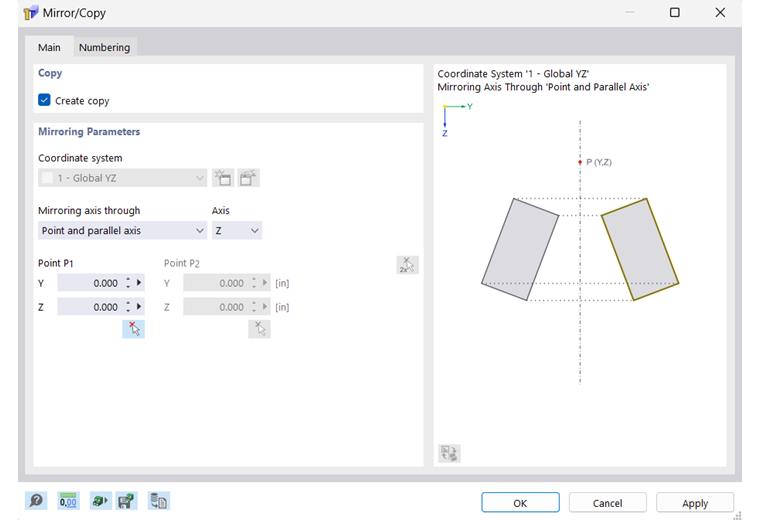

). Nella finestra di dialogo 'Specchia', specificare se gli oggetti devono essere copiati durante la specchiatura e definire i parametri.
Base
La scheda Principale gestisce i parametri di base per la specchiatura degli oggetti.
Copia
Se non è stato selezionato alcun segno di spunta nella casella di controllo 'Crea copia', gli oggetti selezionati saranno specchiati. Se si desidera creare una copia, selezionare la casella di controllo.
Parametri di mirroring
L'elenco 'Mirroring dell'asse attraverso' fornisce due opzioni per definire l'asse:
- Punto e asse parallelo: L'asse speculare è parallelo ad un asse del sistema di coordinate specificato. Seleziona lasse' nell'elenco e inserisci il 'punto P' che giace su questo asse.
- 2 punti: L'asse dello specchio si trova in qualsiasi punto del piano. Immettere le coordinate per il 'Punto 1' e il 'Punto 2' per definire l'asse. Utilizzare il pulsante
per definire i punti graficamente.

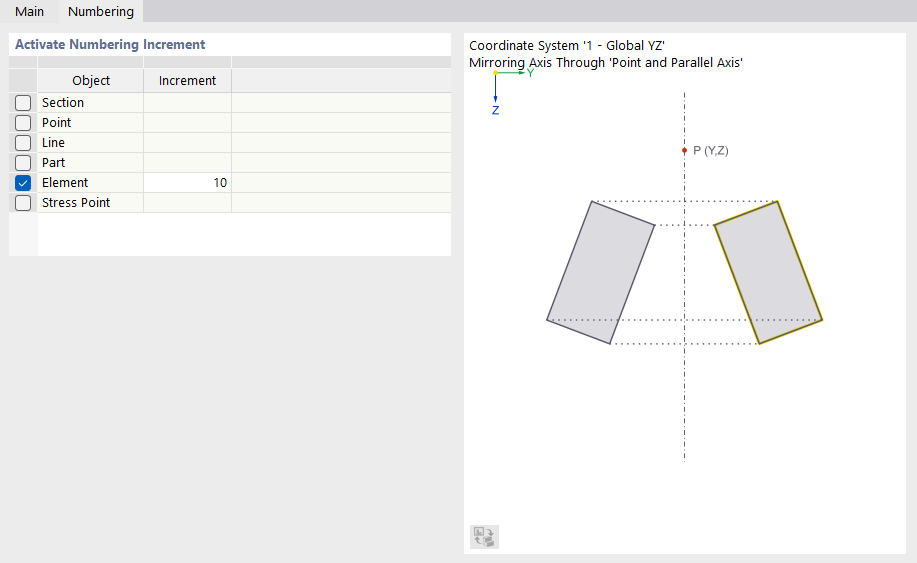

Numerazione e opzioni
La scheda Numerazione viene visualizzata solo durante la copia. È possibile influenzare la numerazione dei nuovi oggetti qui.
Le funzioni di questa scheda sono descritte nei capitoli SpostaeCopia .
