Le saldature sono utilizzate per collegare due elementi del tipo 'Linea singola' e per determinare le tensioni di saldatura dovute a taglio e torsione.
Il numero di saldatura viene assegnato automaticamente, ma può essere modificato. L'ordine è irrilevante per la numerazione. Non deve nemmeno essere continua; sono consentiti spazi vuoti nella numerazione.
Parametri di saldatura
Nell'elenco sono disponibili vari tipi di saldatura.

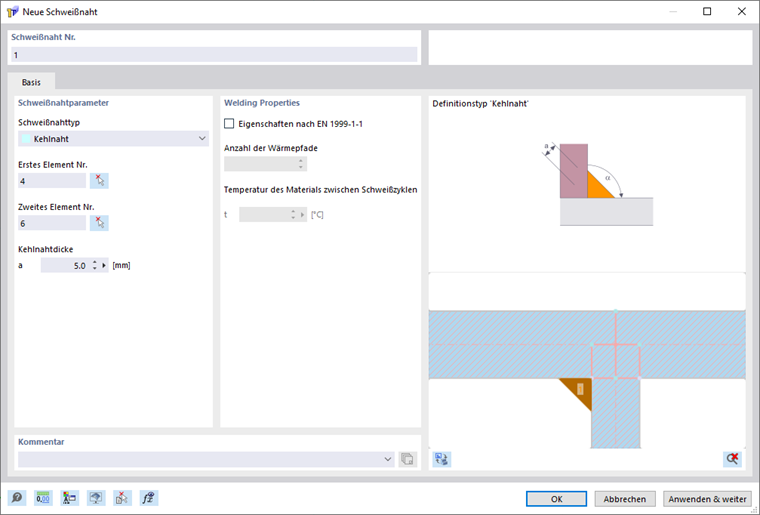

Cordone d'angolo singolo
Una saldatura d'angolo è una saldatura in cui due elementi sono saldati tra loro ad angolo.
Definendo il primo e il secondo elemento, si specificano gli elementi da collegare con la saldatura d'angolo. Gli elementi possono anche essere elementi senza spessore (i cosiddetti elementi nulli). L'angolo tra i due elementi deve essere compreso tra 45° e 135° e gli elementi devono essere collegati direttamente da un punto iniziale o finale comune.
Per garantire che la trasmissione della forza avvenga esclusivamente tramite la saldatura e non tramite gli elementi adiacenti, è necessaria una saldatura sull'elemento saldato
Trennfuge
da definire.
Lo spessore della saldatura d'angolo rappresenta la dimensione della radice.

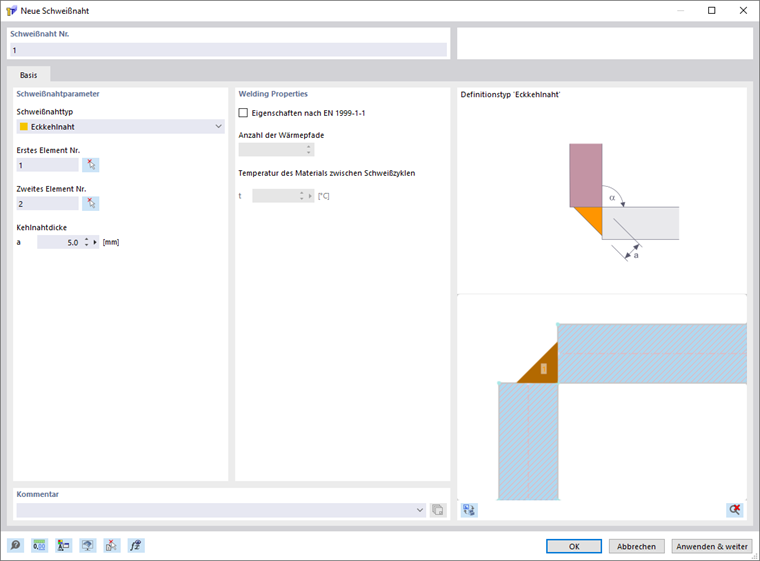

Saldatura d'angolo d'angolo
Una saldatura d'angolo d'angolo è una saldatura d'angolo che collega i bordi di due elementi che si trovano uno sopra l'altro. La saldatura corre lungo il lato longitudinale esterno (bordo) degli elementi.
Definendo il primo e il secondo elemento, si specificano gli elementi da collegare con la saldatura d'angolo d'angolo. L'angolo tra questi due elementi deve essere compreso tra 45° e 135°. Entrambi gli elementi devono avere uno spessore dell'elemento positivo - gli elementi senza spessore (elementi nulli) non sono consentiti. Gli elementi devono anche toccarsi in almeno una posizione. Il contatto può anche essere sul bordo di un elemento. Gli elementi non devono essere collegati direttamente tra loro. Il collegamento viene quindi creato per mezzo di una saldatura.
Lo spessore della saldatura d'angolo rappresenta la dimensione della radice.
Saldatura d'angolo a sovrapposizione
Una saldatura d'angolo a sovrapposizione è un giunto saldato in cui due elementi sono collegati tra loro tramite sovrapposizione con la saldatura che corre lungo la sovrapposizione.
Definendo il primo e il secondo elemento, si specificano gli elementi da collegare con la saldatura d'angolo a sovrapposizione. Entrambi gli elementi devono avere uno spessore dell'elemento positivo - gli elementi senza spessore (elementi nulli) non sono consentiti. Inoltre, gli elementi devono essere paralleli tra loro e toccarsi in almeno un punto. Gli elementi non devono essere collegati direttamente tra loro. Il collegamento viene quindi creato per mezzo di una saldatura.
È possibile posizionare la saldatura d'angolo a sovrapposizione all'inizio o alla fine del primo elemento. Per fare ciò, selezionare la posizione di saldatura corrispondente.
Lo spessore della saldatura d'angolo rappresenta la dimensione della radice.
Proprietà secondo EN 1999-1-1
La casella di controllo è accessibile solo se è stato selezionato Basis la norma EN 1999-1-1.
Il calcolo della sezione trasversale efficace per considerare la riduzione della resistenza nella zona termicamente alterata (HAZ) dovuta alle saldature longitudinali è ancora in corso.
Numero di percorsi di diffusione del calore
In questa sezione di dialogo, è possibile definire il numero di percorsi termici. Per le saldature d'angolo, il numero di modi per la dissipazione del calore diverso da tre influenza l'espansione HAZ. La normativa corrispondente può essere trovata nella EN 1999-1-1, punti 6.1.6.3(5) e 6.1.6.3(8).
Temperatura del materiale tra i cicli di saldatura
In questa sezione, è possibile definire la temperatura dell'interstrato. Quando si applicano saldature multistrato, può verificarsi un aumento di temperatura tra gli strati. Porta ad un aumento dell'espansione HAZ a temperature di interpass superiori a 60 °C. Ulteriori informazioni possono essere trovate in EN 1999-1-1, punto 6.1.6.3(8).
