Database delle sezioni

Molte sezioni trasversali sono memorizzate in un database. È possibile accedere alla libreria nella sezione "Nome" utilizzando l'icona (vedi immagine ).

Libreria delle sezioni trasversali con tipi di sezione

La libreria è divisa in sezioni, inclusi vari tipi di sezioni trasversali. Trova la categoria della sezione trasversale pertinente e fai clic sul pulsante con il simbolo corrispondente.

Selezione di una sezione di acciaio normalizzata

Per le sezioni trasversali della categoria 'Standardizzata - Acciaio', si apre un'altra finestra di dialogo in cui è possibile selezionare la sezione trasversale.

Selezione della sezione cava rettangolare laminata a caldo

Utilizzare le seguenti possibilità per selezionare una sezione trasversale:

• Riduci la selezione utilizzando i criteri appropriati nella sezione "Filtro" a sinistra.
• Utilizza la ricerca del testo completo nel campo 'Cerca'.

Se si desidera selezionare un altro tipo di sezione trasversale, fare clic sul pulsante pulsante.

Filtro

La sezione Filtro offre varie opzioni di selezione. È possibile filtrare le sezioni trasversali utilizzando determinati criteri, riducendo così la selezione (vedere l'immagine Selezione della sezione cava rettangolare).

Serie di sezioni da selezionare

Nella sezione centrale, si definisce la serie di sezioni trasversali in cui è archiviato il materiale. Le serie sono ordinate per norma, produttore, regione e tipo di produzione. È possibile controllare l'ordinamento facendo clic sulle intestazioni delle colonne.

Utilizzare il nella sezione inferiore, è possibile verificare le proprietà della sezione trasversale selezionata.

Sezione da selezionare

Nella sezione a destra, è possibile selezionare la sezione da utilizzare nel modello.

Fare clic su OK o utilizzare il tasto Invio per trasferire la sezione trasversale selezionata nella finestra di dialogo "Nuova sezione".

Sezioni composte

In questa sezione di dialogo, è possibile combinare le sezioni trasversali normalizzate tramite il controllo dei parametri. Si torna alla finestra di dialogo "Nuova sezione", che ora mostra una scheda aggiuntiva.

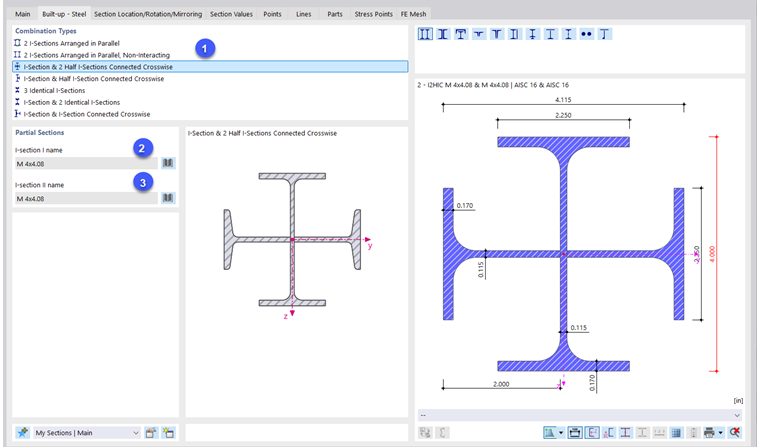

Definizione della sezione trasversale composta

Nella sezione "Tipi di combinazione", si definisce come sono disposte le sezioni trasversali (1). Nella sezione di dialogo 'Sezioni', è possibile utilizzare il pulsante Selezionare le sezioni trasversali pertinenti nella libreria una per una (2) (3).

Sezioni trasversali a parete sottile e massicce

Quando si seleziona un tipo di sezione trasversale in parete sottile o massiccia nella libreria, è possibile definirne i parametri geometrici nella finestra di dialogo "Nuova sezione". Una scheda aggiuntiva è disponibile per la definizione.

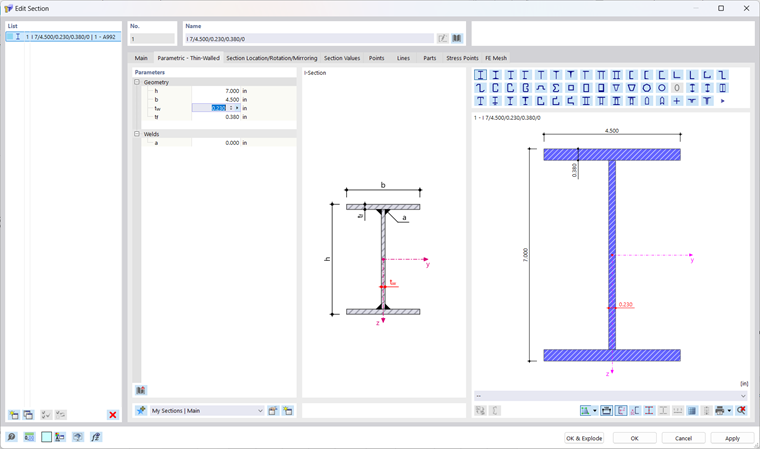

Definizione della sezione trasversale parametrica

Sezioni preferite

È possibile salvare le sezioni trasversali utilizzate di frequente come Preferiti principali. Sono quindi disponibili come sezioni trasversali preferite ("preferiti") in altri progetti.

Per salvare la sezione trasversale corrente come preferita, fare clic sul pulsante nella parte inferiore della libreria dopo aver definito la sezione o i parametri di definizione . In questo modo, la sezione trasversale è memorizzata in "Le mie sezioni | Categoria principale".

Salvataggio della sezione standard come sezione trasversale preferita

Salvare la sezione parametrica come sezione preferita

Utilizzare il puoi controllare le tue sezioni trasversali preferite. Le sezioni trasversali salvate come preferite sono elencate e ordinate per tipo di sezione nella finestra di dialogo "Modifica elenco preferiti".

Finestra di dialogo Modifica le mie sezioni trasversali

Utilizzare il è possibile creare una nuova categoria nell'elenco delle sezioni trasversali preferite.

Per importare una sezione trasversale preferita dalla libreria, fare clic sul pulsante nella sezione di dialogo 'Da 'Mie sezioni" .

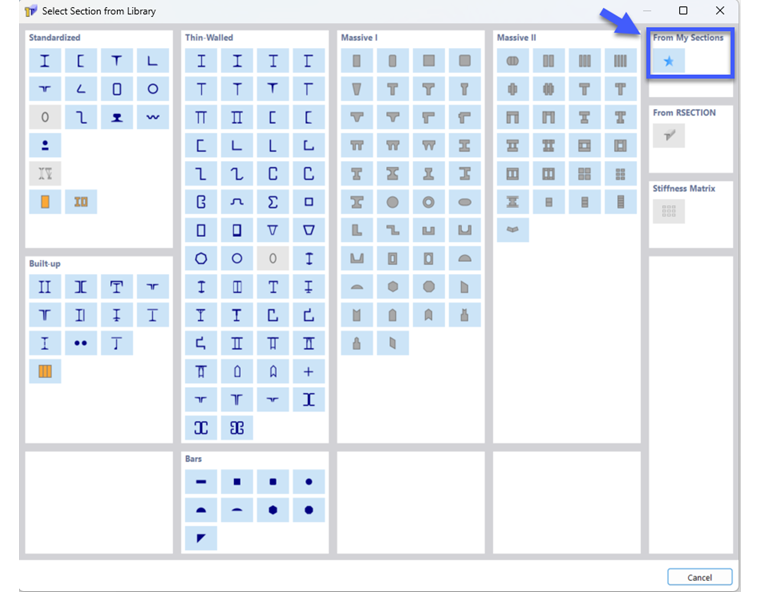

Apertura di sezioni favorite nella libreria
