Zaletą rozszerzenia RFEM 6 Steel Joints jest możliwość analizowania stalowych połączeń przy użyciu modelu ES, dla którego modelowanie przebiega w pełni automatycznie w tle. Składowe połączenia stalowego, które kontrolują modelowanie, można wprowadzić poprzez ręczne zdefiniowanie elementów lub korzystając z dostępnych szablonów w bibliotece. Ta ostatnia metoda jest zawarta w poprzednim artykule z Bazy informacji zatytułowanym "Definiowanie elementów połączenia stalowego przy użyciu biblioteki" . Definicja parametrów do wymiarowania połączeń stalowych jest tematem artykułu w Bazie informacji „Wymiarowanie połączeń stalowych w programie RFEM 6” .

Ponieważ połączenie stalowe i parametry obliczeniowe zostały zdefiniowane w sposób opisany w wyżej wymienionych artykułach, obliczenia można uruchomić za pomocą przycisku „Pokazać wyniki” w tabeli Połączenia stalowe lub poprzez „Wymiarowanie połączeń stalowych” na pasku narzędzi, ponieważ pokazano na rysunku 1.

Wyniki analizy naprężeń-odkształceń

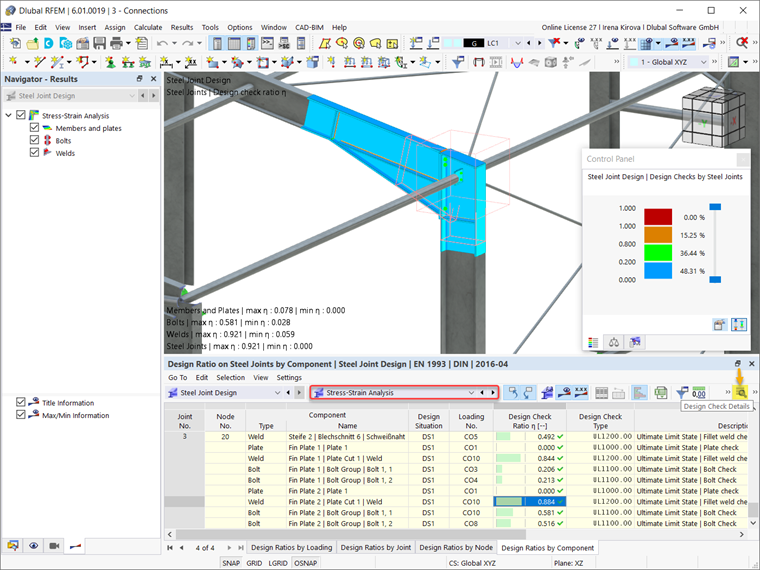

Po zakończeniu obliczeń wyniki są dostępne w oknie roboczym programu RFEM oraz w tabeli Wymiarowanie połączeń stalowych. Rysunek 2 przedstawia wyniki analizy naprężeń i odkształceń, które mogą być przedstawione jako stopnie wykorzystania według obciążenia, połączenia, węzła lub komponentu. Za pomocą ikony Szczegóły kontroli projektu, znajdującej się na tym samym rysunku, można wyświetlić szczegółową kontrolę projektu.

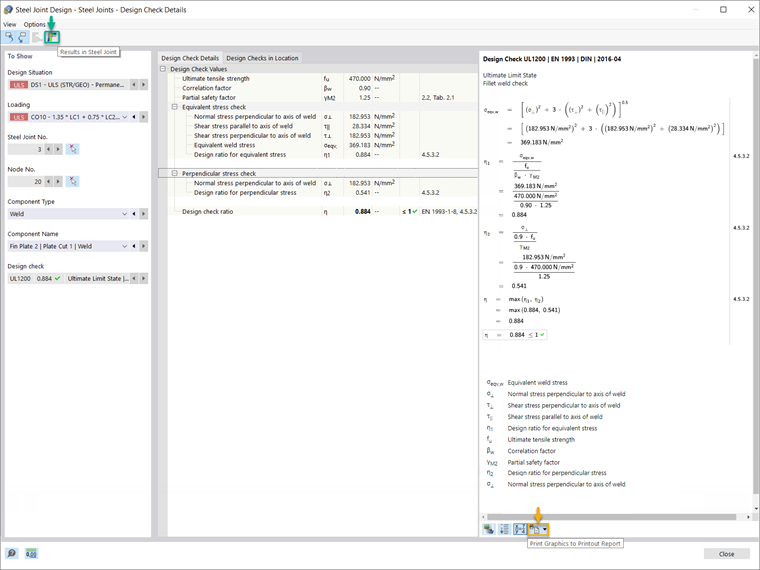

Przykład szczegółów kontroli obliczeń pokazano na rysunku 3. Oprócz wzorów szczegółowe wyniki zawierają standardowe odniesienia, dzięki czemu można dokładnie prześledzić kontrolę obliczeń i szczegółowo zapoznać się z przeprowadzanymi weryfikacjami. Te wzory kontroli i normy można wyeksportować bezpośrednio do protokołu wydruku poprzez zaznaczenie na rysunku ikony „Drukuj grafikę do protokołu”.

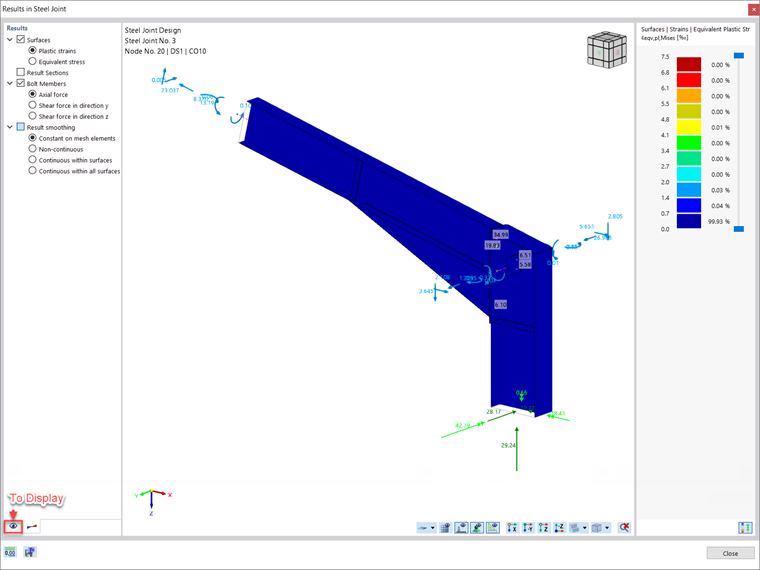

Następnie można wyświetlić wyniki w połączeniu stalowym, klikając odpowiednią ikonę „Wyniki w połączeniu stalowym” w oknie Szczegóły kontroli obliczeń (wskazanym na rysunku 3) lub za pomocą tej samej ikony w tabeli Wymiarowania połączenia stalowego. Gdy wyniki są już dostępne, jak pokazano na rysunku 4, można je filtrować według odpowiednich komponentów; to znaczy, że można wyświetlić wyniki tylko dla tych elementów, które Cię interesują. Jest to możliwe w sekcji „Do wyświetlenia” tego okna.

Wyniki analizy stateczności

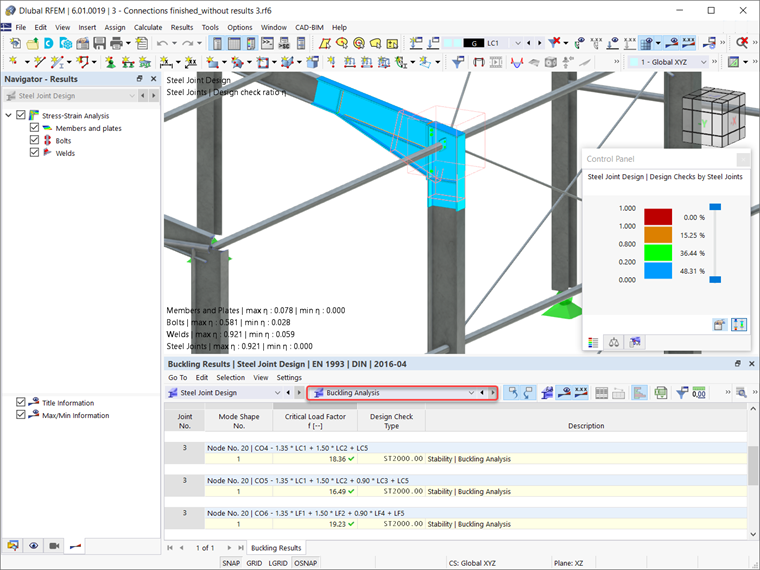

Jeżeli w parametrach obliczeniowych konfiguracji ostatecznej wybrana jest analiza wyboczenia, można również sprawdzić, czy utrata stateczności elementów połączenia jest istotna (wymaga to rozszerzenia Stateczność konstrukcji dla programu RFEM 6/RSTAB 9). Stąd współczynnik obciążenia krytycznego dla wszystkich analizowanych kombinacji obciążeń i wybranej liczby postaci własnych jest obliczany dla modelu połączenia i podawany w tabeli Wymiarowanie połączeń stalowych (Rysunek 5). Najmniejszy współczynnik obciążenia krytycznego porównywany jest z wartością graniczną 15 z normy EN 1993-1-1 [1] lub z wartością zdefiniowaną przez użytkownika. Definicje tych ustawień można znaleźć na rysunku 7 w Bazie informacji „Wymiarowanie połączeń stalowych w programie RFEM 6” .

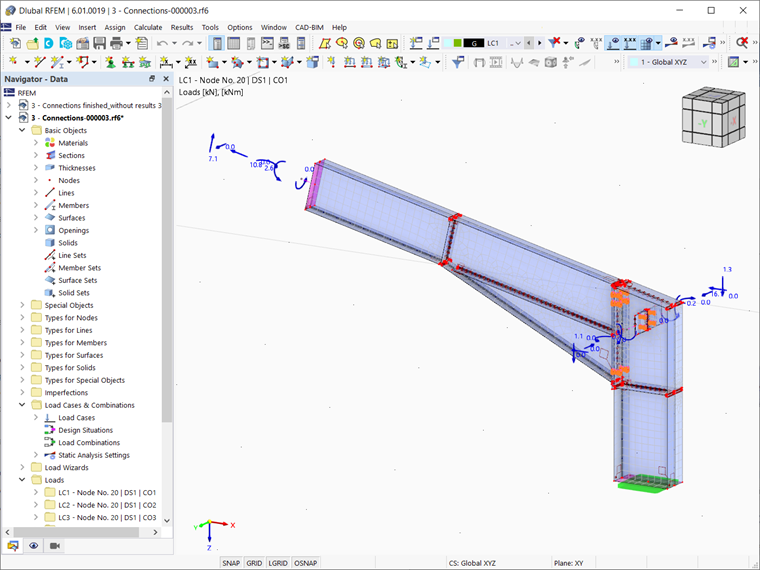

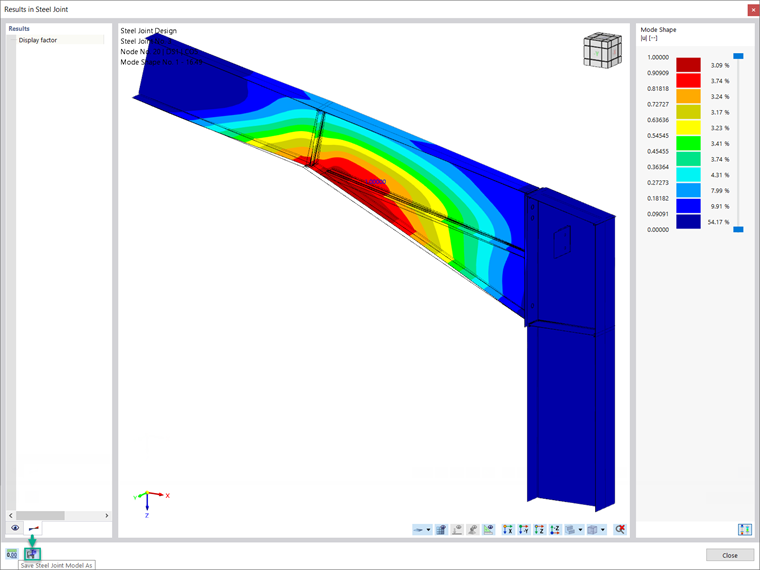

Można wyświetlić odpowiednie postacie drgań własnych graficznie poprzez „Wyniki w połączeniu stalowym”, jak pokazano na rysunku 6. Należy podkreślić, że na potrzeby analizy stateczności uwzględniany jest zaadaptowany model powierzchniowy, aby móc rozpoznać lokalne kształty wyboczeniowe. Dzięki temu model analizy (wraz z wynikami) można zapisać również jako osobny plik modelu, klikając ikonę „Zapisz model jako” wskazaną na rysunku. Model ten pokazano na rysunku 7.

Dokumentowanie danych wejściowych i wyników

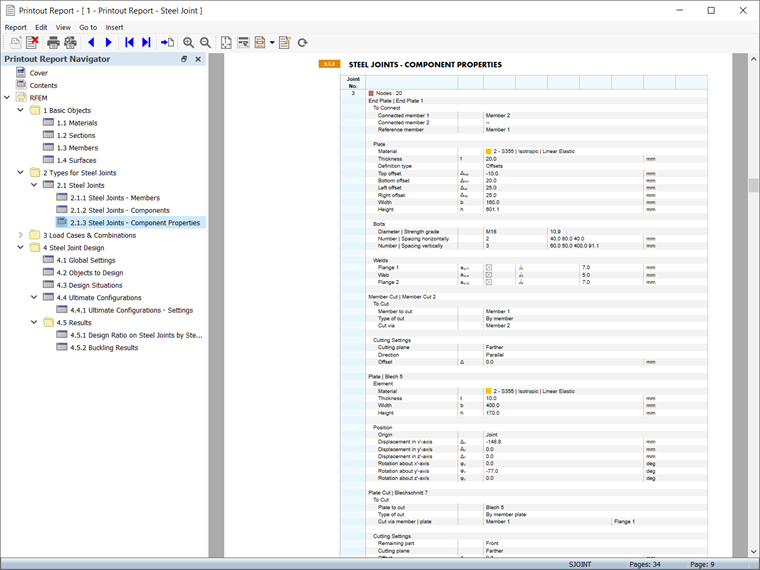

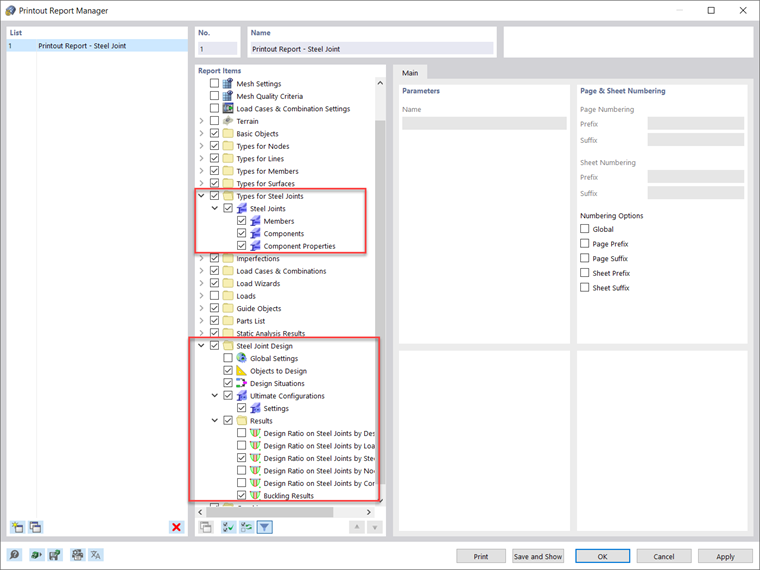

Wszystkie dane wejściowe i wyniki uzyskane do analizy połączeń stalowych w programie RFEM 6 mogą być udokumentowane w wielojęzycznym protokole wydruku. Za pomocą kryteriów filtrowania można dostosować zakres wydruku, aby uwzględnić elementy związane z wymiarowaniem złącza stalowego, jak pokazano na rysunku 8. W ten sposób można udokumentować wszystkie dane dotyczące prętów, części i ich właściwości oraz wyniki obliczeń w protokole wydruku (rysunek 9).

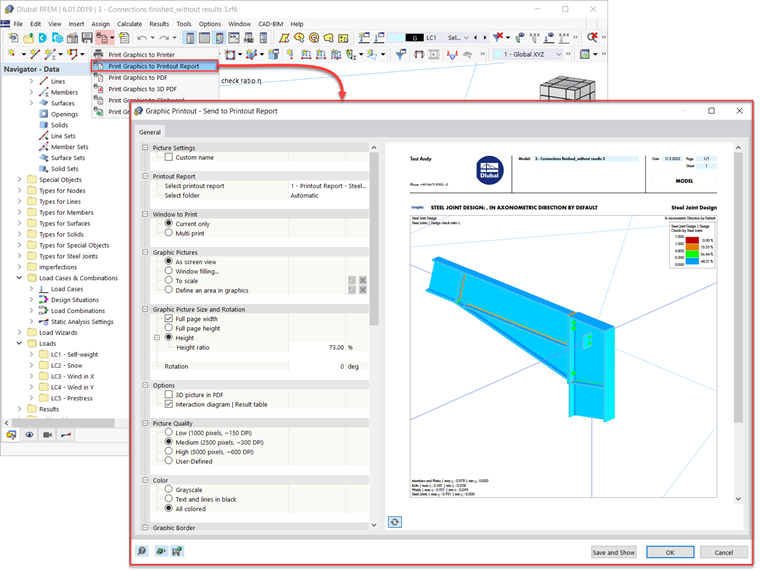

W protokole wydruku można również uwzględnić określone szczegóły kontroli obliczeń, jak pokazano na rysunku 3. Dodatkowo istnieje możliwość eksportu grafiki okna roboczego zawierającego wyniki bezpośrednio do protokołu wydruku poprzez opcję „Plik → Wydrukować grafikę do protokołu” (Rysunek 10). Możliwy jest również wybór zawartości obrazu w oknie wyboru w grafice za pomocą funkcji "Zdefiniować obszar w grafice". Następnie można dostosować te wydruki graficzne pod kątem jakości, rozmiaru, ustawień wyświetlania itp. Jeżeli są Państwo zainteresowani wydrukiem wielu grafik związanych z połączeniami stalowymi, jest to również możliwe za pomocą funkcji "Wydruk wielokrotny" w programie RFEM 6.

Autor

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Marketing i obsługa klienta

Pani Kirova jest odpowiedzialna za tworzenie artykułów technicznych i zapewnia wsparcie techniczne klientom firmy Dlubal.

Słowa kluczowe

Połączenia stalowe Wyniki Obliczenia Protokół wydruku Sprawdzenie stateczności wyboczenie Analiza naprężeniowo-odkształceniowa

Literatura

[1]   EN 1993-1-1:2005: Bemessung und Konstruktion von Stahlbauten - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. CEN, Brüssel, Mai 2005.
