Valutazione e documentazione dei risultati dell'analisi dei giunti in acciaio in RFEM 6
Articolo tecnico
Il vantaggio dell'add-on RFEM 6 Steel Joints è che è possibile analizzare i collegamenti in acciaio utilizzando un modello agli elementi finiti per cui la modellazione viene eseguita in modo completamente automatico in background. L'immissione dei componenti dei giunti in acciaio che controllano la modellazione può essere effettuata definendo i componenti manualmente o utilizzando i modelli disponibili nella libreria. Quest'ultimo metodo è incluso in un precedente articolo della Knowledge Base intitolato "Definizione dei componenti dei giunti in acciaio utilizzando la libreria" . La definizione dei parametri per la verifica di giunti in acciaio è l'argomento dell'articolo della Knowledge Base "Progettazione di giunti in acciaio in RFEM 6" .

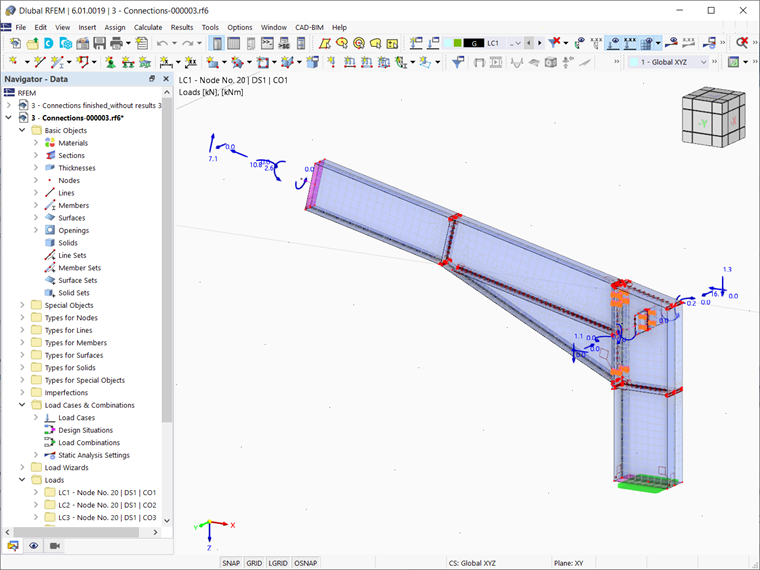

Considerando che il collegamento in acciaio e i parametri di progetto associati sono definiti come discusso negli articoli sopra menzionati, è possibile eseguire il calcolo facendo clic sul pulsante "Mostra risultati" nella tabella Giunti in acciaio, o tramite "Verifica giunti in acciaio" nella barra degli strumenti, come mostrato nell'immagine 1.
Risultati dell'analisi tensione-deformazione

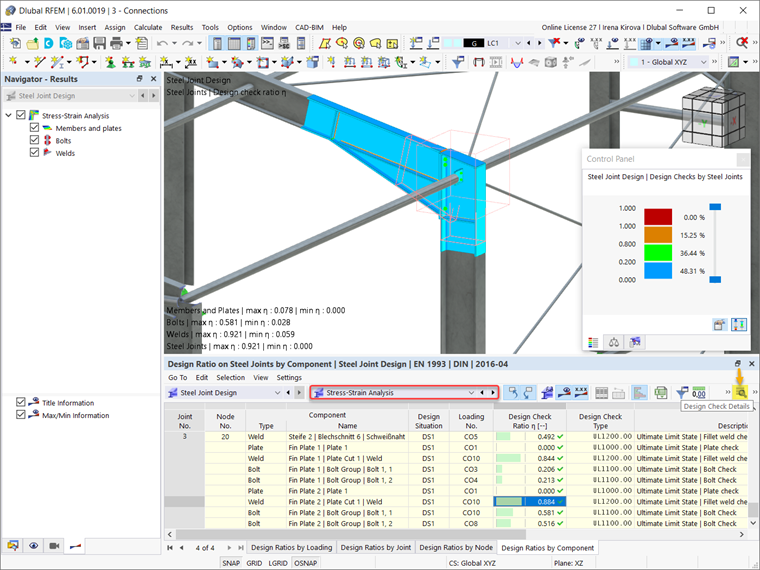

Una volta terminato il calcolo, i risultati sono disponibili nella finestra di lavoro di RFEM e nella tabella di verifica dei giunti in acciaio. L'immagine 2 mostra i risultati dell'analisi tensione-deformazione, che possono essere visualizzati come rapporti di progetto per carico, giunto, nodo o componente. È possibile visualizzare le verifiche di progetto dettagliate tramite l'icona Dettagli verifica di progetto indicata nella stessa immagine.

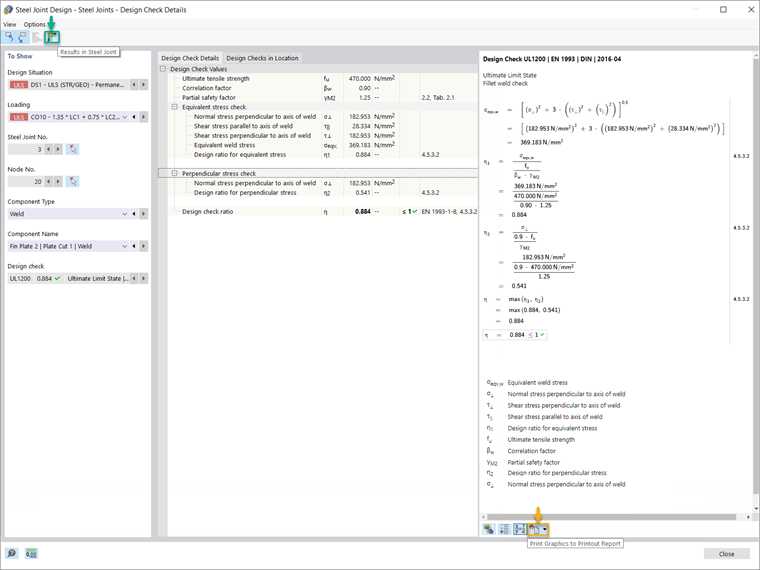

Un esempio dei dettagli della verifica di progetto è mostrato nell'immagine 3. Oltre alle formule, i risultati dettagliati contengono riferimenti normativi, in modo da poter tracciare con precisione le verifiche di progetto e comprendere nel dettaglio le verifiche eseguite. È possibile esportare queste formule di verifica e i riferimenti normativi direttamente nella relazione di calcolo tramite l'icona "Stampa grafici su relazione di calcolo" indicata nell'immagine.
Successivamente, è possibile visualizzare i risultati nel giunto in acciaio facendo clic sull'icona associata "Risultati nel giunto in acciaio" nella finestra Dettagli verifica progettuale (indicata nella Figura 3), o tramite la stessa icona nella tabella di verifica del giunto in acciaio. Una volta che i risultati sono disponibili come mostrato nell'immagine 4, è possibile filtrarli in base ai rispettivi componenti; cioè, puoi visualizzare solo i risultati per i componenti che ti interessano. Questo è possibile nella sezione "Visualizzare" di questa finestra.
Risultati dell'analisi di stabilità
Se l'analisi di instabilità è selezionata nei parametri di progetto della configurazione ultima, è anche possibile verificare se la rottura per stabilità è rilevante per i componenti del giunto (che richiede l'add-on Stabilità della struttura per RFEM 6/RSTAB 9). Quindi, il coefficiente di carico critico per tutte le combinazioni di carico analizzate e il numero selezionato di forme modali viene calcolato per il modello di collegamento e fornito nella tabella di verifica del giunto in acciaio (Figura 5). Il coefficiente di carico critico più piccolo viene confrontato con il valore limite 15 dalla norma EN 1993-1-1 [1] , o con un valore definito dall'utente. La definizione di queste impostazioni può essere trovata nell'immagine 7 dell'articolo della Knowledge Base "Progettazione di giunti in acciaio in RFEM 6" .

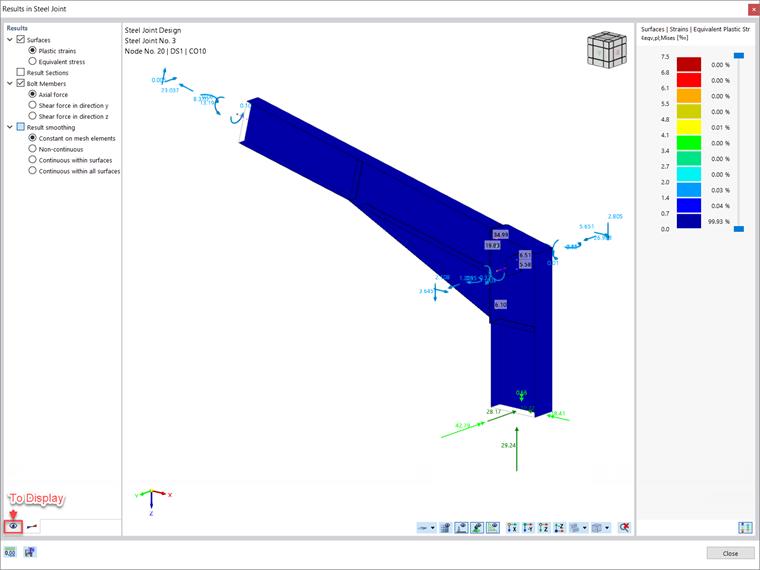

È possibile visualizzare graficamente le forme modali corrispondenti tramite "Risultati nel giunto in acciaio", come mostrato nell'immagine 6. È importante sottolineare che un modello di superficie adattato è considerato per l'analisi di stabilità per riconoscere in modo specifico le forme locali di instabilità. Quindi, il modello dell'analisi (compresi i risultati) può anche essere salvato come file modello separato facendo clic sull'icona "Salva modello come" indicata nell'immagine. Questo modello è visualizzato nell'immagine 7.
Documentazione dei dati di input e dei risultati

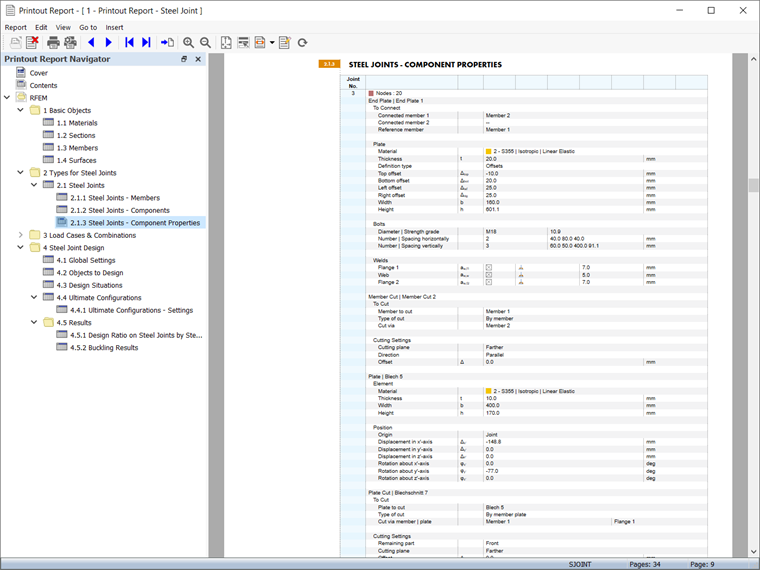

Tutti i dati di input e i risultati ottenuti per l'analisi dei giunti in acciaio in RFEM 6 possono essere documentati in una relazione di calcolo multilingue. L'ambito della stampa può essere personalizzato tramite i criteri di filtro in modo da poter includere gli elementi associati alla verifica del giunto in acciaio, come mostrato nell'immagine 8. In questo modo, è possibile documentare tutti i dati relativi alle aste, ai componenti e alle proprietà dei componenti, nonché i risultati della progettazione e dell'analisi nella relazione di calcolo (Figura 9).

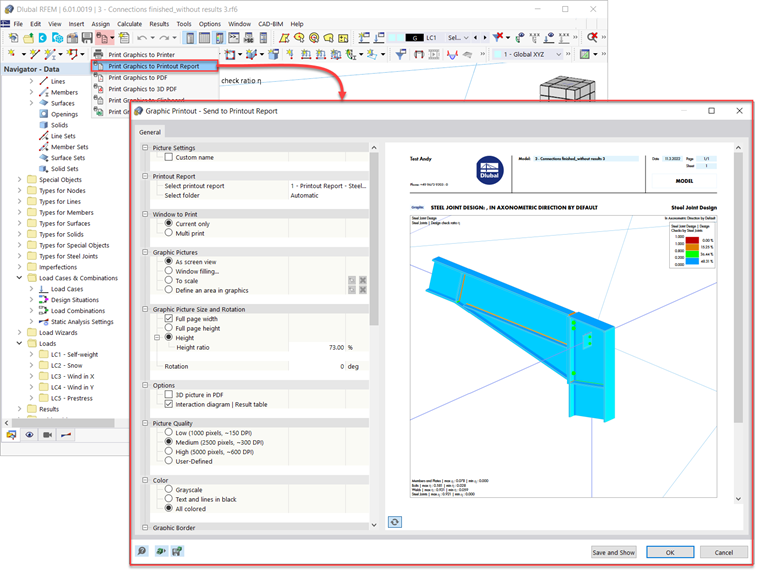

È anche possibile includere dettagli specifici della verifica progettuale nella relazione di calcolo, come mostrato nell'immagine 3. Inoltre, è possibile esportare i grafici della finestra di lavoro contenente i risultati direttamente nella relazione di calcolo tramite "File → Stampa i grafici nella relazione di calcolo" (Figura 10). È anche possibile selezionare il contenuto dell'immagine tramite una selezione della finestra nel grafico utilizzando la funzione "Definisci un'area nel grafico". Successivamente, è possibile regolare queste stampe grafiche in termini di qualità, dimensioni, impostazioni di visualizzazione e così via. Se sei interessato a stampare più grafici associati ai giunti in acciaio, questo è possibile anche utilizzando la funzione "Stampa multipla" in RFEM 6.
