Ustawienia analizy pushover

Ustawienie analizy pushover ( PA ) określa zasady, zgodnie z którymi obciążenie jest zwiększane, oraz iteracyjne obliczanie zakończeń docelowego przemieszczenia. Standardowy typ analizy jest wstępnie ustawiony. Ten typ można dostosować w dowolnym momencie lub utworzyć dodatkowe ustawienia analizy pushover.

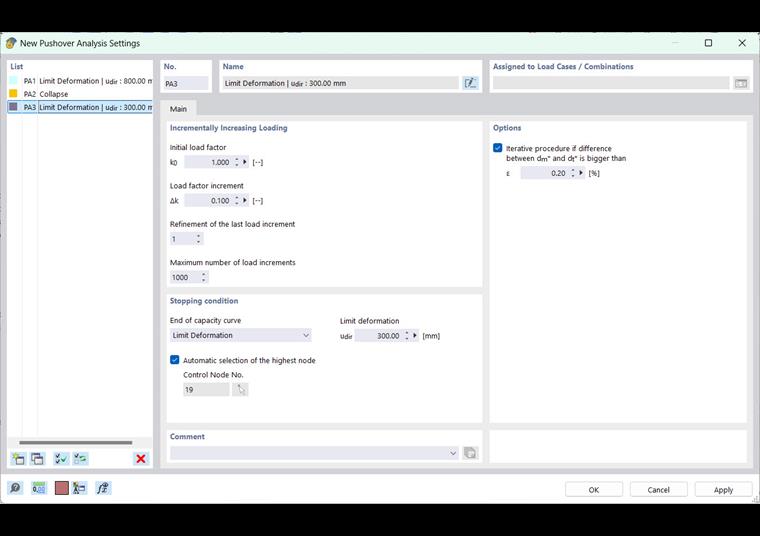

Okno dialogowe 'Ustawienia analizy pushover' umożliwia zarządzanie ustawieniami typu analizy wybranego z 'listy' po lewej stronie.

Stopniowe zwiększanie obciążenia

W tej sekcji można zdefiniować sposób stopniowego zwiększania obciążenia poziomego.

Współczynnik obciążenia początkowego

Wartość k0 reprezentuje współczynnik początkowy. Z reguły analiza rozpoczyna się od 1,0-krotności obciążenia bocznego. W EN 1998-1, równ. (B.1), na przykład, obciążenie wyjściowe jest opisane następującą zależnością:

przyrost współczynnika obciążenia

Współczynnik Δk określa wielkość stopnia, o jaką zwiększane jest obciążenie w trakcie analizy. Im mniejszy współczynnik, tym dłużej trwają obliczenia. Z drugiej strony, jeśli współczynnik jest zbyt duży, istnieje ryzyko, że przemieszczenie celu nie zostanie określone z wymaganą dokładnością.

Zagęszcz. ostatniego przyrostu obciąż.

To pole wprowadzania umożliwia podzielenie obszaru krytycznego ostatniego kroku obciążenia na drobniejsze kroki obciążenia. Oznacza to, że nawet przy stosunkowo zgrubnych współczynnikach Δk można przeprowadzić szybkie obliczenia z dobrą dokładnością wyników.

Maksymalna liczba przyrostów obciążenia

Obliczenie kończy się, gdy zostanie osiągnięta maksymalna liczba poziomów obciążenia. Zapobiega to nieskończonemu przebiegowi analizy w celu określenia krzywej nośności lub braku zbieżności z powodu oscylacji.

warunek przerwania

W tej sekcji można zdefiniować docelowe kryteria obliczeń.

Koniec krzywej nośności

Krzywa nośności wyraża zdolność konstrukcji do przenoszenia obciążeń poprzecznych. Na liście dostępne są dwie opcje docelowe dla obliczania tej krzywej.

  • Odkształcenie graniczne: Obliczenia kończą się po osiągnięciu określonego odkształcenia. To odkształcenie graniczne można określić ręcznie w polu po prawej stronie. Zależy od przemieszczenia celu, a tym samym od siły trzęsienia ziemi (widmo odpowiedzi). W wielu przypadkach jako wskazówkę można przyjąć 5% wysokości budynku.
  • Zwiń: Obciążenia działające poziomo są zwiększane do momentu wystąpienia osobliwości i uszkodzenia układu.

Automatyczny wybór najwyższego węzła

To pole wyboru jest domyślnie zaznaczone. Najwyższy węzeł w budynku stanowi zatem węzeł kontrolny dla odkształcenia granicznego lub do rejestracji odkształcenia na krzywej nośności. Usunięcie zaznaczenia umożliwia określenie innego węzła w modelu.

Informacje

W przypadku konstrukcji z nieznacznie zaznaczoną najwyższą kondygnacją może być przydatne określenie najwyższego węzła kondygnacji poniżej.

Opcje

Jeżeli różnica między wartościami dm * i dt * jest większa niż ε ', pole wyboru Metoda iteracyjna ' umożliwia dostosowanie dokładności iteracyjnego określania docelowego przemieszczenia dt *. Do procedury iteracyjnej odniesiono się w EN 1998-1, B.5; odpowiada to metodzie N2 zgodnie z [1 ]. Wartość ε można wykorzystać do wpłynięcia na dopuszczalną odległość między dwiema iteracjami jako kryterium zakończenia i tym samym zwiększyć dokładność wyniku.


Odniesienia
  1. Fajfar, P. (2000). Nieliniowa metoda analizy sejsmicznej. Spektra trzęsienia ziemi, 16(3), 573-592. https://doi.org/10.1193/1.1586128
