Nastavení analýzy natlačení ( PA ) stanoví pravidla, podle kterých se zvýší zatížení a iterační výpočet cílového posunu skončí. Přednastaven je standardní typ analýzy. Tento typ lze kdykoli upravit nebo vytvořit další nastavení pro analýzu posunu.

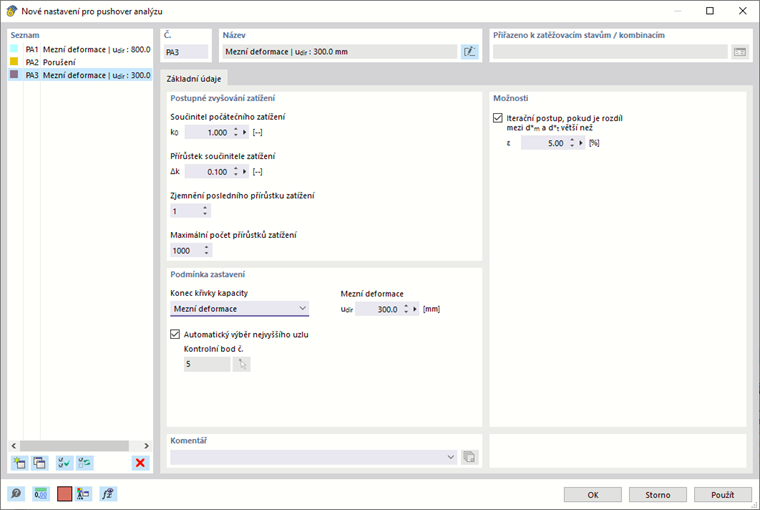

V dialogu 'Nastavení analýzy posunu' lze provést nastavení typu analýzy vybraného v 'seznamu' vlevo.
Postupné zvyšování zatížení
V této sekci lze definovat, jak se má horizontální zatížení postupně zvyšovat.
Součinitel počátečního zatížení
Hodnota k0 představuje počáteční faktor. Výpočet zpravidla začíná s 1,0násobkem bočního zatížení. V EN 1998-1, Eq. Například (B.1) je výstupní zatížení popsáno pomocí následujícího vztahu:
| E | modul pružnosti |
| Mz, Rd | Návrhová hodnota přípustného ohybového momentu okolo lokální osy z |
| Φi | Související posun |
přírůstek faktoru zatížení
Součinitel Δk udává velikost kroku, o který se zatížení v průběhu výpočtu zvýší. Čím menší je součinitel, tím déle bude výpočet trvat. Na druhé straně, pokud je součinitel příliš velký, existuje nebezpečí, že cílové posunutí nebude stanoveno s požadovanou přesností.
Zjemnění posledního přírůstku zatížení
Toto vstupní pole umožňuje rozdělit kritickou oblast posledního zatěžovacího stupně jemnějšími zatěžovacími stupni. To znamená, že i při relativně hrubých součinitelích Δk lze provést rychlý výpočet s dobrou přesností výsledků.
Maximální počet přírůstků zatížení
Výpočet se ukončí, jakmile je dosaženo maximálního počtu úrovní zatížení. Tím se zabrání tomu, aby výpočetní křivka v důsledku kmitání probíhala donekonečna nebo aby se nesbíhala.
podmínka zastavení
V této sekci můžete definovat cílová kritéria výpočtu.
Konec křivky kapacity
Křivka únosnosti vyjadřuje schopnost konstrukce unést boční zatížení. Jako cíl pro výpočet této křivky jsou v seznamu k dispozici dvě možnosti.
- Mezní deformace: Výpočet se ukončí, jakmile se dosáhne určité deformace. Tuto mezní deformaci lze zadat ručně v poli vpravo. Závisí na posunutí cíle a tím na síle zemětřesení (spektrum odezvy). V mnoha případech lze jako vodítko použít 5 % výšky budovy.
- Sbalit: Vodorovně působící zatížení se zvětšují, dokud nevznikne singularita a systém nepadne.
Automatický výběr nejvyššího uzlu
Ve výchozím nastavení je políčko zaškrtnuté. Nejvyšší uzel v budově tak představuje kontrolní uzel pro mezní deformaci nebo pro záznam deformace do únosnosti. Pokud toto zaškrtnutí zrušíme, můžeme zadat jiný uzel v modelu.
Možnosti
Pokud je rozdíl mezi dm * a dt * větší než ε ', zaškrtávací políčko ' Iterační metoda umožňuje upravit přesnost pro iterační stanovení cílového posunutí dt *. Tento iterační postup je uveden v EN 1998-1, B.5; odpovídá metodě N2 podle [1 ]. Hodnotou ε lze ovlivnit přípustnou vzdálenost mezi dvěma iteracemi jako kritérium ukončení a zvýšit tak přesnost výsledku.
