Un paramètre pour l'analyse pushover (AP) spécifie les règles selon lesquelles la charge est augmentée et le calcul itératif du déplacement cible se termine. Un type d'analyse standard est prédéfini. Vous pouvez ajuster ce type à tout moment ou créer des paramètres d'analyse pushover supplémentaires.

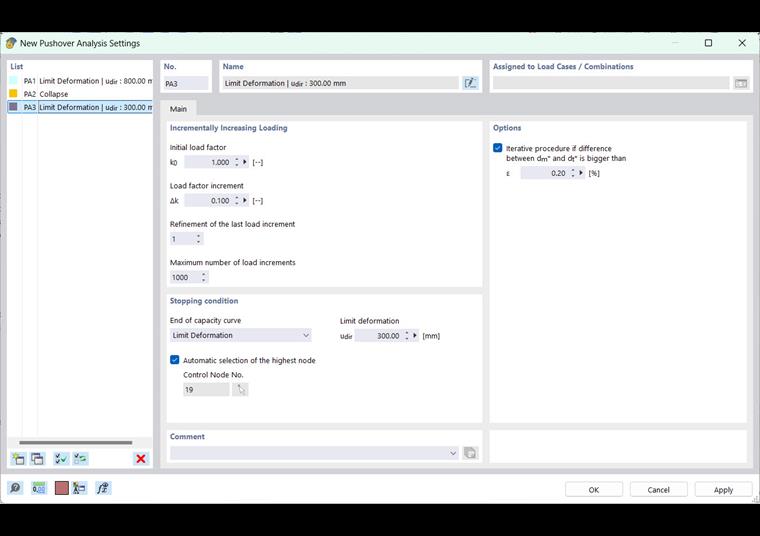

La boîte de dialogue « Paramètres pour l'analyse Pushover » gère les paramètres du type d'analyse sélectionné dans la « Liste » de gauche.
Augmentation de charge par incrément
Dans cette section, vous pouvez définir comment la charge horizontale doit être augmentée progressivement.
Facteur de charge initial
La valeur k0 représente le facteur de démarrage. En règle générale, l'analyse commence avec 1,0 fois la charge latérale. Dans l'EN 1998-1, Éq. (B.1), par exemple, la charge de sortie est décrite par la relation suivante :
| E | Module d'élasticité |
| Mz, Rd | Valeur de calcul du moment fléchissant admissible autour de l'axe z local |
| Φi | Déplacement associé |
Incrément du facteur de charge
Le facteur Δk définit le pas avec lequel la charge est augmentée au cours de l'analyse. Plus le facteur est petit, plus le calcul est long. En revanche, si le facteur est trop grand, le déplacement cible risque de ne pas être déterminé avec la précision requise.
Raffinement du dernier incrément de charge
Cette case vous permet de subdiviser la zone critique du dernier incrément de charge avec des pas de charge plus fins. Cela signifie que même avec des facteurs Δk relativement grossiers, un calcul rapide avec une bonne précision des résultats peut être effectué.
Nombre maximal d'incréments de charge
Le calcul se termine dès que le nombre maximal d'incréments de charge est atteint. Cela empêche l'analyse visant à déterminer la courbe de capacité de s'exécuter sans fin ou de ne pas converger en raison d'effets d'oscillation.
Condition d'interruption
Cette section vous permet de définir les critères cibles du calcul.
Fin de la courbe de capacité
La courbe de capacité exprime la capacité de la structure à supporter des charges latérales. Deux options sont disponibles dans la liste comme cible pour le calcul de cette courbe.
- Déformation limite : Le calcul se termine dès qu'une certaine déformation est atteinte. Vous pouvez spécifier cette déformation limite udir manuellement dans le champ de droite. Elle dépend du déplacement cible et donc de la force sismique (spectre de réponse). Dans de nombreux cas, 5 % de la hauteur du bâtiment peuvent être utilisés comme référence.
- Effondrement : Les charges agissant horizontalement sont augmentées jusqu'à ce qu'une singularité se produise et que le système soit défaillant.
Sélection automatique du nœud le plus haut
La case est cochée par défaut. Le nœud le plus haut du bâtiment représente donc le nœud de contrôle pour la déformation limite ou pour l'enregistrement de la déformation dans la courbe de capacité. Si vous décochez la case, vous pouvez spécifier un nœud différent dans le modèle.
Options
Si la différence entre dm* et dt* est plus grande que ε', la case « Procédure itérative » permet d'ajuster la précision pour la détermination itérative du déplacement cible dt*. Cette procédure itérative est décrite dans l'EN 1998-1, B.5 ; elle correspond à la méthode N2 selon [1]. La valeur ε vous permet d'influencer la distance admissible entre deux itérations comme critère d'interruption et d'augmenter ainsi la précision du résultat.
