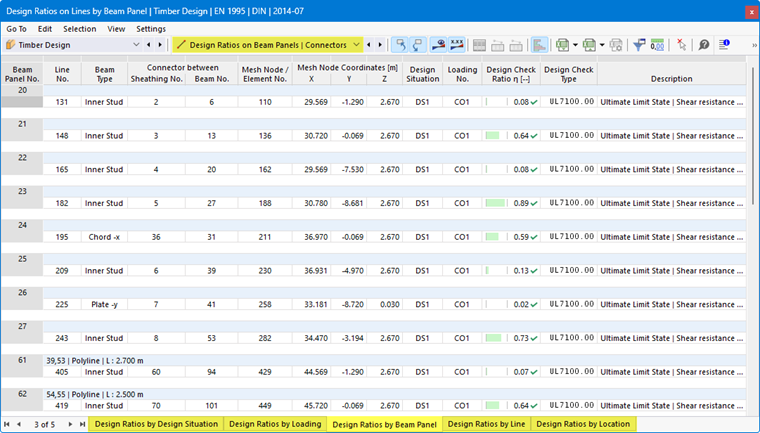

Le tabelle dei risultati della categoria Tassi di lavoro su pannelli di travi | Connettore contengono i dati dei risultati delle verifiche degli elementi di collegamento dei pannelli di travi con i rispettivi tassi di lavoro.
I risultati sono ordinati nelle schede secondo i seguenti criteri:
- Carichi (situazioni di progetto, combinazioni di carico)
- Oggetti (pannelli di travi, linee, punti linea x)
Pannello trave superficie n.
Ad ogni pannello della trave è associata una superficie. Il numero di questa superficie è indicato qui.
Linea n.
Viene indicato il numero della linea generata per il collegamento tra rivestimento e trave o nervatura, sulla quale è presente il rispettivo tasso di lavoro.
Tipo di trave
Qui viene descritta la posizione dell'asta:
- Asta orizzontale al bordo superiore (-y) o inferiore (+y) della lastra (vedere Pannello della trave | Trave)
- Asta verticale al bordo sinistro (-x) o destro (+x) della lastra (vedere Pannello della trave | Trave)
- Nervatura interna: montante all'interno della lastra
Connettore tra rivestimento / trave
Nelle due colonne sono indicati i numeri delle superfici di rivestimento e delle travi o nervature generate, collegate tra loro tramite punti metallici o chiodi.
È possibile attivare i numeri degli oggetti generati nel Navigatore - Visualizza con l'opzione Modello → Oggetti base → Superfici → Pannelli di travi per la rappresentazione. In alternativa, utilizzare il pulsante
nella barra degli strumenti.
Situazione di progetto
Questa colonna indica i numeri delle situazioni di progetto per le quali sono presenti i singoli tassi di lavoro.
Carico
Vengono indicati i numeri delle combinazioni di carico o di risultati che sono determinanti per le rispettive verifiche.
Criterio di verifica
In questa colonna sono indicate le condizioni di verifica secondo la norma. Il grado del rispettivo tasso di lavoro è espresso dalla lunghezza della barra colorata.
Tipo di verifica
Ogni verifica è contrassegnata da un codice con numero. Ad esempio, le verifiche della capacità massima secondo l'Eurocodice portano il codice 'UL', le verifiche allo stato limite di esercizio il codice 'SE'. Il tipo di verifica è spiegato nella colonna Descrizione.
Formula di verifica
È possibile attivare questa colonna nel Gestore tabelle dei risultati. Essa indica le equazioni della norma in base alle quali vengono eseguite le verifiche.
Descrizione
Ogni verifica è spiegata da una breve descrizione con riferimento al capitolo della norma.
I Dettagli verifica per un determinato tasso di lavoro possono essere visualizzati tramite il pulsante
o facendo doppio clic sulla riga.
Filtrare i risultati
Nel capitolo Tassi di lavoro sulle aste è descritto come filtrare i risultati per stato limite e per tasso di lavoro.
