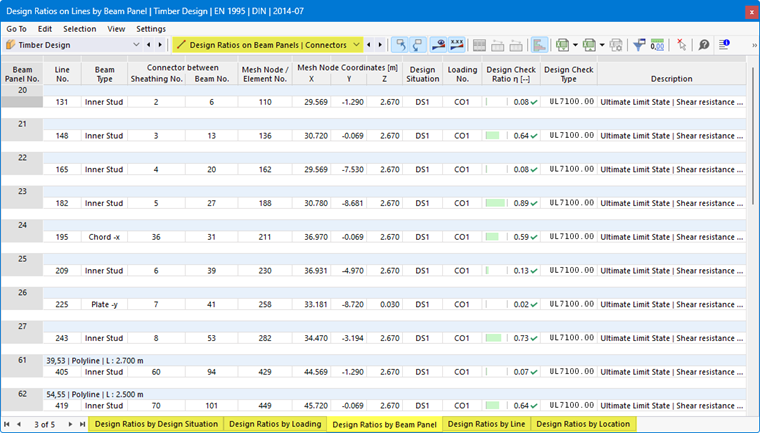

Les tableaux de résultats de la catégorie Ratios de vérification sur les ossatures bois | Connecteur contiennent les données de résultats pour les vérifications des éléments d'assemblage des ossatures bois avec les ratios de vérification respectifs.
Les résultats sont triés dans les onglets selon les critères suivants :
- Charges (situations de projet, combinaisons de charges)
- Objets (ossatures bois, lignes, emplacements x sur ligne)
Ossature bois – Surface n°
Une surface est attribuée à chaque ossature bois. Le numéro de cette surface est indiqué ici.
Ligne n°
Le numéro de la ligne générée pour l'assemblage du voile et de la poutre ou nervure, et pour laquelle le ratio de vérification respectif existe, est indiqué.
Type de poutre
La position de la barre est décrite ici :
- Barre horizontale au bord supérieur (-y) ou inférieur (+y) du panneau (voir Ossature bois | Poutre)
- Barre verticale au bord gauche (-x) ou droit (+x) du panneau (voir Ossature bois | Poutre)
- Nervure interne : montant à l'intérieur du panneau
Connecteur entre voile / poutre
Les numéros des surfaces de voile générées et des poutres ou nervures, qui sont assemblées par agrafes ou clous, sont indiqués dans les deux colonnes.
Vous pouvez activer l'affichage des numéros des objets générés dans le Navigateur - Affichage avec l'option Modèle → Objets de base → Surfaces → Ossatures bois. Vous pouvez également utiliser le bouton
dans la barre d'outils.
Situation de projet
Cette colonne indique les numéros des situations de projet pour lesquelles les différents ratios de vérification existent.
Charge
Les numéros des combinaisons de charges ou de résultats qui sont déterminantes pour les vérifications respectives sont indiqués.
Critère de vérification
Les conditions de vérification selon la norme sont indiquées dans cette colonne. Le degré du ratio de vérification respectif est exprimé par la longueur de la barre colorée.
Type de vérification
Chaque vérification est désignée par un identifiant avec un numéro. Ainsi, par exemple, les vérifications de la capacité portante selon l'Eurocode portent l'identifiant 'UL', les vérifications de l'état limite de service portent l'identifiant 'SE'. Le type de vérification est expliqué dans la colonne Description.
Formule de vérification
Vous pouvez activer cette colonne dans le Gestionnaire de tableaux de résultats. Elle indique les équations de la norme selon lesquelles les vérifications sont effectuées.
Description
Chaque vérification est expliquée par une brève description en référence au chapitre de la norme.
Vous pouvez afficher les détails de vérification pour un ratio de vérification spécifique via le bouton
ou en double-cliquant sur la ligne.
Filtrer les résultats
Le chapitre Ratios de vérification sur les barres décrit comment filtrer les résultats par état limite et par ratio de vérification.
