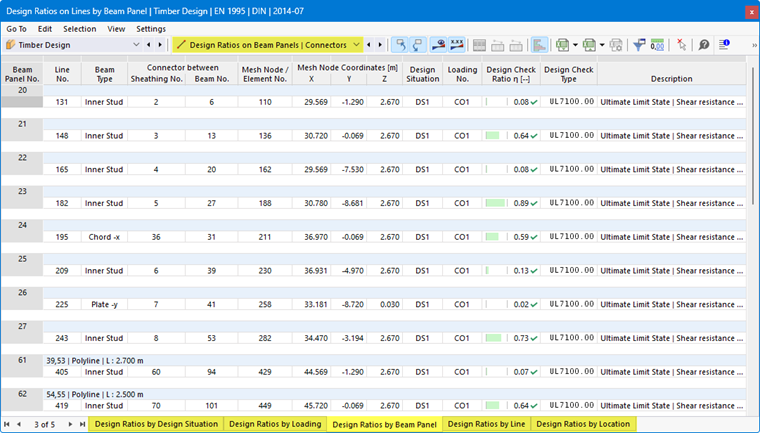

As tabelas de resultados da categoria Utilizações em painéis de viga | Conector contêm os dados de resultados para as verificações dos elementos de ligação dos painéis de viga com as respetivas utilizações.
Os resultados estão ordenados nos separadores de acordo com os seguintes critérios:
- Carregamentos (situações de dimensionamento, combinações de cargas)
- Objetos (painéis de viga, linhas, posições de linha x)
Painel de viga Superfície N.º
A cada painel de viga é atribuída uma superfície. O número desta superfície é indicado aqui.
Linha N.º
É indicado o número da linha que foi gerada para a ligação do revestimento com a viga ou nervura e na qual se verifica a respetiva utilização.
Tipo de viga
Aqui é descrita a posição da barra:
- Barra horizontal no bordo superior (-y) ou bordo inferior (+y) da laje (ver Painel de viga | Vigas)
- Barra vertical no bordo esquerdo (-x) ou bordo direito (+x) da laje (ver Painel de viga | Vigas)
- Nervura interna: Montante no interior da laje
Conector entre revestimento / viga
Nas duas colunas são indicados os números das superfícies de revestimento geradas e das vigas ou nervuras que estão ligadas entre si por grampos ou pregos.
Pode ativar os números dos objetos gerados no Navegador - Exibição com a opção Modelo → Objetos de base → Superfícies → Painéis de viga para a representação. Em alternativa, utilize o botão
na barra de ferramentas.
Situação de dimensionamento
Esta coluna designa os números das Situações de dimensionamento para as quais se verificam as utilizações individuais.
Carregamento
São indicados os números das combinações de cargas ou combinações de resultados que são determinantes para as respetivas verificações.
Critério de verificação
Nesta coluna são indicadas as condições de verificação de acordo com a Norma. O grau da respetiva utilização é expresso pelo comprimento da barra colorida.
Tipo de verificação
Cada verificação é designada por um identificador com número. Assim, por exemplo, as verificações da capacidade de carga segundo o Eurocódigo têm o identificador 'UL', as verificações do estado limite de utilização têm o identificador 'SE'. O tipo de verificação é explicado na coluna Descrição.
Fórmula de verificação
Esta coluna pode ser ativada no Gestor de tabelas de resultados. Ela indica as equações da norma segundo as quais as verificações são realizadas.
Descrição
Cada verificação é explicada por uma breve descrição com referência ao capítulo na norma.
Pode visualizar os Detalhes da verificação para uma determinada utilização através do botão
ou com um duplo clique na linha.
Filtrar resultados
No capítulo Utilizações em barras está descrito como pode filtrar os resultados por estado limite e por utilização.
