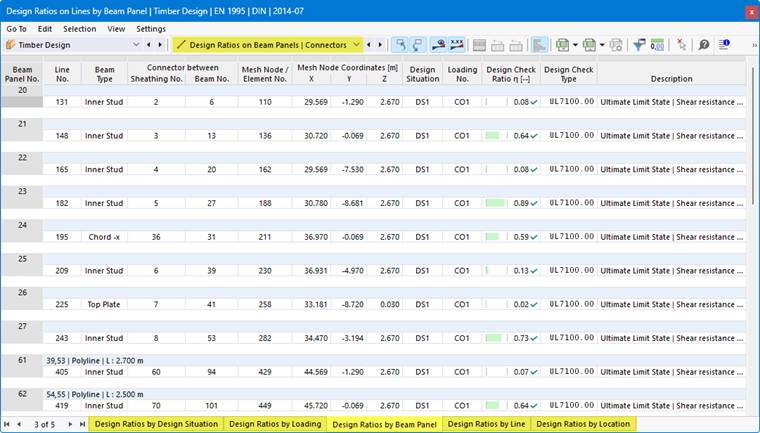

Tabele wyników kategorii Stopnie wykorzystania na panelach szkieletowych | Łącznik zawierają dane wynikowe do obliczeń elementów łączących paneli szkieletowych z odpowiednimi stopniami wykorzystania.
Wyniki są posortowane w zakładkach według następujących kryteriów:
- Obciążenia (Sytuacje obliczeniowe, Kombinacje obciążeń)
- Obiekty (Panele szkieletowe, Linie, Miejsca linii x)
Panel szkieletowy Powierzchnia nr
Do każdego panelu szkieletowego przypisana jest powierzchnia. Tutaj podawany jest numer tej powierzchni.
Linia nr
Podawany jest numer linii, która została wygenerowana dla połączenia poszycia i belki lub żebra i na której występuje dany stopień wykorzystania.
Typ belki
Tutaj opisane jest położenie pręta:
- Pręt poziomy na górnej krawędzi (-y) lub dolnej krawędzi (+y) płyty (patrz Panel szkieletowy | Belka)
- Pręt pionowy na lewej krawędzi (-x) lub prawej krawędzi (+x) płyty (patrz Panel szkieletowy | Belka)
- Żebro wewnętrzne: słupek wewnątrz płyty
Łącznik między poszyciem / belką
W obu kolumnach podawane są numery wygenerowanych powierzchni poszycia oraz belek lub żeber, które są połączone ze sobą za pomocą klamer lub gwoździ.
Numery wygenerowanych obiektów można aktywować do wyświetlania w Nawigator - Wyświetlanie za pomocą opcji Model → Obiekty bazowe → Powierzchnie → Panele szkieletowe. Alternatywnie można użyć przycisku
na pasku narzędzi.
Sytuacja obliczeniowa
Ta kolumna określa numery Sytuacje obliczeniowe, dla których występują poszczególne stopnie wykorzystania.
Obciążenie
Podawane są numery kombinacji obciążeń lub kombinacji wyników, które są miarodajne dla poszczególnych obliczeń.
Kryterium weryfikacji
W tej kolumnie podane są warunki obliczeń zgodnie z Norma. Stopień danego wykorzystania wyrażony jest przez długość kolorowego paska.
Rodzaj obliczenia
Każde obliczenie oznaczone jest identyfikatorem z numerem. Na przykład obliczenia nośności według Eurokodu mają identyfikator 'UL', a obliczenia użytkowalności identyfikator 'SE'. Rodzaj obliczenia jest objaśniany w kolumnie Opis.
Wzór obliczeniowy
Tę kolumnę można aktywować w Menadżer tabel wyników. Podaje ona równania z normy, według których przeprowadzane są obliczenia.
Opis
Każde obliczenie jest objaśnione krótkim opisem z odniesieniem do rozdziału w normie.
Szczegół warunku projektowego dla określonego stopnia wykorzystania można wyświetlić za pomocą przycisku
lub podwójnego kliknięcia w wiersz.
Filtrowanie wyników
W rozdziale Stopnie wykorzystania na prętach opisano, jak filtrować wyniki według stanu granicznego i stopnia wykorzystania.
