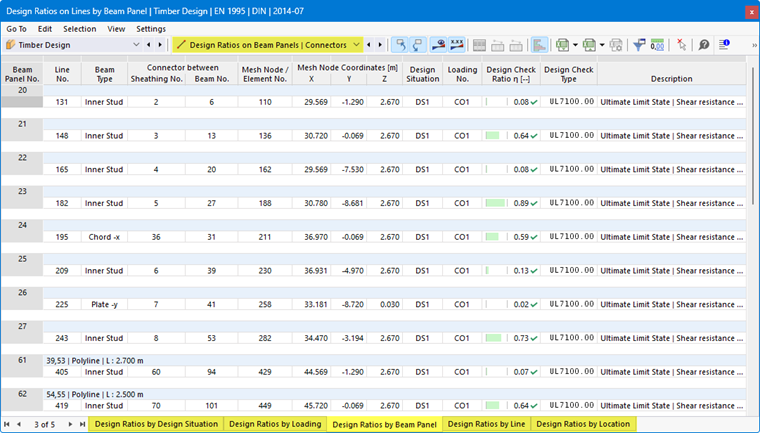

Výsledkové tabulky kategorie Využití na nosníkových panelech | Spojovací prostředky obsahují výsledná data k posouzením spojovacích prvků nosníkových panelů s příslušnými využitími.
Výsledky jsou v záložkách seřazeny podle následujících kritérií:
- Zatížení (návrhové situace, kombinace zatížení)
- Objekty (nosníkové panely, linie, místa na linii x)
Nosníkový panel Plocha č.
Každému nosníkovému panelu je přiřazena plocha. Zde se uvádí číslo této plochy.
Linie č.
Uvádí se číslo linie, která byla vygenerována pro spojení opláštění a nosníku nebo žebra a na které se nachází příslušné využití.
Typ nosníku
Zde se popisuje poloha prutu:
- Vodorovný prut na horním okraji (-y) nebo dolním okraji (+y) desky (viz Nosníkový panel | Nosníky)
- Svislý prut na levém okraji (-x) nebo pravém okraji (+x) desky (viz Nosníkový panel | Nosníky)
- Vnitřní žebro: sloupek uvnitř desky
Spojovací prostředky mezi opláštěním / nosníkem
V obou sloupcích se uvádějí čísla vygenerovaných ploch opláštění a nosníků nebo žeber, které jsou navzájem spojeny sponami nebo hřebíky.
Čísla vygenerovaných objektů můžete zobrazit v Navigátoru - Zobrazení pomocí možnosti Model → Základní objekty → Plochy → Nosníkové panely. Případně použijte tlačítko
v panelu nástrojů.
Návrhová situace
Tento sloupec uvádí čísla návrhových situací, pro které platí jednotlivá využití.
Zatížení
Uvádějí se čísla kombinací zatížení nebo kombinací výsledků, které jsou pro příslušná posouzení rozhodující.
Kritérium posouzení
V tomto sloupci jsou uvedeny podmínky posouzení podle normy. Stupeň příslušného využití je vyjádřen délkou barevného pruhu.
Typ posouzení
Každé posouzení je označeno identifikátorem s číslem. Například posouzení únosnosti podle Eurokódu mají identifikátor 'UL', posouzení použitelnosti identifikátor 'SE'. Typ posouzení je vysvětlen ve sloupci Popis.
Vzorec pro posouzení
Tento sloupec můžete aktivovat ve Správci výsledkových tabulek. Uvádí rovnice normy, podle kterých se posouzení provádějí.
Popis
Každé posouzení je vysvětleno krátkým popisem s odkazem na kapitolu v normě.
Detaily posouzení pro určité využití můžete zobrazit pomocí tlačítka
nebo dvojitým kliknutím na řádek.
Filtrování výsledků
V kapitole Využití na prutech je popsáno, jak můžete výsledky filtrovat podle mezního stavu a podle využití.
