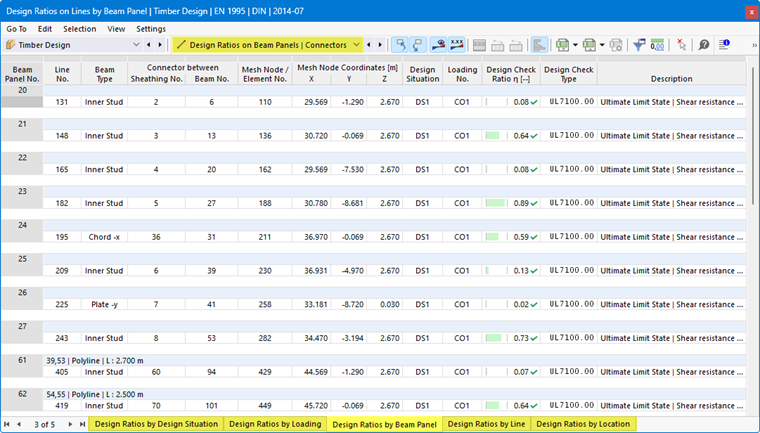

Las tablas de resultados de la categoría Razones de tensiones en paneles de vigas | Conector contienen los datos de resultados para las comprobaciones de los elementos de unión de los paneles de vigas con las respectivas razones de tensiones.
Los resultados están ordenados en las pestañas según los siguientes criterios:
- Cargas (Situaciones de proyecto, Combinaciones de cargas)
- Objetos (Paneles de vigas, Líneas, Posiciones de línea x)
Panel de vigas Superficie n.°
A cada panel de vigas se le asigna una superficie. Aquí se indica el número de esta superficie.
Línea n.°
Se indica el número de la línea generada para la unión del revestimiento y la viga o nervio y en la que se presenta la razón de tensiones respectiva.
Tipo de viga
Aquí se describe la posición de la barra:
- Barra horizontal en el borde superior (-y) o borde inferior (+y) del tablero (véase Panel de vigas | Vigas)
- Barra vertical en el borde izquierdo (-x) o borde derecho (+x) del tablero (véase Panel de vigas | Vigas)
- Nervio interior: Montante en el interior del tablero
Conector entre revestimiento / viga
En las dos columnas se indican los números de las superficies de revestimiento generadas y de las vigas o nervios unidos entre sí mediante conectores o clavos.
Puede activar los números de los objetos generados en el Navegador - Mostrar con la opción Modelo → Objetos base → Superficies → Paneles de vigas para la visualización. Alternativamente, utilice el botón
de la barra de herramientas.
Situación de proyecto
Esta columna enumera los números de las Situaciones de proyecto para las cuales se presentan las distintas razones de tensiones.
Carga
Se indican los números de las combinaciones de cargas o combinaciones de resultados que son determinantes para las respectivas comprobaciones.
Criterio de comprobación
En esta columna se especifican las condiciones de comprobación según la Norma. El grado de la razón de tensiones respectiva se expresa mediante la longitud de la barra coloreada.
Tipo de comprobación
Cada comprobación está designada por un identificador con un número. Así, por ejemplo, las comprobaciones de la capacidad de carga según Eurocódigo llevan el identificador 'UL', las comprobaciones del estado límite de servicio el identificador 'SE'. El tipo de comprobación se explica en la columna Descripción.
Fórmula de comprobación
Puede activar esta columna en el Gestor de tablas de resultados. Indica las ecuaciones de la norma según las cuales se realizan las comprobaciones.
Descripción
Cada comprobación se explica con una breve descripción en referencia al capítulo de la norma.
Puede mostrar los Detalles de la comprobación para una determinada razón de tensiones mediante el botón
o haciendo doble clic en la línea.
Filtrar resultados
En el capítulo Razones de tensiones en barras se describe cómo filtrar los resultados por estado límite y por razón de tensiones.
