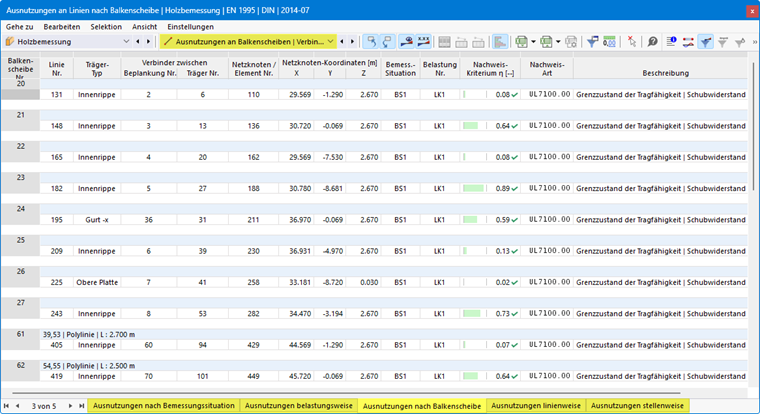

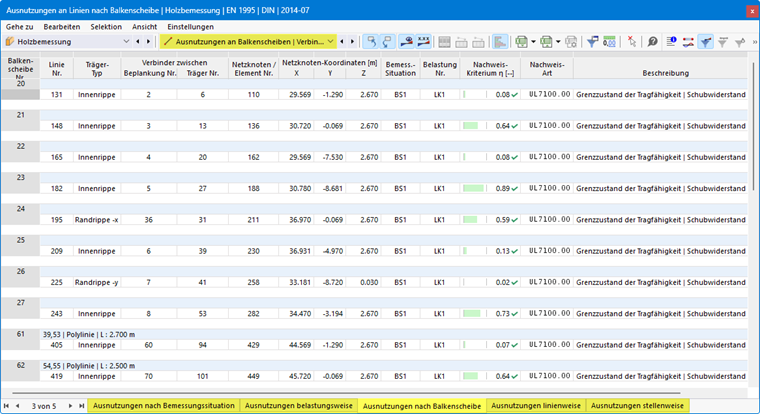

Die Ergebnistabellen der Kategorie Ausnutzungen an Balkenscheiben | Verbinder enthalten die Ergebnisdaten zu den Nachweisen der Verbindungselemente von Balkenscheiben mit den jeweiligen Ausnutzungen.
Die Ergebnisse sind in den Registern nach folgenden Kriterien sortiert:
- Belastungen (Bemessungssituationen, Lastkombinationen)
- Objekte (Balkenscheiben, Linien, Linienstellen x)
Balkenscheibe Fläche Nr.
Jeder Balkenscheibe ist eine Fläche zugeordnet. Die Nummer dieser Fläche wird hier angegeben.
Linie Nr.
Es wird die Nummer der Linie angegeben, die für die Verbindung von Beplankung und Träger oder Rippe generiert wurde und an der die jeweilige Ausnutzung vorliegt.
Trägertyp
Hier wird die Lage des Stabes beschrieben:
- Horizontaler Stab am oberen Rand (-y) oder unteren Rand (+y) der Platte (siehe Balkenscheibe | Träger)
- Vertikaler Stab am linken Rand (-x) oder rechten Rand (+x) der Platte (siehe Balkenscheibe | Träger)
- Innenrippe: Ständer innerhalb der Platte
Verbinder zwischen Beplankung / Träger
In den beiden Spalten werden die Nummern der generierten Beplankungsflächen und Träger oder Rippen angegeben, die durch Klammern oder Nägel miteinander verbunden sind.
Sie können die Nummern der generierten Objekte im Navigator - Anzeige mit der Option Modell → Basisobjekte → Flächen → Balkenscheiben für die Darstellung aktivieren. Alternativ verwenden Sie die Schaltfläche
in der Symbolleiste.
Bemessungssituation
Diese Spalte benennt die Nummern der Bemessungssituationen, für die die einzelnen Ausnutzungen vorliegen.
Belastung
Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweiligen Nachweise maßgebend sind.
Nachweiskriterium
In dieser Spalte sind die Nachweisbedingungen gemäß Norm angegeben. Der Grad der jeweiligen Ausnutzung wird durch die Länge des farbigen Balkens ausgedrückt.
Nachweisart
Jeder Nachweis ist durch eine Kennung mit Nummer bezeichnet. So tragen beispielsweise die Nachweise der Tragfähigkeit nach Eurocode die Kennung 'UL', die Nachweise der Gebrauchstauglichkeit die Kennung 'SE'. Die Nachweisart wird in der Spalte Beschreibung erläutert.
Nachweisformel
Diese Spalte können Sie im Ergebnistabellen-Manager aktivieren. Sie gibt die Gleichungen der Norm an, nach denen die Nachweise erfolgen.
Beschreibung
Jeder Nachweis wird durch eine kurze Beschreibung unter Bezug auf das Kapitel in der Norm erläutert.
Die Nachweisdetails für eine bestimmte Ausnutzung können Sie über die Schaltfläche
oder einen Doppelklick in die Zeile anzeigen lassen.
Ergebnisse filtern
Im Kapitel Ausnutzungen an Stäben ist beschrieben, wie Sie die Ergebnisse nach Grenzzustand und nach Ausnutzung filtern können.
