Gráficas de resultados en sección

Los diagramas de resultados en la sección transversal permiten mostrar utilizaciones, tensiones y deformaciones en la sección transversal. Además, el gráfico mostrado aquí se puede incorporar como una impresión única sin actualización en el protocolo de impresión.

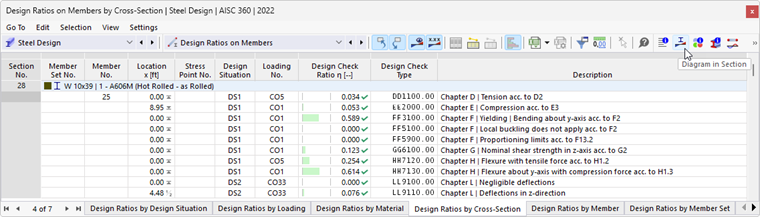

Seleccione el tipo de resultado a mostrar mediante el botón Diagrama de razón de tensiones . En el diálogo, dependiendo de la verificación seleccionada, están disponibles los siguientes resultados:

  • Diagrama de utilizaciones
  • Tensiones
  • Tensiones unitarias
  • Deformaciones
  • Deformaciones unitarias

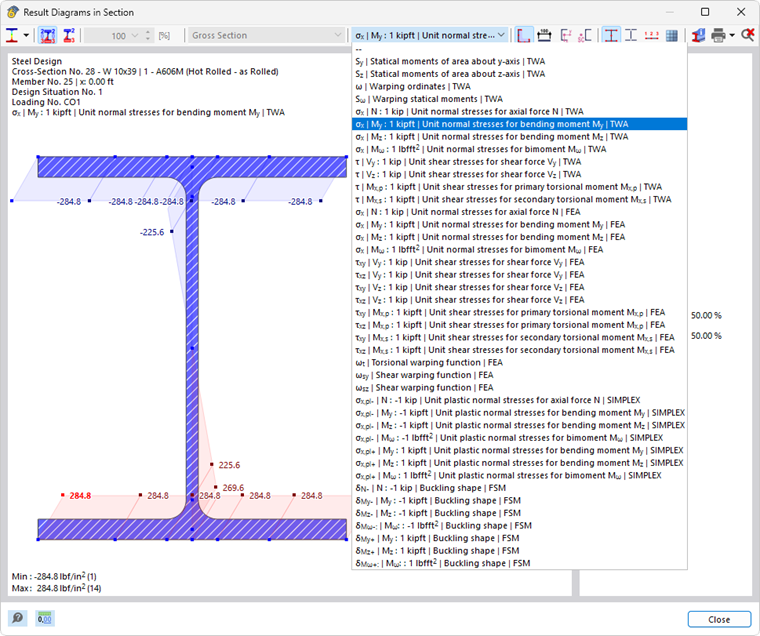

Dependiendo de la carga presente, puede mostrar diferentes resultados en la sección transversal. Utilice las listas de selección en el menú superior del diálogo para esto. La denominación TWA se refiere a un resultado de un cálculo de sección transversal delgada y FEM a un cálculo de sección transversal con elementos finitos. Para la verificación, se utiliza siempre el método activado en la sección transversal, véase también el capítulo Secciones Transversales.

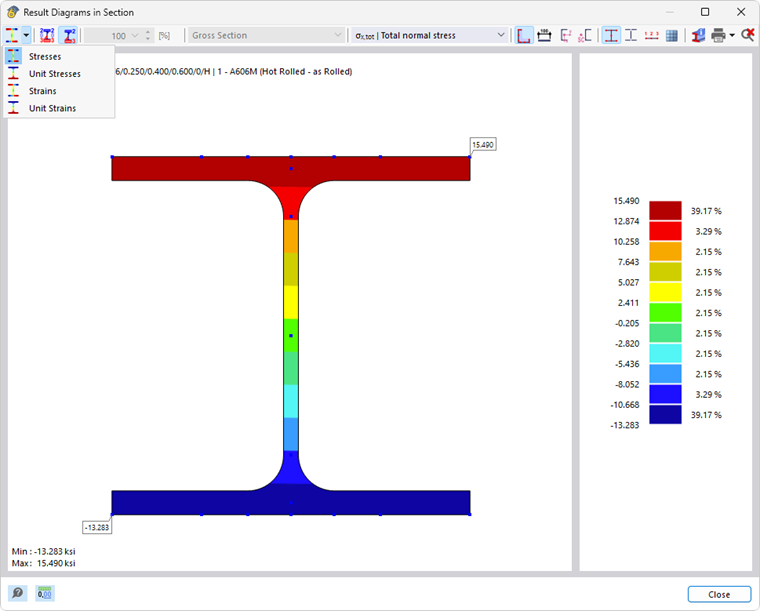

Distribución elástica de tensiones

Al mostrar las tensiones para los esfuerzos internos presentes en la correspondiente verificación, debe tenerse en cuenta que las tensiones siempre se calculan con una distribución elástica. En una verificación de sección transversal plástica, las tensiones mostradas solo proporcionan información adicional y no se utilizan para la verificación. Actualmente no se puede calcular una distribución plástica de tensiones en la sección transversal.

Tensiones en la sección transversal efectiva

Si para la verificación seleccionada la determinación de tensiones se realiza en la sección transversal efectiva (por ejemplo, en la clase de sección 4 del Eurocódigo 3), en la lista de selección se puede distinguir entre la visualización de las tensiones en la sección transversal efectiva y en la sección bruta.

Botones

Utilice los botones descritos en la tabla para activar o desactivar los elementos mostrados en el gráfico:

Mostrar valores en todos los puntos de tensión Mostrar valores en todos los puntos de tensión
Mostrar sólo valor máx./mín. Mostrar solo valores extremos
Mostrar contornos de la sección Mostrar contorno de la sección
Mostrar acotación Mostrar dimensiones
Mostrar sistema de ejes Mostrar sistema de ejes
Mostrar centro de cortante Mostrar centro de cortante
Mostrar puntos de tensión de la sección Mostrar puntos de tensión
Mostrar campos individuales Mostrar campos individuales
Mostrar la numeración de los puntos de tensión Mostrar numeración de puntos de tensión (solo disponible si se muestran los puntos de tensión)
Mostrar malla de EF Mostrar red FE

Un resultado del cálculo por elementos finitos siempre se muestra directamente en la sección transversal a través de un degradado de color. Los resultados del análisis de secciones delgadas y la utilización se presentan como un diagrama en los puntos de tensión. Para la escala de los valores de visualización se le muestra una lista en el menú superior del diálogo.

Impresión del gráfico

Además, tiene a su disposición la opción de impresión de gráficos. Con el botón Imprimir inmediatamente puede imprimir una instantánea directamente o incorporarla al protocolo de impresión. Los objetos y dimensiones a mostrar también se pueden definir en la vista previa de impresión.
