Con le linee ausiliarie, è possibile creare righe di sfondo personalizzate e reticoli che facilitano l'inserimento di oggetti su livelli o assi. Sia il numero che la disposizione delle linee ausiliarie possono essere adattati alle condizioni geometriche del modello.
Per la modellazione è possibile un cosiddetto "blocco" delle linee ausiliarie. Impedisce lo spostamento involontario delle linee ausiliarie durante l'inserimento grafico degli oggetti. La funzione di aggancio nei punti di intersezione delle linee ausiliarie rimane comunque attiva.
Inserimento in RFEM e RSTAB

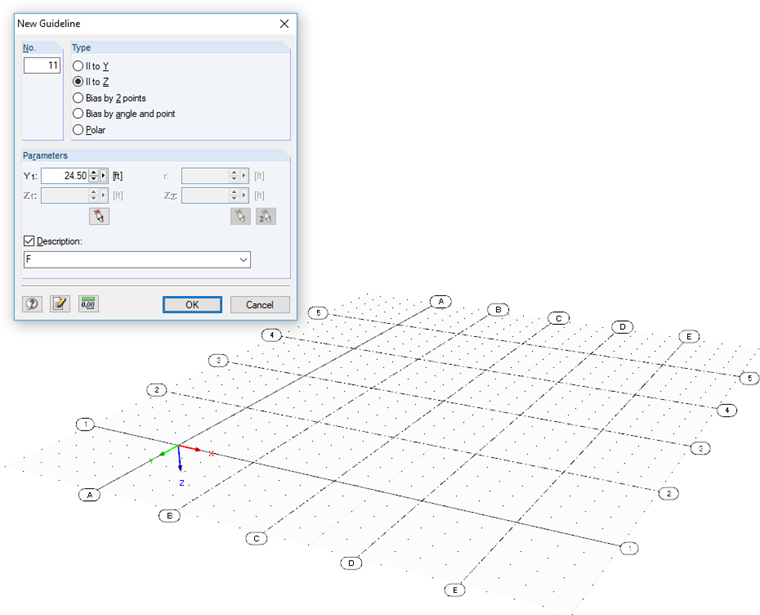

Le linee ausiliarie possono essere generate nell'attuale piano di lavoro tramite inserimento di dialogo o graficamente. La finestra di dialogo di inserimento è accessibile tramite il menu "Inserisci" → "Oggetti ausiliari" → "Linee ausiliarie" → "Dialogo".
Le linee ausiliarie possono essere definite nei seguenti modi:
- Parallele ad un asse del sistema di coordinate globale nel piano di lavoro attuale
- A piacere tramite due punti o punto e angolo nel piano di lavoro attuale
- Polari nel piano di lavoro attuale
Nella visualizzazione delle linee ausiliarie, è possibile attivare o disattivare la numerazione o una denominazione personalizzata.
Per le linee ausiliarie sono disponibili funzioni di modifica grafica. Una linea ausiliaria selezionata può essere spostata o copiata nel piano originale. Il tipo di definizione (vedi elenco sopra) non ne è influenzato.
