Analiza elementów cienkościennych w RSECTION 1

Samodzielny program RSECTION służy do określania właściwości przekrojów i przeprowadzania analizy naprężeń dla przekrojów cienkościennych i masywnych. Program może być połączony zarówno z RFEM, jak i RSTAB, dzięki czemu przekroje z RSECTION są również dostępne w bibliotece RFEM i RSTAB. Podobnie siły wewnętrzne z programów RFEM i RSTAB można importować do programu RSECTION.

Zgodnie z opisem w artykule z Bazy wiedzy zatytułowanym „Wyznaczanie właściwości przekroju i analiza naprężeń w RSECTION 1” , w RSECTION 1 dostępne są następujące metody analizy: analiza elementów cienkościennych i analiza elementów skończonych. W tym artykule zostanie omówiony pierwszy z nich, w którym właściwości przekroju są obliczane analitycznie (na podstawie elementów przekroju).

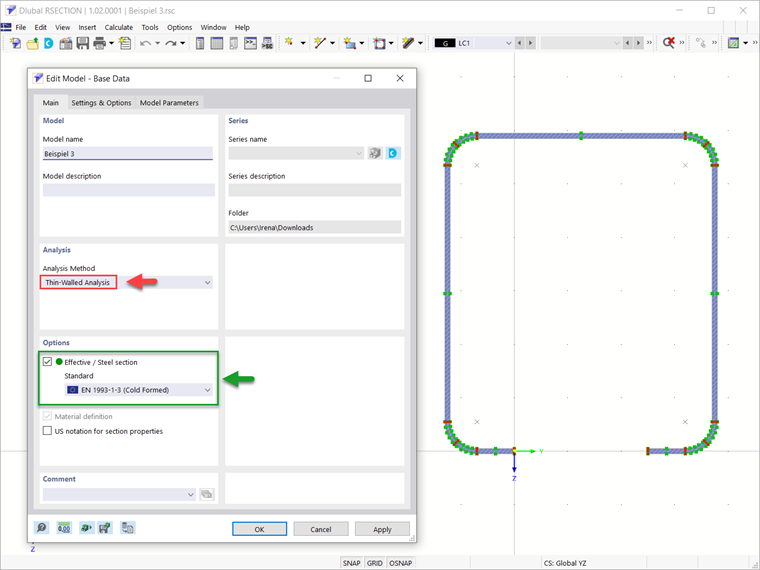

Podsumowanie analizy i obliczeń zostało wyjaśnione we wspomnianym artykule. W związku z tym zakładamy, że interesujący nas przekrój jest dostępny i że w danych bazowych wybrana jest metoda analizy elementów cienkościennych oraz obliczenie przekroju efektywnego zgodnie z EN 1993-1-3 [1] . ).

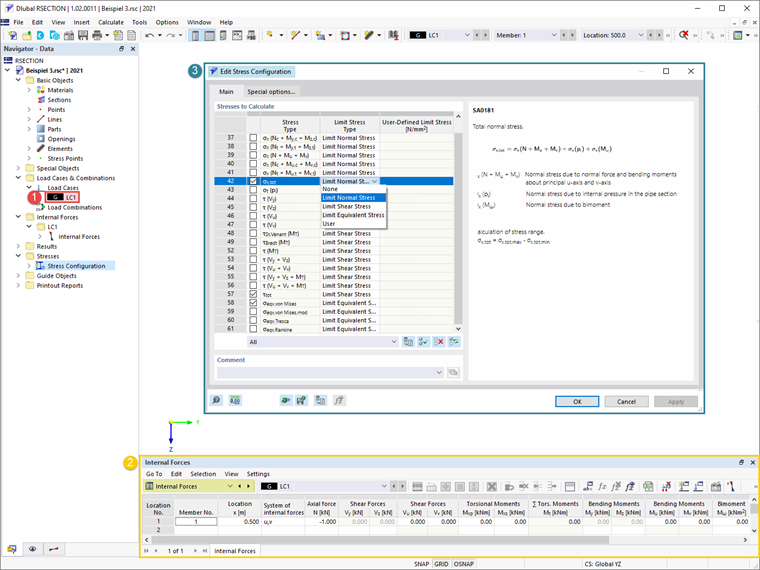

Następnie tworzony jest przypadek obciążenia i zdefiniowane w nim siły wewnętrzne. Jak opisano we wspomnianym artykule, siły wewnętrzne można definiować w samym programie lub importować z programu RFEM/RSTAB. W tym przykładzie siła osiowa 1 kN została zdefiniowana w położeniu x=0,5, jak pokazano na rys. 2. Przed rozpoczęciem obliczeń można również wybrać naprężenia do obliczenia w oknie Konfiguracja naprężeń , w którym dostępna jest również lista naprężeń wraz z opisem wybranego naprężenia.

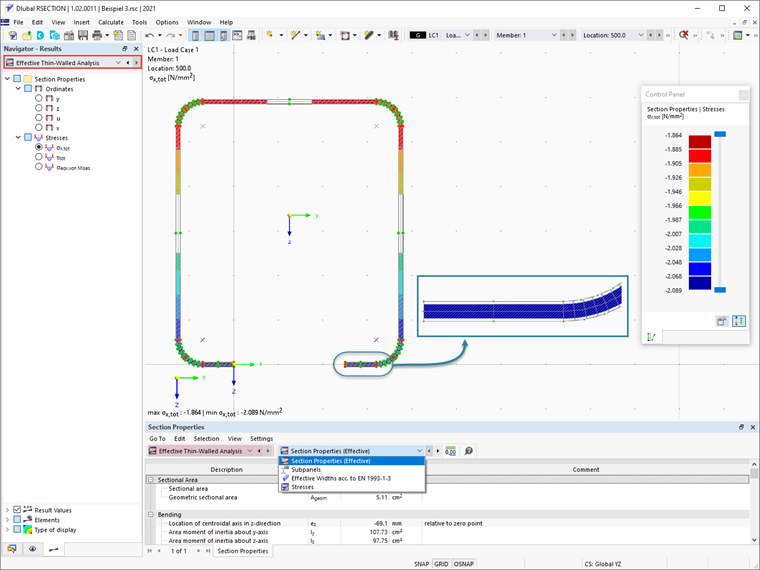

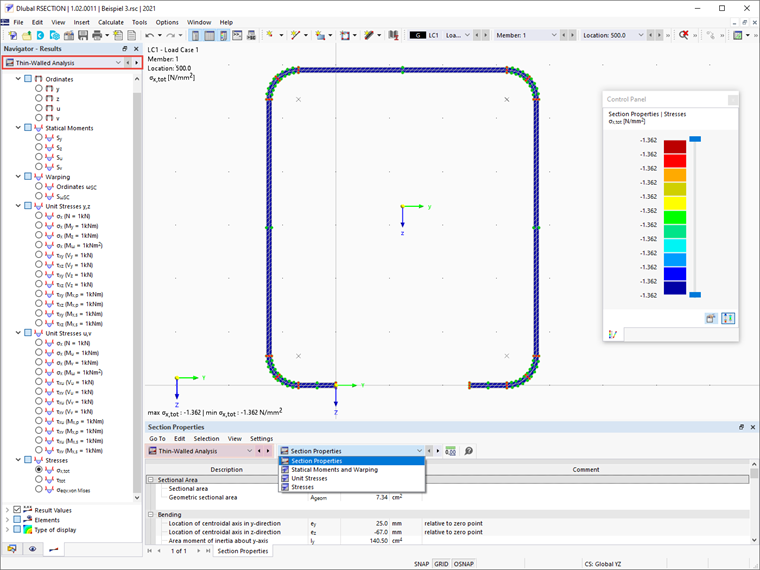

Po zakończeniu obliczeń wyniki obliczeń są dostępne w programie. W oknie Wyniki w Nawigatorze można przełączać się między wynikami dla przekrojów brutto i efektywnych, jak pokazano na rysunkach 3 i 4.

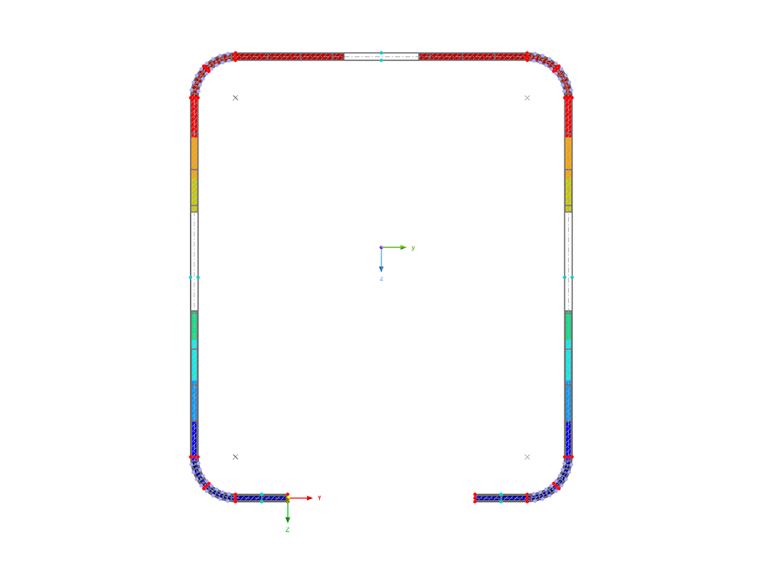

Wyboczenie dystorsyjne może wystąpić w przypadku przekrojów formowanych na zimno z usztywnieniami krawędziowymi lub pośrednimi, takimi jak to w tym przykładzie. W programie RSECTION wyboczenie deformacyjne jest określane metodą wartości własnych, a jego wpływ jest uwzględniany poprzez redukcję grubości przekroju. Można to również zauważyć w wynikach efektywnej analizy materiałów cienkościennych (zdjęcie 4).

649x
55x


Autor

Pani Kirova jest odpowiedzialna za tworzenie artykułów technicznych i zapewnia wsparcie techniczne dla klientów firmy Dlubal.

Po lewej
Odniesienia
  1. Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Beuth Verlag GmbH, Berlin, 2010
