Tenkostěnná metoda v RSECTION 1

Samostatný program RSECTION vám umožňuje stanovení průřezových charakteristik a analýzu napětí u tenkostěnných a masivních průřezů. Program lze připojit k programům RFEM i RSTAB, takže průřezy z RSECTION jsou k dispozici také v databázi průřezů programů RFEM a RSTAB. Podobně lze do programu RSECTION importovat vnitřní síly z programů RFEM a RSTAB.

Jak jsme již zmínili v článku databáze znalostí s názvem „Stanovení průřezových charakteristik a analýza napětí v programu RSECTION 1“, jsou v programu RSECTION k dispozici následující metody výpočtu: analýza tenkostěnnou metodou a analýza metodou konečných prvků. V našem příspěvku se budeme věnovat první z nich, pomocí které se analyticky (na základě prvků průřezu) spočítají průřezové charakteristiky u neoslabeného i účinného průřezu.

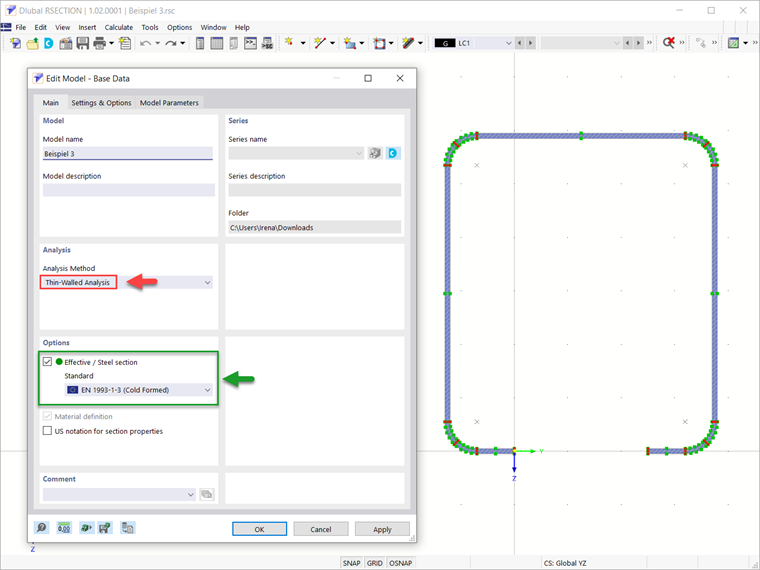

Shrnutí analýzy a výpočtu bylo popsáno ve výše uvedeném příspěvku. Vycházíme tedy z toho, že požadovaný průřez je již vytvořen a v Základních údajích jsme zvolili tenkostěnnou metodu analýzy a výpočet účinného průřezu podle EN 1993-1-3 [1] (obrázek 1).

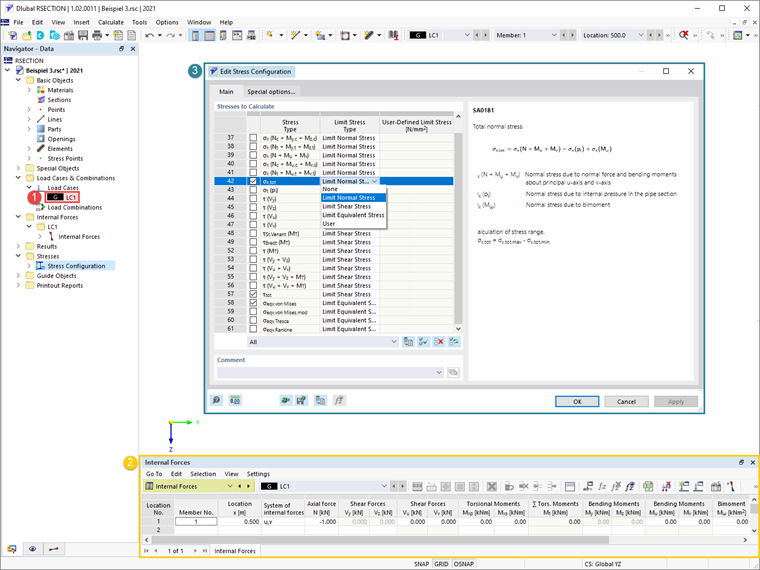

Poté se vytvoří zatěžovací stav a zadají se pro něj vnitřní síly. Jak jsme již zmínili ve výše uvedeném příspěvku, vnitřní síly lze zadat přímo v programu nebo je lze převzít z programu RFEM/RSTAB. V tomto příkladu byla zadaná normálová síla 1 kN v místě x = 0,5, jak je znázorněno na obrázku 2. Před spuštěním výpočtu je možné také vybrat napětí, které chcete vypočítat, v dialogu Konfigurace pro napětí, kde je také k dispozici seznam všech napětí a patřičný popis vybraného napětí.

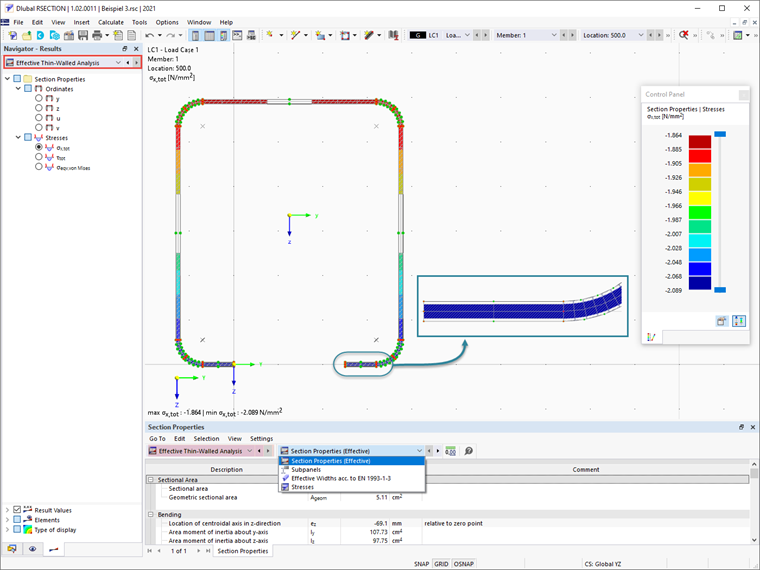

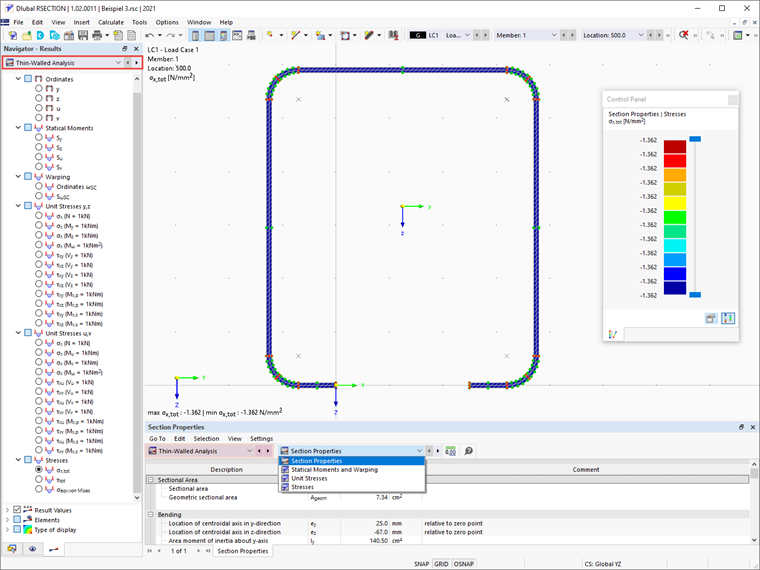

Jakmile je vše spočítané, zobrazí se výsledky výpočtu v programu. V navigátoru Výsledky můžete přepínat mezi výsledky pro neoslabený a účinný průřez, jak je znázorněno na obrázcích 3 a 4.

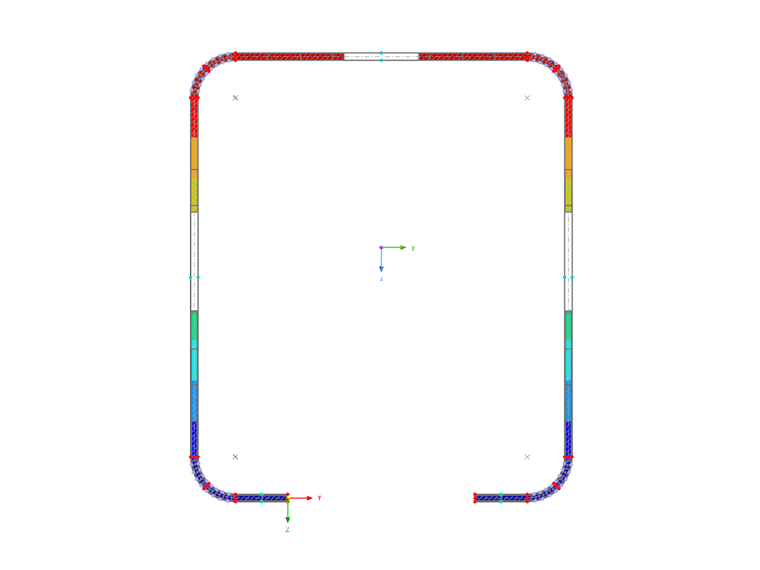

U profilů tvarovaných za studena s okrajovými nebo vnitřními výztuhami může dojít k distorznímu boulení, jako v našem příkladu. V programu RSECTION se distorzní boulení stanoví metodou vlastních čísel a jeho vliv se zohlední zmenšením tloušťky průřezu. To lze pozorovat také na výsledcích tenkostěnné analýzy pro účinný průřez (obrázek 4).

649x
55x


Autor

Ing. Kirova je ve společnosti Dlubal zodpovědná za tvorbu odborných článků a poskytuje technickou podporu zákazníkům.

Odkazy
Reference
  1. Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Beuth Verlag GmbH, Berlin, 2010
