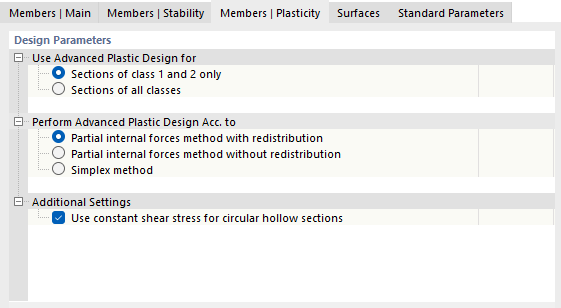

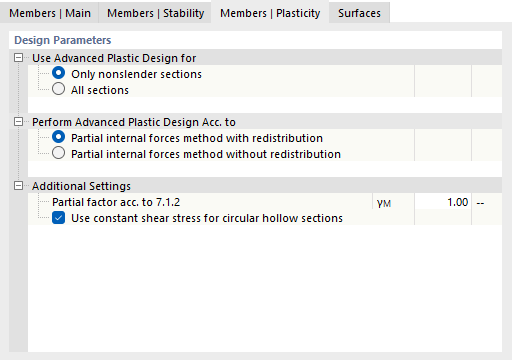

Register Pruty | Plasticita je dostupný, pokud je v registru Pruty | Základní zaškrtnuto pole 'Provedení pokročilého plastického návrhu'. Zde můžete provést další nastavení pro metodu dílčích vnitřních sil (DVS).
Metoda dílčích vnitřních sil
Metoda dílčích vnitřních sil je založena na přístupu podle Kindmann/Frickel [1]. Přijatelnost této metody závisí na tom, zda konstrukční norma umožňuje alternativní výpočetní metody pro určení plastické únosnosti průřezu a jaké požadavky jsou na alternativní metody kladeny. Podmínky například podle EN 1993-1-1, kap. 6.2.1(6) jsou splněny, takže metodu dílčích vnitřních sil lze pro tuto normu použít.
Metoda dílčích vnitřních sil umožňuje využití plastických rezerv i při složitějších kombinacích vnitřních sil a tvarech průřezů – zejména při silně se měnících průbězích napětí v průřezu. Naopak, při rovnoměrném napětí nabízí jen málo výhod, protože lze využít jen malé plastické rezervy.
Použití pokročilého plastického návrhu
S metodou dílčích vnitřních sil by měly být navrhovány 'pouze průřezy třídy 1 nebo 2' s plastickými schopnostmi. Pro testovací účely je také možné zkoumat 'průřezy všech tříd'.
Provedení pokročilého plastického návrhu
Při dílčích vnitřních silách jsou rozlišeny dvě metody.
Metoda dílčích vnitřních sil s přerozdělením

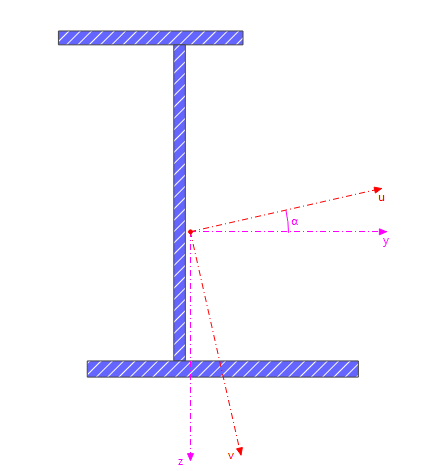

Při této metodě dochází k přerozdělení vnitřních sil v dílčích průřezech. Tím lze navrhovat tenkostěnné válcované nebo svařované průřezy, které se skládají ze dvou nebo tří plechů: horní pás, stojina a případně dolní pás. Pásy musí být uspořádány vodorovně, stojina svisle. Dále je tato metoda vhodná pro plochou ocel, trubky a duté profily, takže pokryje většinu ve stavební konstrukci běžně používaných průřezů.
Metoda dílčích vnitřních sil bez přerozdělení
Tato varianta umožňuje navrhovat všechny tenkostěnné průřezy – nezávisle na způsobu výroby. Nedochází k přerozdělení dílčích vnitřních sil. Tím se ukazuje jako méně ekonomická.
Další nastavení
Pomocí zaškrtávacího pole 'Použít konstantní smykové napětí pro kruhové duté profily' můžete řídit, zda budou v celém průřezu brány v úvahu absolutně konstantní smyková napětí podle [1], obrázek 10.28.
