Para o dimensionamento de objetos 2D, você pode utilizar tanto Superfícies quanto Conjuntos de superfícies. O dimensionamento é realizado, em princípio, da mesma forma que para Conjuntos de barras. No entanto, não há particularidades de dimensionamento a considerar.
Dimensionar superfície ou conjunto de superfícies

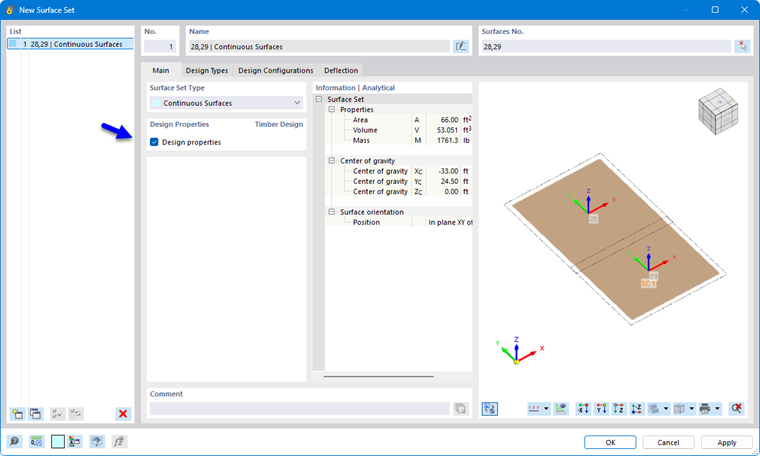

Superfícies que fazem parte de um conjunto de superfícies podem ser dimensionadas como superfície ou por meio do conjunto de superfícies. Para evitar entradas e resultados contraditórios, ao dimensionar como conjunto de superfícies as superfícies correspondentes são automaticamente desativadas para o dimensionamento em madeira. Se você definir as superfícies para o dimensionamento, o conjunto de superfícies de nível superior será desativado de acordo. Você pode verificar essa regra na tabela de entrada Objetos a dimensionar, listando os objetos na coluna 'Não válido / desativado'.
Após o dimensionamento, é exibida na tabela de resultados Não válido / desativado (ver capítulo Visão geral) uma indicação para todas as superfícies que foram comprovadas por meio de um conjunto de superfícies e, assim, desativadas. Da mesma forma, conjuntos de superfícies são marcados ali com uma observação quando não foram dimensionados.
Definir suavização
No dimensionamento de conjuntos de superfícies, aplicam-se as Configurações de suavização que você definiu nas configurações globais para os resultados de superfícies. Com a predefinição Contínuo dentro de conjuntos de superfícies, caso contrário, dentro de superfícies, a suavização ocorre ao longo dos limites comuns das superfícies assim que houver um conjunto de superfícies.
