Para algumas normas, o separador Painel de viga | Conector da caixa de diálogo 'Configuração de estado limite último' ou 'Configuração de resistência' está disponível. Aqui, são definidas as configurações básicas para o dimensionamento dos ligadores e do revestimento de painéis de viga.
Os 'Parâmetros de dimensionamento' estão divididos em várias subcategorias, que diferem conforme a norma de dimensionamento. Nos capítulos seguintes, são descritos os parâmetros destas normas:

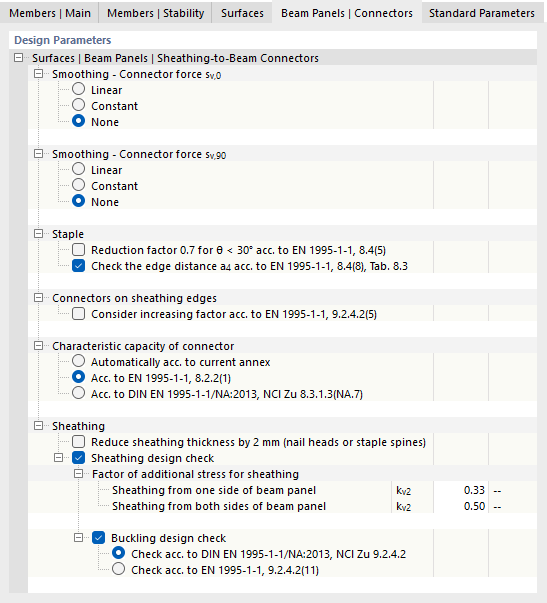

EN 1995
Superfícies | Painel de viga | Revestimento-Nervura-Conector
Por predefinição, não é aplicada nenhuma suavização das forças dos conectores, de modo que cada ligador é verificado com a força proporcional correspondente. Se o fluxo de corte for para ser "espalhado" ao longo do comprimento das articulações de linha, selecione um percurso linear ou constante das forças.
As demais subcategorias oferecem possibilidades de configuração para parâmetros relevantes para o dimensionamento dos conectores. As secções correspondentes da norma são indicadas em cada caso.
É possível reduzir a espessura do revestimento em 2 mm, caso exista uma enfraquecimento devido à profundidade de penetração das cabeças dos pregos ou do dorso dos grampos. Esta opção está descrita no anexo alemão NCI a 8.3.1.1 (NA.14) ou NCI a 8.4 (NA.11). Além disso, podem ser consideradas de forma simplificada tensões adicionais na verificação do revestimento com os fatores kv2 para revestimentos de um ou ambos os lados, por exemplo, para juntas entre painéis.

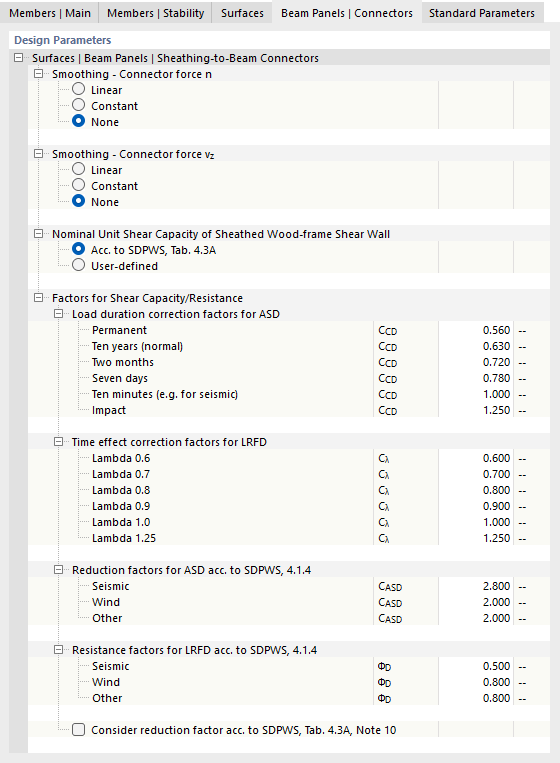

NDS
Superfícies | Painel de viga | Revestimento-Nervura-Conector
Por predefinição, não é aplicada nenhuma suavização das forças dos conectores, de modo que cada ligador é verificado com a força proporcional correspondente. Se o fluxo de corte for para ser "espalhado" ao longo do comprimento das articulações de linha, selecione um percurso linear ou constante das forças.
As demais subcategorias oferecem possibilidades de configuração dos fatores de resistência ao corte para ASD e LRFD. Aí é possível definir, por exemplo, fatores de correção para a duração de ação da carga e efeitos de tempo, bem como fatores de redução para sismo ou vento e outros coeficientes de arrasto.

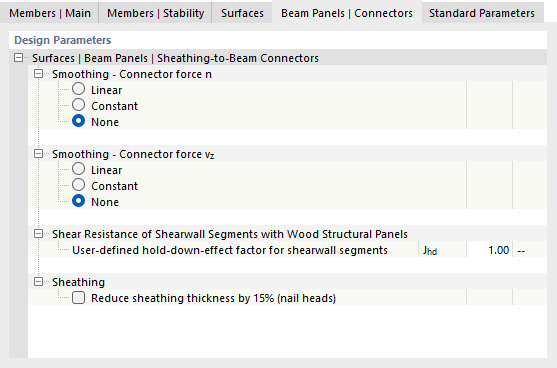

CSA
Superfícies | Painel de viga | Revestimento-Nervura-Conector
Por predefinição, não é aplicada nenhuma suavização das forças dos conectores, de modo que cada ligador é verificado com a força proporcional correspondente. Se o fluxo de corte for para ser "espalhado" ao longo do comprimento das articulações de linha, selecione um percurso linear ou constante das forças.
Se segmentos de parede com elementos de fixação não resistirem a todas as forças de levantamento multiplicadas pelo fator de segurança devido ao tombamento, o fator da ação de fixação contra levantamento Jhd deve ser reduzido de acordo com [1], secção 11.5.5.3.
Opcionalmente, a espessura do revestimento pode ser reduzida em 15 % de acordo com [1], secção 11.3.2.3, para considerar a profundidade máxima de penetração das cabeças dos pregos. A espessura reduzida do revestimento e a profundidade de penetração dos pregos são indicadas após o cálculo nos detalhes de verificação.
