Para el dimensionamiento de objetos 2D, puede utilizar tanto Superficies como Conjuntos de superficies. El dimensionamiento se realiza en principio como para Conjuntos de barras. Sin embargo, no hay particularidades de dimensionamiento que deban tenerse en cuenta.
Dimensionar superficies o conjunto de superficies

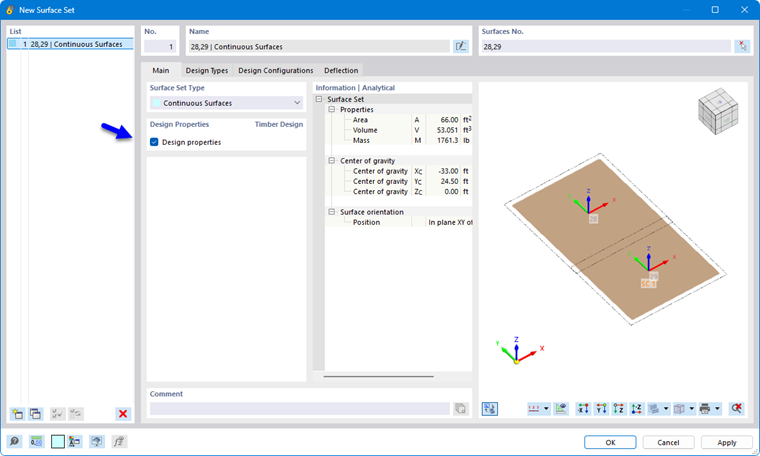

Las superficies que forman parte de un conjunto de superficies pueden dimensionarse o bien como superficie o a través del conjunto de superficies. Para evitar entradas y resultados contradictorios, al dimensionar como conjunto de superficies se desactivan automáticamente las superficies asociadas para el dimensionamiento de madera. Si define las superficies para el dimensionamiento, el conjunto de superficies superior se desactiva correspondientemente. Puede comprobar esta regla en la tabla de entrada Objetos a dimensionar mediante la lista de objetos en la columna 'No válido / desactivado'.
Después del dimensionamiento, en la tabla de resultados No válido / desactivado (véase el capítulo Vista general) se muestra una indicación para todas las superficies que se verificaron a través de un conjunto de superficies y que, por tanto, fueron desactivadas. Del mismo modo, allí se identifican los conjuntos de superficies con una anotación cuando no se han dimensionado.
Ajustar el alisado
En el dimensionamiento de conjuntos de superficies se aplican los ajustes de alisado que ha definido en la configuración global para los resultados de superficies. Con la configuración predeterminada Continuo dentro de conjuntos de superficies, de lo contrario dentro de superficies el alisado se realiza a través de los límites comunes de las superficies en cuanto existe un conjunto de superficies.
