Pro dimenzování 2D objektů můžete použít jak Plochy, tak Sady ploch. Dimenzování probíhá v zásadě stejně jako u Sady prutů. Nejsou však nutné žádné speciální konstrukční podmínky.
Dimenzovat plochy nebo sadu ploch

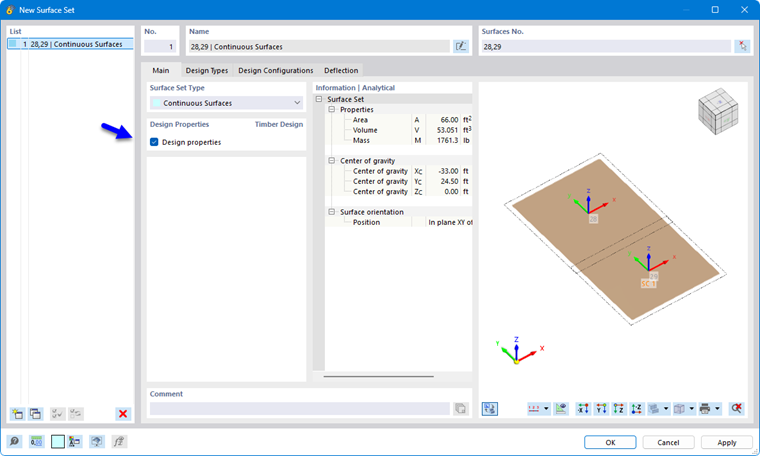

Plochy, které jsou součástí sady ploch, můžete dimenzovat buď jako plochu nebo prostřednictvím sady ploch. Aby se zabránilo rozporným zadáním a výsledkům, jsou při dimenzování jako sady ploch automaticky deaktivovány příslušné plochy pro dimenzování dřeva. Pokud určíte plochy pro dimenzování, deaktivuje se odpovídajícím způsobem nadřazená sada ploch. Toto pravidlo můžete ověřit ve vstupní tabulce Dimenzované objekty podle výčtu objektů ve sloupci 'Neplatné / deaktivováno'.
Po dimenzování se v tabulce výsledků Neplatné / deaktivováno (viz kapitola Přehled) zobrazí upozornění pro všechny plochy, které byly prokázány prostřednictvím sady ploch a tím deaktivovány. Stejně tak jsou tam sady ploch označeny poznámkou, pokud nebyly dimenzovány.
Nastavit vyhlazení
Při dimenzování sad ploch se uplatňují Nastavení vyhlazení, která jste definovali v globálním nastavení pro výsledky ploch. S přednastavením Průběžně v rámci sad ploch, jinak v rámci ploch probíhá vyhlazení přes společné hranice ploch, jakmile je k dispozici sada ploch.
