Resultados por barra

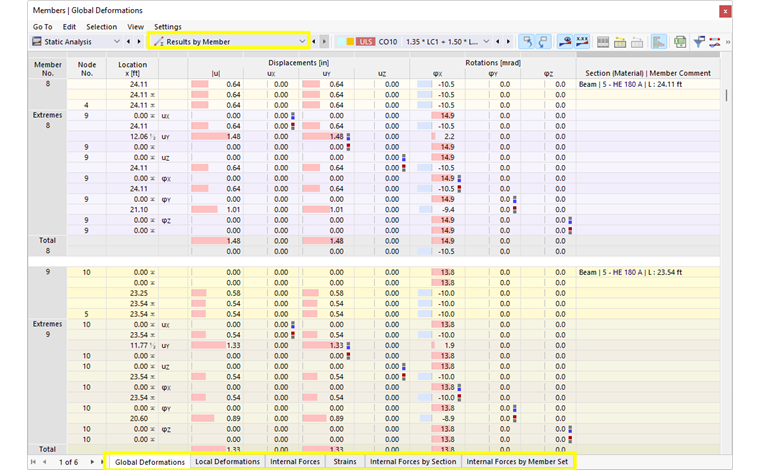

Os resultados das barras podem ser apresentados graficamente utilizando a categoria de navegador Barras. Pode encontrar os resultados numéricos das barras na categoria de tabela Resultados por barra.

Informação

Se clicar numa barra na janela de trabalho, a tabela vai para os resultados desta barra. Uma barra cuja linha o utilizador clica na tabela é seleccionada no gráfico. Uma seta indica a posição x na barra.

Deformações

A imagem {%>Capítulo Configurações e opções ).

Sugestão

Com a função ativar /desativar Sistemas de eixos locais de barras disponível no menu de atalho da barra, é possível mostrar ou ocultar os eixos da barra.

O sistema de eixos local da barra também tem um impacto nos sinais das deformações. Um deslocamento positivo segue a direcção do eixo local positivo, uma rotação positiva actua no sentido horário sobre o eixo positivo da barra.

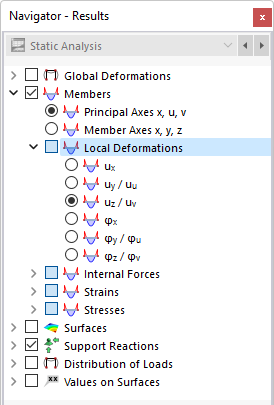

Para secções assimétricas, pode definir no navegador se os resultados estão relacionados com os eixos principais u e v ou com os eixos de entrada padrão y e z (ver imagem "Selecionar deformações locais de barra" no navegador).

Os deslocamentos e rotações locais tem o seguinte significado:

  1. table.uni #

largura=10%|largura=80%
|u||Valor absoluto do deslocamento total
ux|Deslocamento na direcção do eixo local x
uy|Deslocamento na direção do eixo local y
uz|Deslocamento na direcção do eixo local z
φx|Rotação em torno do eixo local x
φy|Rotação em torno do eixo local y
φz|Rotação em torno do eixo local z

  1. /#

A tabela lista as deformações de cada barra para as posições definidas no Gestor de tabela de resultados . Aqui também pode controlar quais os valores extremos que são apresentados.

Se tiver definido um a articulação de barra com as propriedades plásticas , as deformações de cedência, os esforços internos de cedência e os critérios de aceitação são apresentados no separador de tabela 'Relações de deformações plásticas locais'.

Forças internas

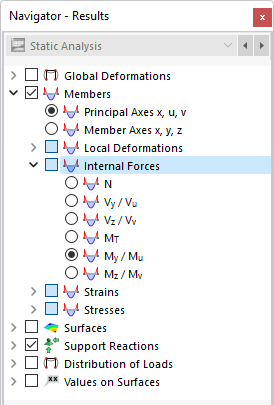

No navegador, defina os esforços internos a serem apresentados nas barras. Para secções assimétricas, também pode escolher se os resultados estão relacionados com os eixos principais u e v ou com os eixos de entrada padrão y e z (ver figura Selecionar deformações locais de barra no navegador ) Esta configuração também afeta a saída da tabela.

A distribuição gráfica das forças internas é baseada nos valores dos resultados disponíveis nos nós da malha de EF. Estas são criadas para as barras de acordo com as especificações definidas no Caixa de diálogo Configuração da malha .

A tabela lista as forças internas e os momentos de cada barra para as posições definidas no Gestor de tabela de resultados . Aqui também pode controlar quais os valores extremos que são apresentados.

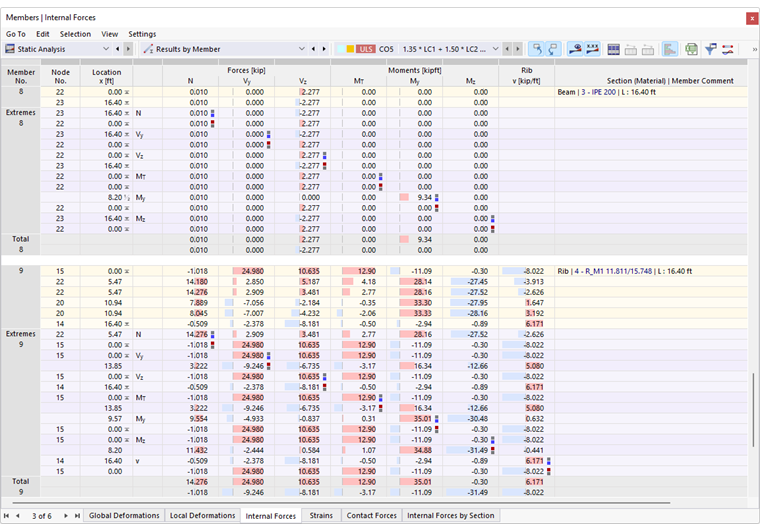

As forças internas da barra tem os seguintes significados:

  1. table.uni #

largura=10%|largura=80%
N|Força axial na direcção do eixo longitudinal x da barra
Vy|Força de corte na direção do eixo local y
Vz|Força de corte na direção do eixo local z
MT|Momento de torção em torno do eixo longitudinal x da barra'
My|Momento fletor em torno do eixo local y
Mz|Momento fletor em torno do eixo local z
eq|Força de corte da nervura (força de corte longitudinal entre a placa e a barra)

  1. /#
Informação

As forças internas e os momentos de acordo com a análise de segunda ordem referem-se aos eixos da barra deformada. Se isto não for apropriado, pode alterar o Parâmetro de análise estática em conformidade.

O sistema de eixos local da barra afecta os sinais das forças internas.

O momento fletor My é positivo se ocorrerem tensões de tração no lado positivo da barra (na direção do eixo z). Mz é positivo se ocorrem tensões de compressão no lado positivo da barra (na direção do eixo y). A definição de sinais para momentos de torção, forças normais e de corte encontra-se em conformidade com as convenções usuais. Estes esforços internos são positivos se, na borda positiva, atuam na direção positiva.

As regras para as forças internas descritas acima apenas se aplicam se o eixo local da barra z estiver orientado 'para baixo' (ver Capítulo Configurações e opções ). Contudo, se o eixo local z está definido como 'para cima', um momento My positivo produz tensões de compressão no lado positivo dabarra, um momento M zpositivo produz tensões de tracção.

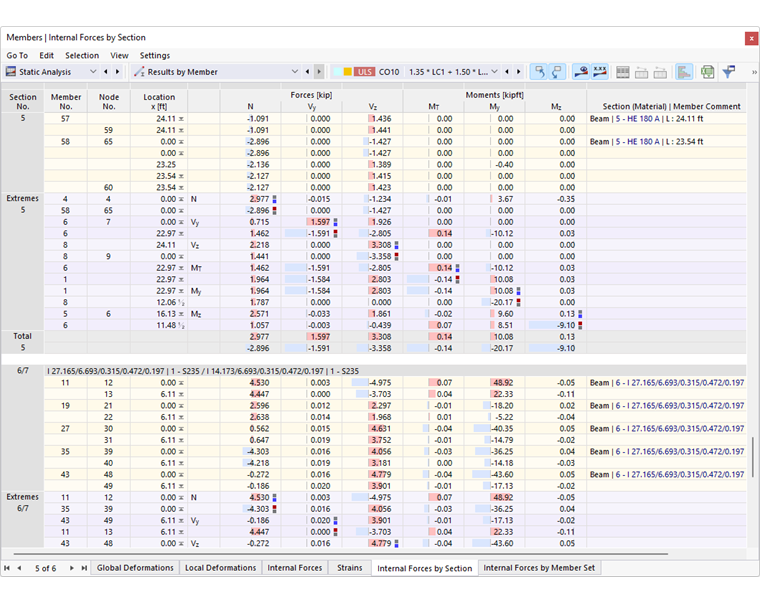

Outras tabelas da categoria 'Resultados por barra' resumem as forças internas e os momentos da barra através de um determinado critério. Desta forma, pode ver, por exemplo, os valores extremos para cada secção na tabela 'Esforços internos por secção'.

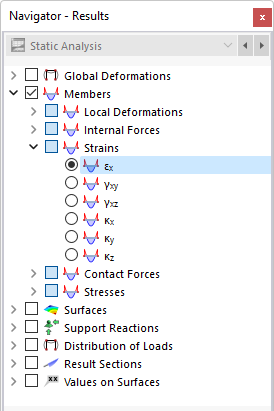

deformações

As deformações das barras representam as deformações locais na forma de deformações axiais e corte. De acordo com a lei de Hooke', resultam das tensões nas barras.

O tensor da deformação para o estado espacial da deformação é descrito no manual Sólidos capítulo. A matriz é simplificada para o elemento de barra unidimensional, como se segue:

A força de corte é determinada de acordo com as seguintes equações:

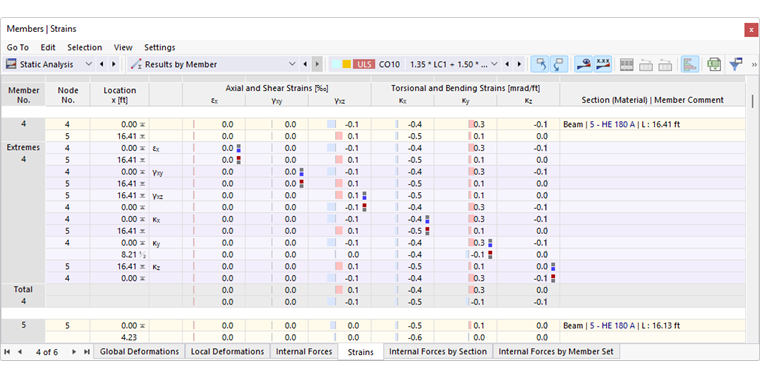

As deformações da barra tem os seguintes significados:

  1. table.uni #

largura=10%|largura=70%
εx|Deformações na direcção do eixo x da barra
γxy|Corte na direcção do eixo de barra y
γxz|Corte na direcção do eixo z da barra
κx|Curvatura em torno do eixo x da barra
κy|Curvatura em torno do eixo y da barra
κz|Curvatura em torno do eixo z da barra

  1. /#

Forças de contacto

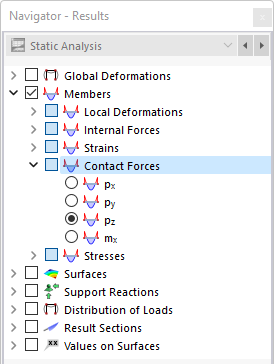

Para barras fornecidas com um {%>

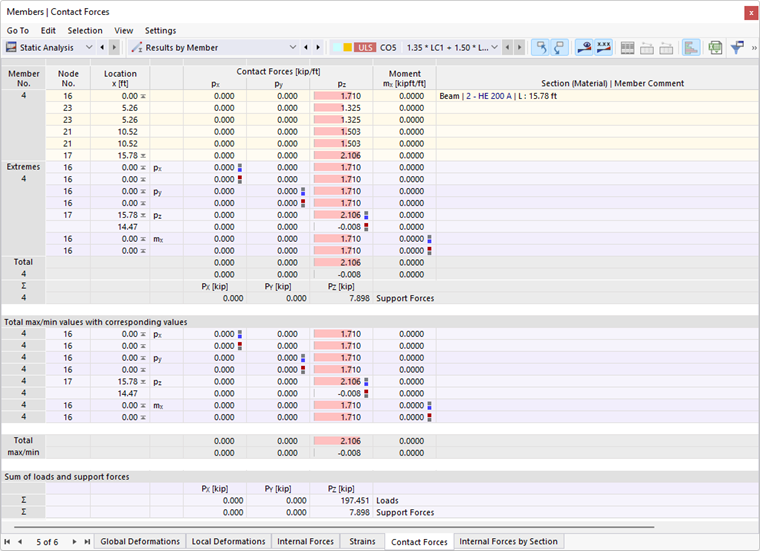

As forças de contacto px,py e pz são efectivas nas direções dos respectivos eixos de barra. Estas são apresentadas em relação a um comprimento padrão. Para secções assimétricas, pode definir no navegador se os resultados estão relacionados com os eixos principais u e v ou com os eixos de entrada padrão y e z (ver imagem "Selecionar deformações locais de barra" no navegador).

Os momentos de contacto mx em torno do eixo longitudinal da barra também são apresentados em relação ao comprimento padrão.

Informação

Se dividir os valores da tabela pela respectiva largura da secção, obtém-se as tensões de contacto do solo.

Soma de cargas e soma de forças de apoio

Para casos de carga e combinações de carga, a verificação da soma das forças de carregamento e apoio é indicada no final da tabela. Este equilíbrio mostrará a diferença se o modelo também tiver apoios nodais, apoios de linha ou apoios de superfície. Essas forças de apoio também devem ser consideradas no balanço geral.

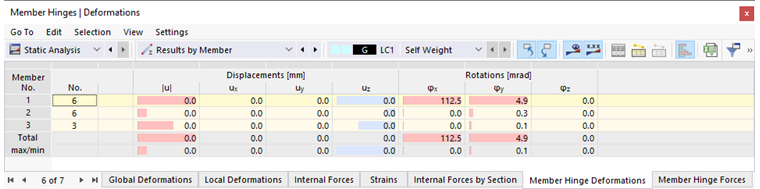

Deformações de articulação de barra

Para barras fornecidas com uma {%>

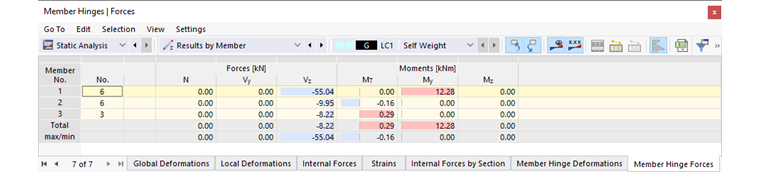

Forças de articulações de barra

Para barras fornecidas com uma {%>

Tensão

Utilizando as entradas da categoria 'Tensões' podem representar graficamente as curvas de tensão para tensões normais, tensões de corte e tensões equivalentes nas secções da barra. Este tipo de visualização não necessita de uma licença para as tensões -Strain Analysis]. Für die umhüllenden Ergebnisse von Ergebniskombinationen und Bemessungssituationen jedoch ist keine Ausgabe von Querschnittsspannungen möglich.

Informação

As curvas de tensão na secção não estão disponíveis na tabela.

Na categoria 'Tensões', estão disponíveis para seleção vários componentes e combinações de tensões. Desta forma, é possível verificar, por exemplo, a distribuição das tensões de tração e compressão devido à flexão que estão disponíveis nos banzos de uma secção em I'. A atribuição dos valores é definida no painel. O capítulo {%>

As tensões são determinadas através de um cálculo MEF com base nos esforços internos e nas propriedades da secção.

Secção original
