Spoiny służą do łączenia dwóch elementów typu 'Pojedyncza linia' oraz do określania naprężeń w spoinie od ścinania i skręcania.
Numer spoiny jest przydzielany automatycznie, ale można go zmienić. Kolejność numeracji nie jest istotna. Numeracja nie musi też być ciągła - może posiadać luki.
Parametry spoiny
Na liście do wyboru są różne typy spoin.
spoina pachwinowa

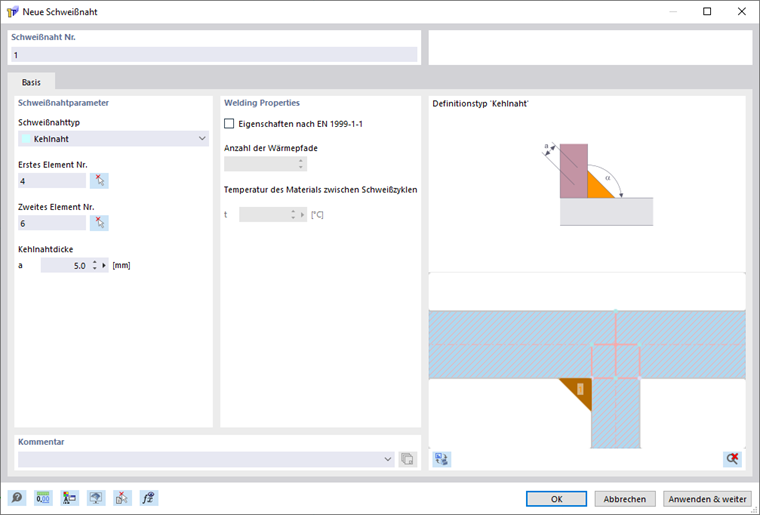

Spoina pachwinowa to spoina, w której dwa elementy są ze sobą zespawane pod kątem.
Pierwszy i drugi element należy zdefiniować, aby określić, które elementy zostaną połączone spoiną pachwinową. Elementy te mogą być również elementami bez grubości (tzw. elementy zerowe). Kąt między tymi dwoma elementami musi wynosić od 45° do 135°, a elementy muszą być połączone bezpośrednio wspólnym punktem początkowym lub końcowym.

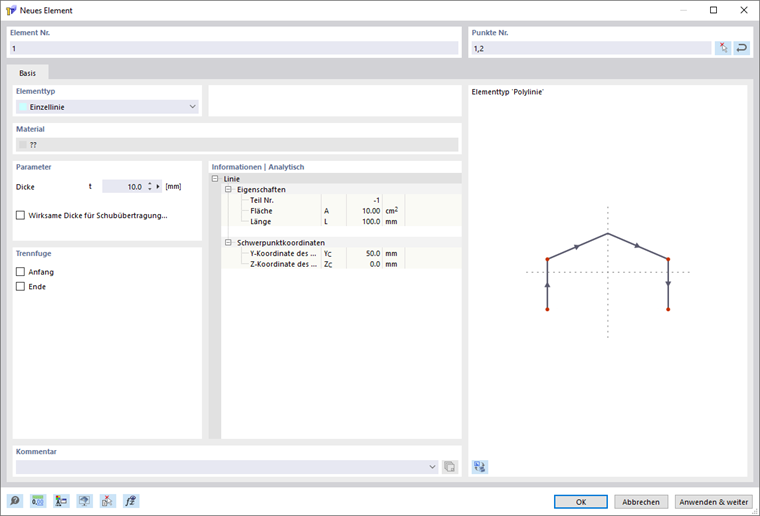

Aby przeniesienie siły odbywało się wyłącznie przez spoinę, a nie przez sąsiednie elementy, konieczne jest wykonanie spoiny na elemencie spawanym
Trennfuge
zdefiniować.
Grubość spoiny pachwinowej stanowi wymiar grani.
Narożna spoina pachwinowa

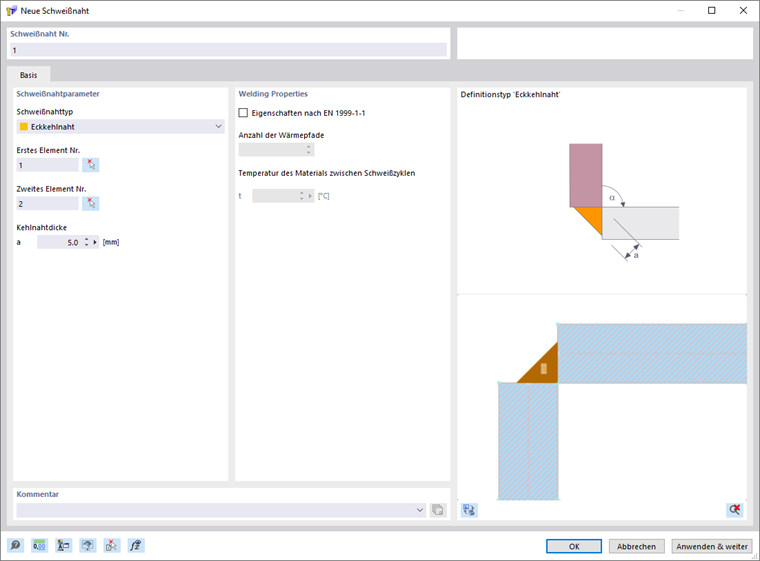

Spoina pachwinowa naroża jest to spoina łącząca krawędzie dwóch elementów leżących jeden nad drugim. Spoina biegnie wzdłuż zewnętrznej podłużnej strony (krawędzi) elementów.
Pierwszy i drugi element określa, które elementy zostaną połączone spoiną pachwinową naroża. Kąt pomiędzy tymi dwoma elementami musi wynosić od 45° do 135°. Oba elementy muszą mieć dodatnią grubość - elementy bez grubości (elementy zerowe) nie są dozwolone. Elementy muszą również stykać się ze sobą co najmniej w jednym miejscu. Kontakt może znajdować się również na krawędzi elementu. Elementy nie muszą być ze sobą bezpośrednio połączone. Połączenie jest następnie tworzone za pomocą spoiny.
Grubość spoiny pachwinowej stanowi wymiar grani.
Spoina pachwinowa zakładkowa
Zakładowa spoina pachwinowa jest połączeniem spawanym, w którym dwa elementy są połączone ze sobą na zakład, przy czym spoina przebiega wzdłuż zakładu.
Pierwszy i drugi element należy zdefiniować, aby określić, które elementy zostaną połączone spoiną pachwinową. Oba elementy muszą mieć dodatnią grubość - elementy bez grubości (elementy zerowe) nie są dozwolone. Ponadto elementy muszą być do siebie równoległe i stykać się ze sobą w co najmniej jednym miejscu. Elementy nie muszą być ze sobą bezpośrednio połączone. Połączenie jest następnie tworzone za pomocą spoiny.
Spoinę pachwinową nakładaną na zakład można umieścić na początku lub na końcu pierwszego elementu. W tym celu należy wybrać odpowiednią pozycję spoiny.
Grubość spoiny pachwinowej stanowi wymiar grani.
Właściwości wg EN 1999-1-1
To pole wyboru jest aktywne tylko w przypadku wybrania opcji Basis normy EN 1999-1-1.
Obliczenia przekroju efektywnego w celu uwzględnienia redukcji wytrzymałości w strefie wpływu ciepła z powodu spoin podłużnych są nadal w toku.
Liczba kierunków odpływu ciepła
W tej sekcji okna dialogowego można zdefiniować liczbę torów ciepła. W przypadku spoin pachwinowych na rozszerzalność HAZ wpływa inna liczba niż trzy drogi rozpraszania ciepła. Odpowiednie prawidło można znaleźć w normie EN 1999-1-1, rozdz. 6.1.6.3(5) i 6.1.6.3(8).
Temperatura materiału między cyklami spawania
W tej sekcji można zdefiniować temperaturę międzywarstwy. W przypadku wykonywania spoin wielowarstwowych może wystąpić wzrost temperatury między warstwami. Prowadzi to do zwiększenia rozszerzalności cieplnej HAZ w temperaturach międzyściegowych powyżej 60 °C. Więcej informacji można znaleźć w normie EN 1999-1-1, rozdz. 6.1.6.3(8).
