Svary se používají pro spojení dvou prvků typu 'Jednotlivá linie' a pro stanovení napětí ve svarech od smyku a kroucení.
Číslo svaru se přiřadí automaticky, lze ho však změnit. Pořadí čísel nehraje žádnou roli. Nemusí jít ani popořadě; mezery v číslování jsou přípustné.
Parametry svaru
V seznamu jsou k dispozici různé typy svarů.

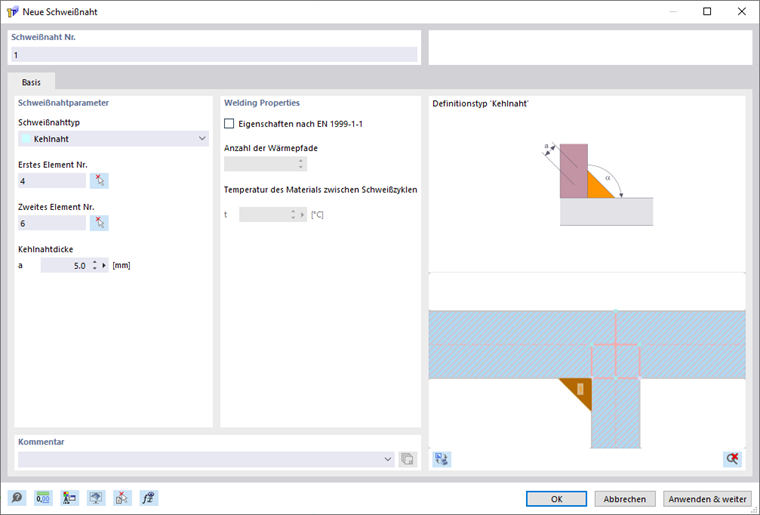

Koutový svar
Koutový svar je svar, u kterého jsou dva prvky svařeny pod určitým úhlem.
Zadáním prvního a druhého prvku se stanoví prvky, které se mají spojit s koutovým svarem. Prvky mohou být také prvky bez tloušťky (takzvané nulové prvky). Úhel mezi oběma prvky musí být v rozmezí od 45° do 135° a prvky musí být spojeny přímo společným počátečním nebo koncovým bodem.

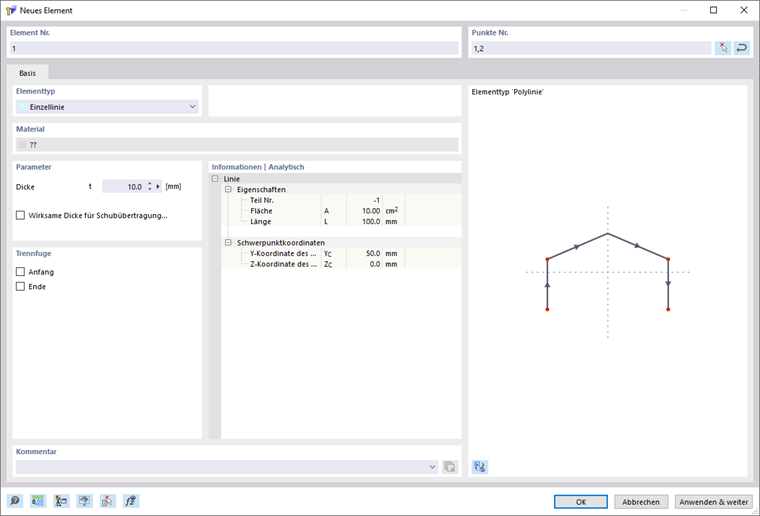

Aby přenos sil probíhal výhradně přes svar a ne přes sousední prvky, je třeba na svařovaném prvku vytvořit svar
Trennfuge
definovat.
Tloušťka koutového svaru představuje rozměr kořene.
Zaoblení rohů
Rohový koutový svar je koutový svar, který spojuje okraje dvou nad sebou ležících prvků. Svar probíhá podél vnější podélné strany (okraje) prvků.
Zadáním prvního a druhého prvku se stanoví prvky, které se mají spojit rohovým koutovým svarem. Úhel mezi těmito dvěma prvky musí být mezi 45° a 135°. Oba prvky musí mít kladnou tloušťku prvku - prvky bez tloušťky (nulové prvky) nejsou přípustné. Prvky se také musí alespoň v jednom místě dotýkat. Kontakt může být také na okraji prvku. Prvky nemusí být přímo spojené. Spoj se pak vytvoří pomocí svaru.
Tloušťka koutového svaru představuje rozměr kořene.
Zaoblení přesahu
Přeplátovaný koutový svar je svar, v němž jsou dva prvky navzájem spojeny přesahem, přičemž svar probíhá podél přesahu.
Zadáním prvního a druhého prvku se stanoví prvky, které se mají spojit s přeplátovaným koutovým svarem. Oba prvky musí mít kladnou tloušťku prvku - prvky bez tloušťky (nulové prvky) nejsou přípustné. Kromě toho musí být prvky navzájem rovnoběžné a musí se dotýkat alespoň v jednom místě. Prvky nemusí být přímo spojené. Spoj se pak vytvoří pomocí svaru.
Koutový svar lze umístit na začátek nebo konec prvního prvku. K tomu je třeba vybrat příslušnou polohu svaru.
Tloušťka koutového svaru představuje rozměr kořene.
Vlastnosti podle EN 1999-1-1
Zaškrtávací políčko je přístupné pouze tehdy, pokud jste klikli na Basis normou EN 1999-1-1.
Výpočet účinného průřezu pro zohlednění redukce pevnosti v tepelně ovlivněné oblasti (HAZ) vlivem podélných svarů stále probíhá.
Počet vrstev při svařování
V této sekci lze zadat počet tepelných drah. U koutových svarů má na roztažnost HAZ vliv jiný než tři způsoby odvodu tepla. Příslušnou úpravu lze najít v EN 1999-1-1, odstavcích 6.1.6.3(5) a 6.1.6.3(8).
Teplota materiálu mezi cykly svaru
V této sekci je možné definovat teplotu mezivrstvy. Při použití vícevrstvých svarů může dojít ke zvýšení teploty mezi vrstvami. To vede ke zvýšení roztažnosti HAZ při interpass teplotách nad 60 °C. Další informace lze najít v EN 1999-1-1, čl. 6.1.6.3(8).
