Les soudures sont utilisées pour connecter deux éléments du type 'Ligne simple' ainsi que pour déterminer les contraintes de soudure dues au cisaillement et à la torsion.
Le numéro de soudure est assigné automatiquement, mais il peut être modifié. L’ordre n’est pas important pour la numérotation. Il n’est pas nécessaire qu’elle soit continue non plus, des vides dans la numérotation sont autorisés.
Paramètres de soudure
Différents types de soudure peuvent être sélectionnés dans la liste.

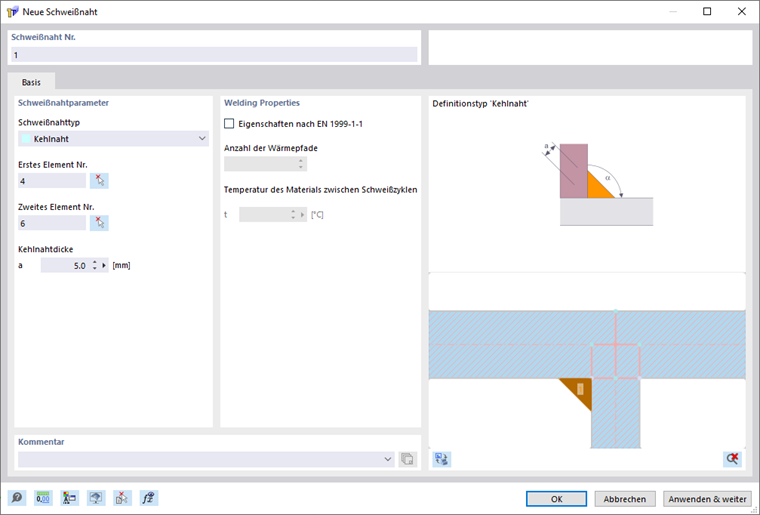

Soudure d’angle
Une soudure d'angle est une soudure où deux éléments sont soudés entre eux en formant un angle.
En définissant les premier et deuxième éléments, vous indiquez quels éléments doivent être connectés à la soudure d'angle. Les éléments peuvent également être des éléments sans épaisseur (éléments nuls). L'angle entre les deux éléments doit être compris entre 45 ° et 135 ° et les éléments doivent être connectés directement par un point de début ou de fin commun.
Pour que la transmission des forces s'effectue uniquement via la soudure et non via les éléments adjacents, une soudure est nécessaire sur l'élément soudé
Trennfuge
à définir.
L'épaisseur de la soudure d'angle représente la dimension de la racine.

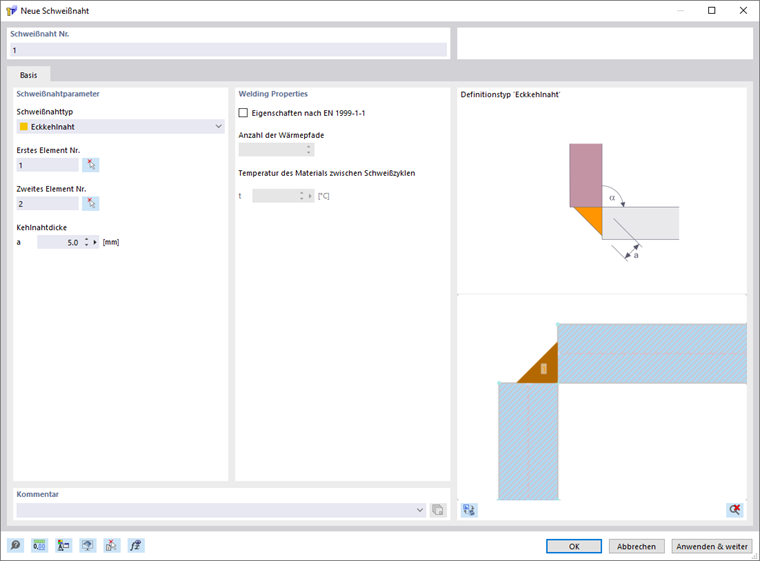

Soudure d’angle de coin
Une soudure d'angle en coin est une soudure d'angle qui relie les bords de deux éléments superposés. La soudure s'étend le long du côté longitudinal extérieur (bord) des éléments.
En définissant les premier et deuxième éléments, vous indiquez quels éléments doivent être connectés à la soudure d'angle. L'angle entre ces deux éléments doit être compris entre 45 ° et 135 °. Les deux éléments doivent avoir une épaisseur d'élément positive - les éléments sans épaisseur (éléments nuls) ne sont pas autorisés. Les éléments doivent également se touchent à au moins un emplacement. Le contact peut également se trouver sur le bord d'un élément. Les éléments ne doivent pas être directement connectés les uns aux autres. L'assemblage est ensuite créé à l'aide d'une soudure.
L'épaisseur de la soudure d'angle représente la dimension de la racine.
Soudure d’angle par recouvrement
Une soudure d'angle par recouvrement est un assemblage soudé dans lequel deux éléments sont connectés l'un à l'autre par recouvrement avec la soudure s'étendant le long du recouvrement.
En définissant les premier et deuxième éléments, vous indiquez les éléments à connecter à la soudure d'angle par recouvrement. Les deux éléments doivent avoir une épaisseur d'élément positive - les éléments sans épaisseur (éléments nuls) ne sont pas autorisés. De plus, les éléments doivent être parallèles et se touchent au moins à un endroit. Les éléments ne doivent pas être directement connectés les uns aux autres. L'assemblage est ensuite créé à l'aide d'une soudure.
Vous pouvez placer la soudure d'angle par recouvrement au début ou à la fin du premier élément. Pour ce faire, sélectionnez la position de soudure correspondante.
L'épaisseur de la soudure d'angle représente la dimension de la racine.
Propriétés selon l'EN 1999-1-1
La case n'est accessible que si vous avez cliqué sur Basis .
Le calcul de la section efficace pour considérer la réduction de résistance dans la zone affectée par la chaleur (HAZ) due aux soudures longitudinales est toujours en cours.
Nombre de chemins thermiques
Dans cette section de la boîte de dialogue, vous pouvez définir le nombre de chemins thermiques. Pour les soudures d'angle, le nombre de voies de dissipation thermique différent de trois affecte la dilatation de la HAZ. Cette norme se trouve dans l'EN 1999-1-1, clauses 6.1.6.3(5) et 6.1.6.3(8).
Température du matériau entre les cycles de soudure
Dans cette section, vous pouvez définir la température entre les couches. Lorsque des soudures multicouches sont appliquées, de la température peut augmenter entre les couches. Cela entraîne une augmentation de la dilatation de la HAZ à des températures entre les passages supérieures à 60 °C. De plus amples informations sont disponibles dans l'EN 1999-1-1, clause 6.1.6.3 (8).
