Las soldaduras se utilizan para conectar dos elementos de tipo 'Single Line', así como para determinar las tensiones de soldadura debidas a cortante y torsión.
El número de soldadura se asigna automáticamente, pero se puede cambiar. El orden es irrelevante para la numeración. Tampoco tiene que ser continuo; se permiten interrupciones en la numeración.
Parámetros de soldadura
Hay varios tipos de soldadura disponibles para su selección en la lista.
soldadura en ángulo
Una soldadura en ángulo es una soldadura donde dos elementos están soldados entre sí en ángulo.
Al definir el primer y segundo elemento, especifica los elementos que se van a conectar con la soldadura en ángulo. Los elementos también pueden ser elementos sin espesor (los llamados elementos nulos). El ángulo entre los dos elementos debe estar en el intervalo de 45° a 135°, y los elementos deben estar conectados directamente por un punto inicial o final común.
Para garantizar que la transmisión de la fuerza se realice exclusivamente a través de la soldadura y no a través de los elementos adyacentes, se necesita una soldadura en el elemento soldado
Trennfuge
a definir.
El espesor de la soldadura en ángulo representa la dimensión de la raíz.
Soldadura en ángulo de esquina
Una soldadura en ángulo de esquina es una soldadura en ángulo que conecta los bordes de dos elementos que se encuentran uno encima del otro. La soldadura discurre a lo largo del lado longitudinal exterior (borde) de los elementos.

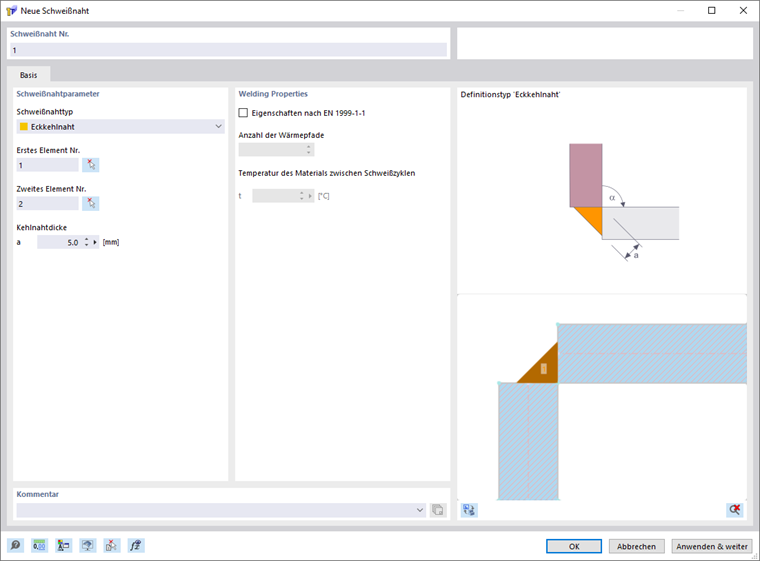

Al definir el primer y segundo elemento, especifica los elementos que se van a conectar con la soldadura en ángulo de esquina. El ángulo entre estos dos elementos debe estar entre 45° y 135°. Ambos elementos deben tener un espesor de elemento positivo; no se admiten elementos sin espesor (elementos nulos). Los elementos también deben tocarse entre sí en al menos una ubicación. El contacto también puede estar en el borde de un elemento. Los elementos no tienen que estar conectados directamente entre sí. La conexión se crea entonces por medio de una soldadura.
El espesor de la soldadura en ángulo representa la dimensión de la raíz.
Soldadura en ángulo solapada
Una soldadura en ángulo traslapada es una unión soldada donde dos elementos están conectados entre sí por solape con la soldadura discurriendo a lo largo del solapamiento.
Al definir el primer y segundo elemento, especifica los elementos que se van a conectar con la soldadura en ángulo traslapada. Ambos elementos deben tener un espesor de elemento positivo; no se admiten elementos sin espesor (elementos nulos). Además, los elementos tienen que ser paralelos entre sí y tocarse en al menos un lugar. Los elementos no tienen que estar conectados directamente entre sí. La conexión se crea entonces por medio de una soldadura.
Puede colocar la soldadura en ángulo traslapada al inicio o al final del primer elemento. Para hacer esto, seleccione la posición de soldadura correspondiente.
El espesor de la soldadura en ángulo representa la dimensión de la raíz.
Propiedades según EN 1999-1-1
Sólo se puede acceder a la casilla de verificación si ha hecho clic en el Basis la norma EN 1999-1-1.
El cálculo de la sección eficaz para considerar la reducción de la resistencia en la zona afectada por el calor (HAZ) debido a las soldaduras longitudinales aún está en curso.
Número de trayectorias del calor
En esta sección del diálogo, puede definir el número de rutas de calor. Para las soldaduras en ángulo, el número de vías para la disipación de calor diferente de tres afecta a la expansión de la ZAT. La regulación correspondiente se puede encontrar en EN 1999-1-1, cláusulas 6.1.6.3(5) y 6.1.6.3(8).
Temperatura del material entre ciclos de soldadura
En esta sección, puede definir la temperatura entre capas. Cuando se aplican soldaduras multicapa, puede ocurrir un aumento de temperatura entre las capas. Conduce a un aumento de la expansión de la ZAT a temperaturas entre pasadas superiores a 60 °C. Se puede encontrar más información en EN 1999-1-1, cláusula 6.1.6.3(8).
