Paneles simples son necesarios para la clasificación y el cálculo de la sección eficaz de secciones de acero y aluminio de pared delgada.

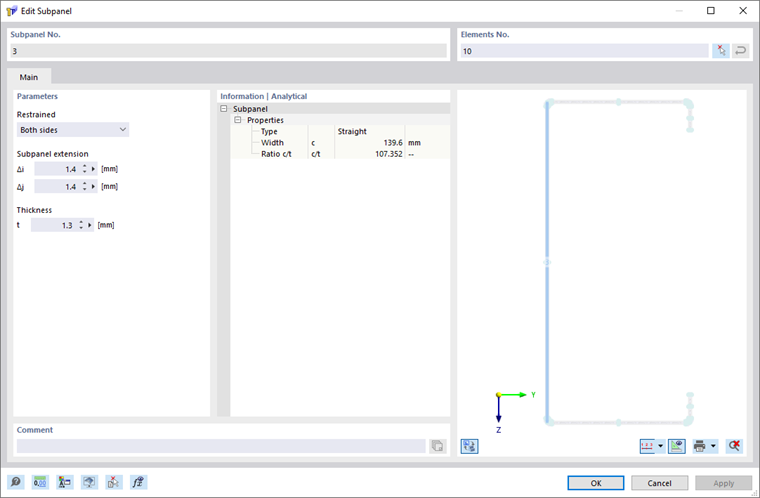

Por defecto, los paneles simples y sus propiedades se derivan automáticamente de la geometría de la sección. Si la opción 'Activar entrada manual de paneles simples' está activada, se pueden crear nuevos paneles simples, modificar los existentes y ajustar sus propiedades. Si la opción se desactiva, los paneles simples se determinan automáticamente de nuevo según las especificaciones normativas.
El número de un panel simple se asigna automáticamente, pero se puede cambiar. El orden de la numeración es arbitrario; no se requiere una numeración consecutiva.
Elementos N.º
En Elementos N.º se enumeran los elementos asignados al panel simple.
En la determinación automática, los elementos conectados se agrupan en un panel simple si no hay apoyos intermedios. Si un elemento adyacente se considera como un apoyo depende de la configuración 'Tolerancia para paneles simples rectos' .
En la definición manual, los elementos relacionados se pueden introducir directamente o seleccionar gráficamente en el área de trabajo mediante el botón
. Se pueden asignar varios elementos a un panel simple si son contiguos.
Apoyo
Para cada panel simple se distingue entre bordes apoyados y libres.
Las condiciones de apoyo se determinan a partir de la geometría de los elementos adyacentes. Si un elemento adyacente se considera como un apoyo depende de la configuración 'Tolerancia para paneles simples rectos' .
Extensión del panel simple
Para el inicio y el final de un panel simple, se puede considerar respectivamente una distancia al borde del componente. Este valor influye en el ancho del panel simple.
Valores positivos aumentan el ancho del panel simple, valores negativos lo reducen.
Espesor
En la determinación automática, se asume como espesor de un panel simple el espesor más pequeño de los elementos asignados.
Información | Analítico
Esta sección contiene las propiedades principales del panel simple, por ejemplo, tipo, ancho y relación c/t.
