I campi singoli sono necessari per la classificazione e il calcolo della sezione efficace di sezioni trasversali in acciaio e alluminio a parete sottile.

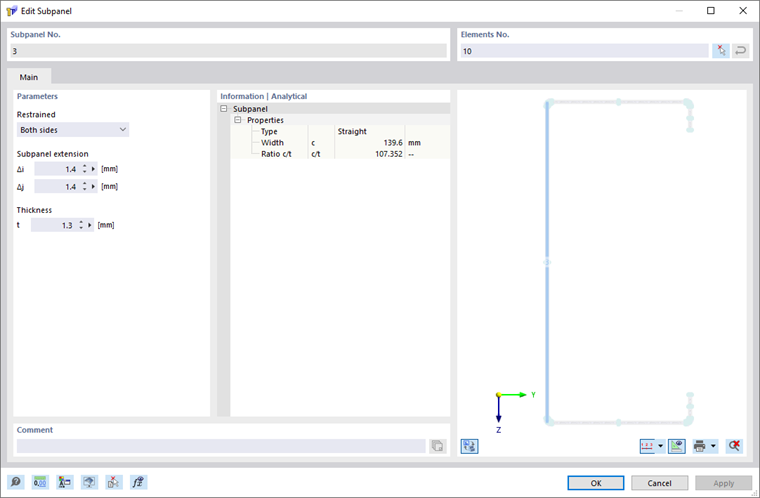

Per impostazione predefinita, i campi singoli e le loro proprietà sono derivati automaticamente dalla geometria della sezione trasversale. Se l'opzione 'Attiva input manuale dei campi singoli' è attivata, è possibile creare nuovi campi singoli, modificare i campi singoli esistenti e modificarne le proprietà. Se l'opzione è disattivata, i campi singoli sono determinati di nuovo automaticamente secondo le specifiche normative.
Il numero di un campo singolo è assegnato automaticamente, ma può essere modificato. L'ordine della numerazione è arbitrario; non è richiesta una numerazione progressiva.
Elementi n.
Sotto Elementi n. sono elencati gli elementi assegnati al campo singolo.
Nella determinazione automatica, gli elementi contigui sono raggruppati in un campo singolo, a condizione che non ci siano vincoli esterni intermedi. Se un elemento adiacente è considerato come vincolo esterno dipende dall'impostazione 'Tolleranza per campi singoli diritti' .
Nella definizione manuale, gli elementi corrispondenti possono essere inseriti direttamente o selezionati graficamente nell'area di lavoro tramite il pulsante
. È possibile assegnare più elementi a un campo singolo, purché siano contigui.
Vincolo esterno
Per ogni campo singolo, si distingue tra bordi vincolati e bordi liberi.
Le condizioni di vincolo sono determinate dalla geometria degli elementi adiacenti. Se un elemento adiacente è considerato come vincolo esterno dipende dall'impostazione 'Tolleranza per campi singoli diritti' .
Estensione campo singolo
Per l'inizio e la fine di un campo singolo, è possibile considerare rispettivamente una distanza dal bordo dell'asta. Questo valore influenza la larghezza del campo singolo.
Valori positivi aumentano la larghezza del campo singolo, valori negativi la riducono.
Spessore
Nella determinazione automatica, lo spessore minimo degli elementi assegnati è impostato come spessore di un campo singolo.
Informazioni | Analitico
Quest'area contiene le proprietà principali del campo singolo, come ad esempio tipo, larghezza e rapporto c/t.
