Jednotlivá pole jsou potřebná pro klasifikaci a výpočet účinného průřezu tenkostěnných ocelových a hliníkových průřezů.
Standardně se jednotlivá pole a jejich vlastnosti automaticky odvozují z geometrie průřezu. Pokud je aktivována možnost 'Aktivovat ruční zadání jednotlivých polí' , lze vytvářet nová jednotlivá pole, upravovat stávající a přizpůsobovat jejich vlastnosti. Pokud je tato možnost deaktivována, jednotlivá pole se znovu automaticky stanoví podle normativních předpisů.
Číslo jednotlivého pole se přiděluje automaticky, lze ho však změnit. Pořadí číslování je libovolné; průběžné číslování není nutné.
Prvky č.
Pod položkou Prvky č. jsou uvedeny prvky přiřazené k jednotlivému poli.
Při automatickém stanovení se související prvky slučují do jednoho jednotlivého pole, pokud neexistují mezilehlé podpory. Zda je sousední prvek zohledněn jako podpora, závisí na nastavení 'Tolerance pro přímá jednotlivá pole' .

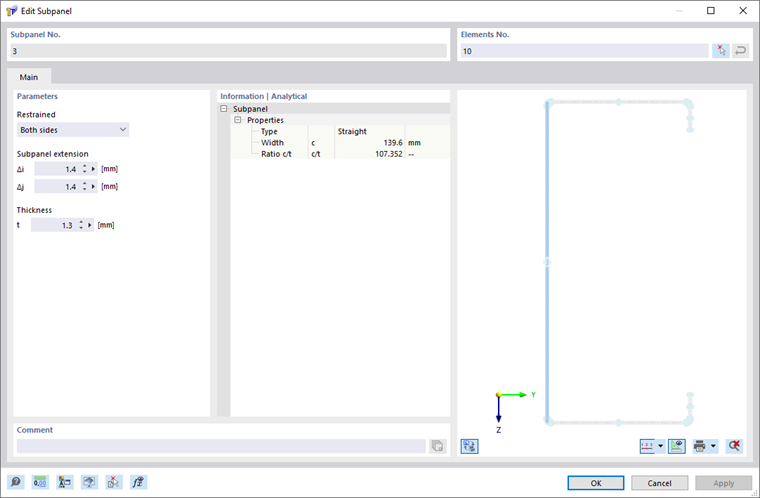

Při ruční definici lze příslušné prvky zadat přímo nebo je vybrat graficky v pracovní ploše pomocí tlačítka
. K jednomu jednotlivému poli lze přiřadit více prvků, pokud spolu souvisejí.
Podepření
U každého jednotlivého pole se rozlišuje mezi podepřenými a volnými okraji.
Podmínky podepření se stanovují z geometrie sousedních prvků. Zda je sousední prvek zohledněn jako podpora, závisí na nastavení 'Tolerance pro přímá jednotlivá pole' .
Rozšíření jednotlivého pole
Pro začátek a konec jednotlivého pole lze zohlednit vzdálenost od okraje dílu. Tato hodnota ovlivňuje šířku jednotlivého pole.
Kladné hodnoty šířku jednotlivého pole zvětšují, záporné hodnoty ji zmenšují.
Tloušťka
Při automatickém stanovení se jako tloušťka jednotlivého pole použije nejmenší tloušťka přiřazených prvků.
Informace | Analytické
Tato oblast obsahuje nejdůležitější vlastnosti jednotlivého pole, například typ, šířku a poměr c/t.
