Einzelfelder werden für die Klassifizierung und die Berechnung des wirksamen Querschnitts dünnwandiger Stahl- und Aluminiumquerschnitte benötigt.

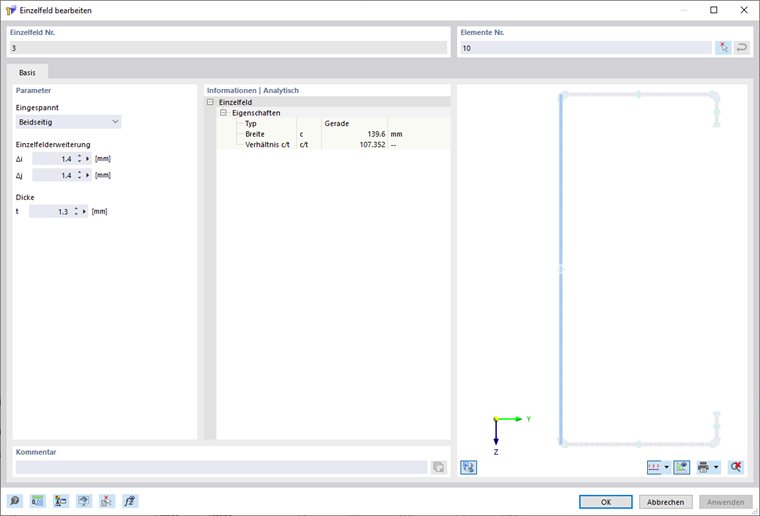

Standardmäßig werden die Einzelfelder sowie deren Eigenschaften automatisch aus der Querschnittsgeometrie abgeleitet. Ist die Option 'Manuelle Eingabe von Einzelfeldern aktivieren' aktiviert, können Einzelfelder neu angelegt, bestehende Einzelfelder geändert sowie deren Eigenschaften angepasst werden. Wird die Option deaktiviert, werden die Einzelfelder erneut gemäß den normativen Vorgaben automatisch ermittelt.
Die Nummer eines Einzelfeldes wird automatisch vergeben, kann jedoch geändert werden. Die Reihenfolge der Nummerierung ist beliebig; eine fortlaufende Nummerierung ist nicht erforderlich.
Elemente Nr.
Unter Elemente Nr. sind die dem Einzelfeld zugeordneten Elemente aufgeführt.
Bei der automatischen Ermittlung werden zusammenhängende Elemente zu einem Einzelfeld zusammengefasst, sofern keine Zwischenstützungen vorhanden sind. Ob ein angrenzendes Element als Stützung berücksichtigt wird, hängt von der Einstellung 'Toleranz für gerade Einzelfelder' ab.
Bei manueller Definition können die zugehörigen Elemente direkt eingegeben oder über die Schaltfläche
grafisch im Arbeitsbereich ausgewählt werden. Mehrere Elemente können einem Einzelfeld zugeordnet werden, sofern sie zusammenhängend sind.
Lagerung
Für jedes Einzelfeld wird zwischen gestützten und freien Rändern unterschieden.
Die Lagerungsbedingungen werden aus der Geometrie der angrenzenden Elemente ermittelt. Ob ein angrenzendes Element als Stützung berücksichtigt wird, hängt von der Einstellung 'Toleranz für gerade Einzelfelder' ab.
Einzelfelderweiterung
Für Anfang und Ende eines Einzelfeldes kann jeweils ein Abstand zum Bauteilrand berücksichtigt werden. Dieser Wert beeinflusst die Breite des Einzelfeldes.
Positive Werte vergrößern die Breite des Einzelfeldes, negative Werte verkleinern sie.
Dicke
Bei der automatischen Ermittlung wird als Dicke eines Einzelfeldes die kleinste Dicke der zugeordneten Elemente angesetzt.
Informationen | Analytisch
Dieser Bereich enthält die wichtigsten Eigenschaften des Einzelfeldes, beispielsweise Typ, Breite und c/t-Verhältnis.
