Pojedyncze panele

Pojedyncze panele są wymagane do klasyfikacji i obliczania efektywnego przekroju cienkościennych przekrojów stalowych i aluminiowych.

Domyślnie pojedyncze panele oraz ich właściwości są automatycznie wyznaczane z geometrii przekroju. Jeśli opcja 'Aktywuj ręczne wprowadzanie pojedynczych paneli' jest włączona, można tworzyć nowe pojedyncze panele, modyfikować istniejące oraz dostosowywać ich właściwości. Jeśli opcja zostanie wyłączona, pojedyncze panele zostaną ponownie automatycznie określone zgodnie z wymaganiami norm.

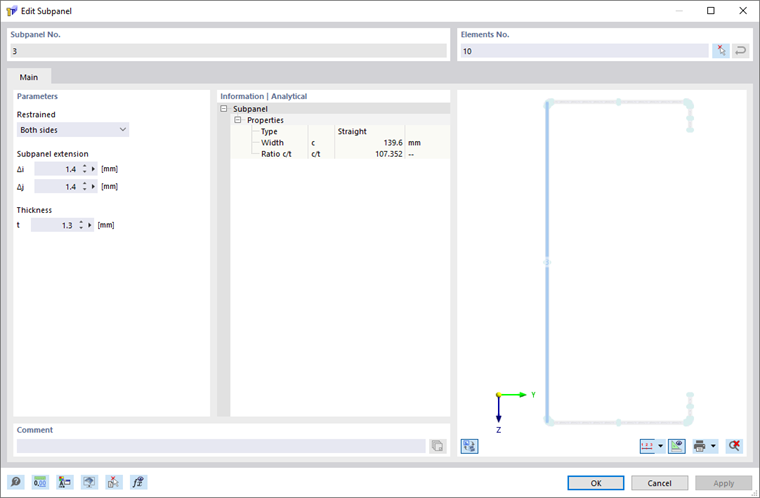

Okno dialogowe 'Edycja pojedynczego panelu'

Numer pojedynczego panelu jest nadawany automatycznie, ale może zostać zmieniony. Kolejność numeracji jest dowolna; numeracja ciągła nie jest wymagana.

Numery elementów

W Numerach elementów wymienione są elementy przypisane do pojedynczego panelu.

Podczas automatycznego określania, sąsiadujące elementy są łączone w pojedynczy panel, o ile nie występują podpory pośrednie. To, czy sąsiedni element jest uwzględniany jako podpora, zależy od ustawienia 'Tolerancja dla prostych pojedynczych paneli' .

Przy definicji ręcznej, odpowiednie elementy można wprowadzić bezpośrednio lub wybrać graficznie w obszarze roboczym za pomocą przycisku . Do pojedynczego panelu można przypisać wiele elementów, o ile są one połączone.

Podparcie

Dla każdego pojedynczego panelu rozróżnia się krawędzie podparte i swobodne.

Warunki podparcia są określane na podstawie geometrii sąsiednich elementów. To, czy sąsiedni element jest uwzględniany jako podpora, zależy od ustawienia 'Tolerancja dla prostych pojedynczych paneli' .

Rozszerzenie pojedynczego panelu

Dla początku i końca pojedynczego panelu można uwzględnić odległość od krawędzi elementu. Wartość ta wpływa na szerokość pojedynczego panelu.

Wartości dodatnie zwiększają szerokość pojedynczego panelu, wartości ujemne ją zmniejszają.

Grubość

Podczas automatycznego określania, jako grubość pojedynczego panelu przyjmowana jest najmniejsza grubość przypisanych elementów.

Informacje | Analityczne

Ta sekcja zawiera najważniejsze właściwości pojedynczego panelu, na przykład typ, szerokość i stosunek c/t.
