Panneaux isolés sont nécessaires pour la classification et le calcul de la section efficace des sections en acier et en aluminium à parois minces.

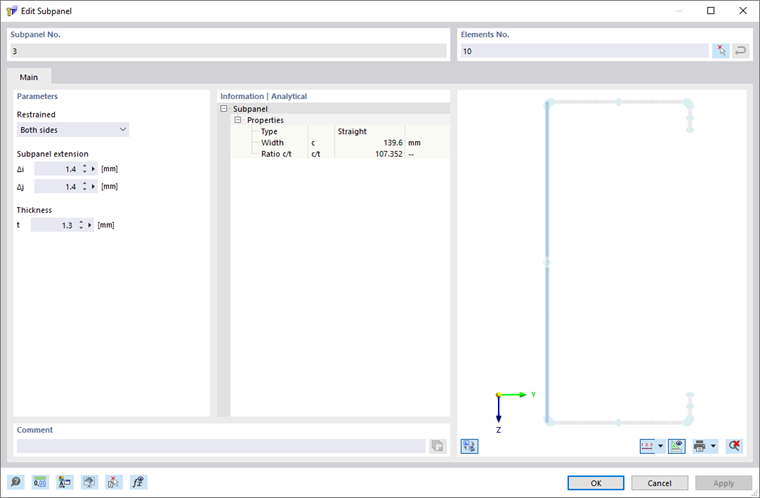

Par défaut, les panneaux isolés ainsi que leurs propriétés sont automatiquement déduits de la géométrie de section. Si l'option 'Activer la saisie manuelle des panneaux isolés' est activée, de nouveaux panneaux isolés peuvent être créés, des panneaux isolés existants peuvent être modifiés et leurs propriétés peuvent être ajustées. Si l'option est désactivée, les panneaux isolés sont à nouveau déterminés automatiquement selon les spécifications normatives.
Le numéro d'un panneau isolé est attribué automatiquement, mais peut être modifié. L'ordre de numérotation est quelconque ; une numérotation continue n'est pas nécessaire.
Éléments n°
Dans la section Éléments n°, les éléments attribués au panneau isolé sont listés.
Lors de la détermination automatique, les éléments connexes sont regroupés en un panneau isolé, pour autant qu'aucun appui intermédiaire ne soit présent. Le fait qu'un élément adjacent soit considéré comme un appui dépend du paramètre 'Tolérance pour panneaux isolés rectilignes' .
Lors d'une définition manuelle, les éléments correspondants peuvent être saisis directement ou sélectionnés graphiquement dans la zone de travail via le bouton
. Plusieurs éléments peuvent être attribués à un panneau isolé, pour autant qu'ils soient connexes.
Appui
Pour chaque panneau isolé, il est fait la distinction entre les bords appuyés et les bords libres.
Les conditions d'appui sont déterminées à partir de la géométrie des éléments adjacents. Le fait qu'un élément adjacent soit considéré comme un appui dépend du paramètre 'Tolérance pour panneaux isolés rectilignes' .
Extension du panneau isolé
Pour le début et la fin d'un panneau isolé, une distance au bord de la pièce peut être prise en compte. Cette valeur influence la largeur du panneau isolé.
Des valeurs positives augmentent la largeur du panneau isolé, des valeurs négatives la réduisent.
Épaisseur
Lors de la détermination automatique, l'épaisseur d'un panneau isolé est définie comme étant la plus petite épaisseur des éléments attribués.
Informations | Analytique
Cette section contient les principales propriétés du panneau isolé, par exemple le type, la largeur et le rapport c/t.
