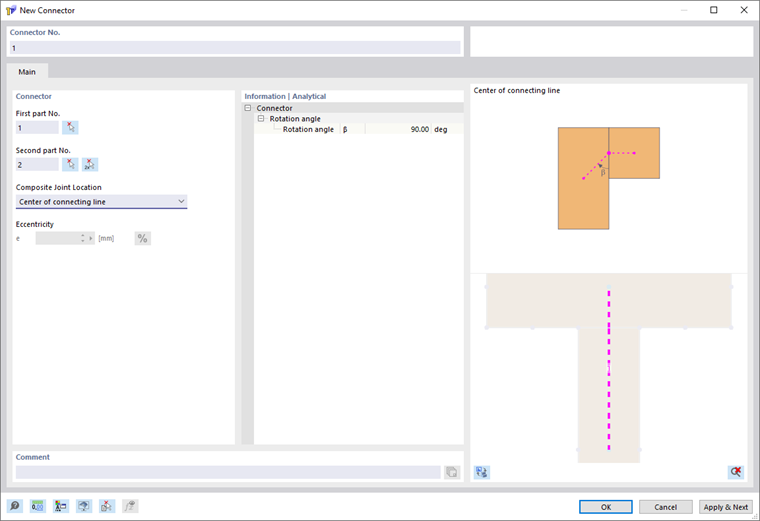

Spojovací prostředky slouží ke vzájemnému spojení jednotlivých částí kompozitního průřezu.
Číslo spojovacího prostředku je přiděleno automaticky, lze jej však změnit. Při číslování nezáleží na pořadí. Číslování nemusí být souvislé; mezery v číslování jsou přípustné.
První část č. / Druhá část č.
První a druhou částí určujete, které části budou spojovacím prostředkem vzájemně spojeny. Přiřazení jako první nebo druhá část je relevantní pro pozdější použití v programu RFEM. Pokud je v programu RFEM definován liniový kloub pro spojovací prostředek, je tento umístěn na první části.
Poloha kompozitního spoje
Spojovací prostředek je generován mezi těžišti obou částí. Kompozitní spoj přitom leží na společné spojovací linii obou částí. Spojovací prostředek probíhá od těžiště první části ke kompozitnímu spoji a odtud dále k těžišti druhé části.
Volbou Střed spojovací linie je kompozitní spoj umístěn uprostřed společné spojovací linie. Alternativně můžete volbou Střed spojovací linie s excentricitou zadat excentrickou polohu kompozitního spoje na této spojovací linii. Excentricita se definuje v poli Excentricita e.
Nemají-li obě části žádnou společnou spojovací linii, je spojovací prostředek definován přímo mezi těžišti obou částí. V tomto případě nelze určit polohu kompozitního spoje na spojovací linii.
Informace | Analyticky
Tato část zobrazuje úhel mezi spojovacím prostředkem první části a společnou spojovací linií obou částí.
