Los conectores sirven para unir entre sí las distintas partes de una sección mixta.
El número del conector se asigna automáticamente, pero se puede cambiar. El orden no juega ningún papel en la numeración. Tampoco tiene que ser consecutiva; se permiten huecos en la numeración.

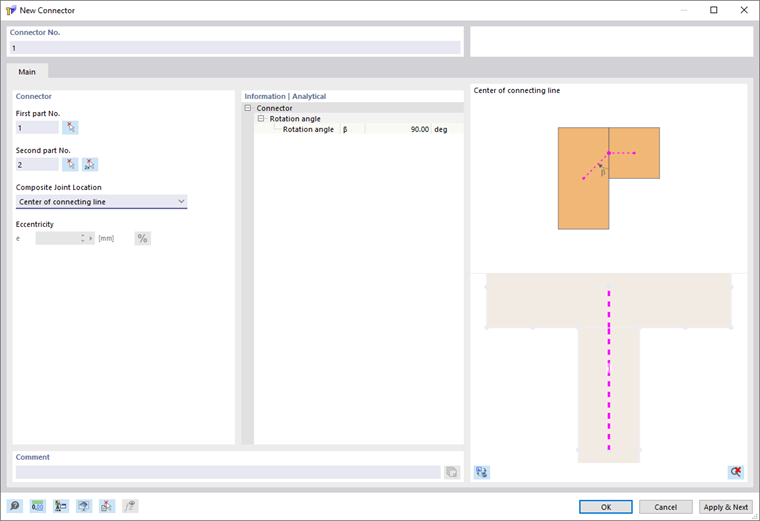

Primera parte n.º / Segunda parte n.º
Con la primera y la segunda parte, determina qué partes se conectan entre sí mediante el conector. La asignación como primera o segunda parte es relevante para el uso posterior en RFEM. Si se define una articulación lineal para el conector en RFEM, ésta se posiciona en la primera parte.
Posición de la unión mixta
El conector se genera entre los centros de gravedad de las dos partes. La unión mixta se encuentra en la línea de conexión común de las dos partes. Por lo tanto, el conector se extiende desde el centro de gravedad de la primera parte hasta la unión mixta y desde allí hasta el centro de gravedad de la segunda parte.
Con la selección Centro de la línea de conexión, la unión mixta se dispone en el centro de la línea de conexión común. Alternativamente, puede definir una posición excéntrica de la unión mixta en esta línea de conexión con la selección Centro de la línea de conexión con excentricidad. La excentricidad se define en el campo Excentricidad e.
Si las dos partes no tienen una línea de conexión común, el conector se define directamente entre los centros de gravedad de las dos partes. En este caso, no se puede definir ninguna posición de la unión mixta en una línea de conexión.
Información | Analítico
Esta sección muestra el ángulo entre el conector de la primera parte y la línea de conexión común de las dos partes.
