Connecteurs servent à relier les différentes parties d'une section composite entre elles.
Le numéro de connecteur est attribué automatiquement, mais il peut être modifié. L'ordre n'a aucune importance pour la numérotation. Elle ne doit pas non plus être continue ; des lacunes dans la numérotation sont autorisées.
Première partie n° / Deuxième partie n°

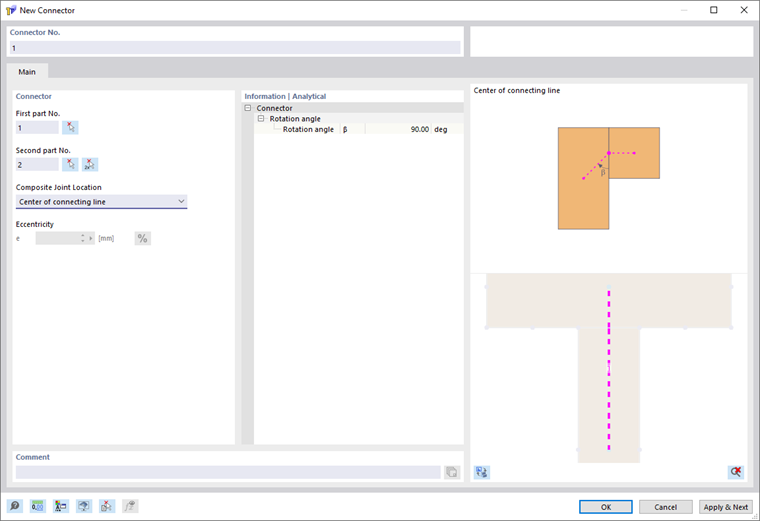

Avec la première et la deuxième partie, vous déterminez quelles parties sont reliées entre elles par le connecteur. L'affectation en tant que première ou deuxième partie est pertinente pour l'utilisation ultérieure dans RFEM. Si une articulation linéique est définie dans RFEM pour le connecteur, celle-ci est positionnée sur la première partie.
Position de l'assemblage composite
Le connecteur est généré entre les centres de gravité des deux parties. L'assemblage composite se trouve sur la ligne de connexion commune des deux parties. Le connecteur s'étend ainsi du centre de gravité de la première partie jusqu'à l'assemblage composite, puis de là jusqu'au centre de gravité de la deuxième partie.
Avec la sélection Milieu de la ligne de connexion, l'assemblage composite est disposé au milieu de la ligne de connexion commune. Alternativement, avec la sélection Milieu de la ligne de connexion avec excentrement, vous pouvez définir une position excentrique de l'assemblage composite sur cette ligne de connexion. L'excentrement est défini dans le champ Excentrement e.
Si les deux parties n'ont pas de ligne de connexion commune, le connecteur est défini directement entre les centres de gravité des deux parties. Dans ce cas, aucune position de l'assemblage composite sur une ligne de connexion ne peut être définie.
Informations | Analytique
Cette section affiche l'angle entre le connecteur de la première partie et la ligne de connexion commune des deux parties.
