Connettori servono a collegare tra loro le singole parti di una sezione composita.

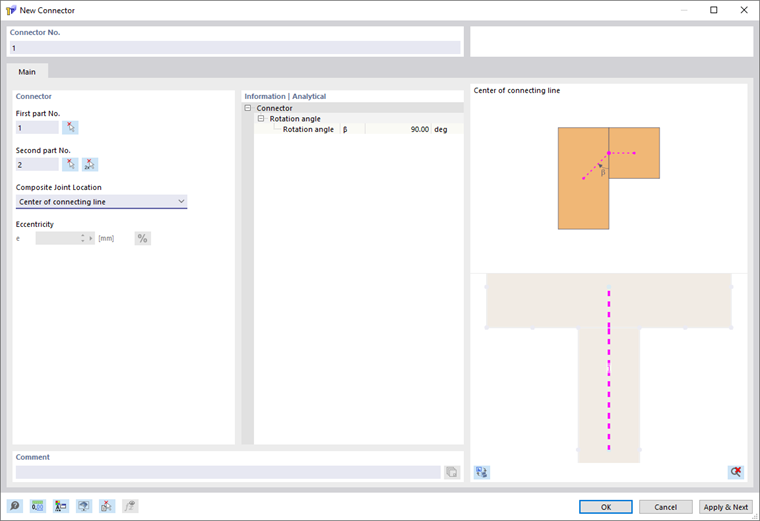

Il numero del connettore viene assegnato automaticamente, ma può essere modificato. L'ordine non ha alcun ruolo nella numerazione. Non deve essere necessariamente sequenziale; sono ammesse lacune nella numerazione.
Prima parte n. / Seconda parte n.
Con la prima e la seconda parte si stabilisce quali parti vengono collegate tra loro dal connettore. L'assegnazione come prima o seconda parte è rilevante per il successivo utilizzo in RFEM. Se in RFEM viene definito un vincolo interno della linea per il connettore, questo viene posizionato sulla prima parte.
Posizione del giunto composito
Il connettore viene generato tra i centri di gravità delle due parti. Il giunto composito si trova sulla linea di collegamento comune delle due parti. Il connettore si estende quindi dal centro di gravità della prima parte fino al giunto composito e da lì prosegue fino al centro di gravità della seconda parte.
Con la selezione Centro della linea di collegamento, il giunto composito viene disposto al centro della linea di collegamento comune. In alternativa, con la selezione Centro della linea di collegamento con eccentricità è possibile definire una posizione eccentrica del giunto composito su questa linea di collegamento. L'eccentricità viene definita nel campo Eccentricità e.
Se le due parti non hanno una linea di collegamento comune, il connettore viene definito direttamente tra i centri di gravità delle due parti. In questo caso non è possibile definire una posizione del giunto composito su una linea di collegamento.
Informazioni | Analitico
Questa sezione mostra l'angolo tra il connettore della prima parte e la linea di collegamento comune delle due parti.
