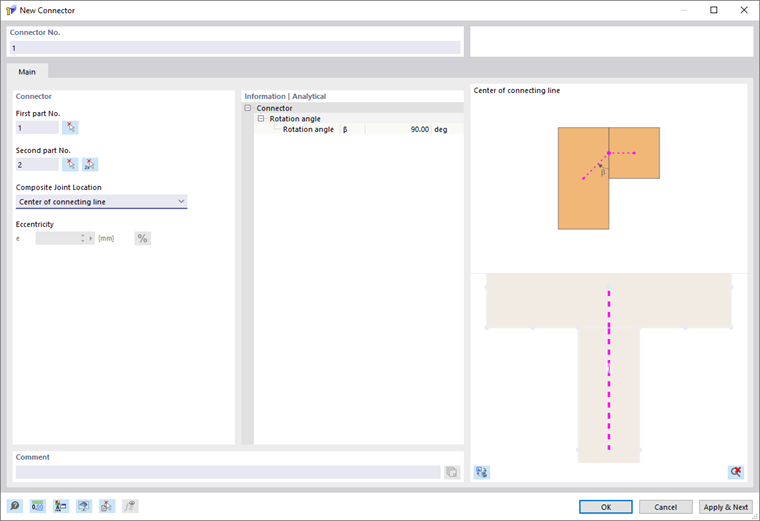

Łączniki służą do łączenia ze sobą poszczególnych części przekroju zespolonego.
Numer łącznika jest nadawany automatycznie, ale można go zmienić. Kolejność nie ma znaczenia przy numeracji. Nie musi być również ciągła; dopuszczalne są luki w numeracji.
Pierwsza część nr / Druga część nr
Za pomocą pierwszej i drugiej części określa się, które części są połączone ze sobą łącznikiem. Przyporządkowanie jako pierwsza lub druga część ma znaczenie dla późniejszego wykorzystania w programie RFEM. Jeśli w programie RFEM dla łącznika zdefiniowano przegub liniowy, zostanie on umieszczony na pierwszej części.
Położenie złącza zespolonego
Łącznik jest generowany między środkami ciężkości obu części. Złącze zespolone znajduje się przy tym na wspólnej linii łączącej obu części. Łącznik przebiega zatem od środka ciężkości pierwszej części do złącza zespolonego, a stamtąd dalej do środka ciężkości drugiej części.
Po wybraniu opcji Środek linii łączącej złącze zespolone zostanie umieszczone w środku wspólnej linii łączącej. Alternatywnie można wybierając opcję Środek linii łączącej z mimośrodem określić mimośrodowe położenie złącza zespolonego na tej linii łączącej. Mimośród definiuje się w polu Mimośród e.
Jeśli obie części nie mają wspólnej linii łączącej, łącznik jest definiowany bezpośrednio między środkami ciężkości obu części. W takim przypadku nie można określić położenia złącza zespolonego na linii łączącej.
Informacje | Analitycznie
Ta sekcja pokazuje kąt między łącznikiem pierwszej części a wspólną linią łączącą obu części.
