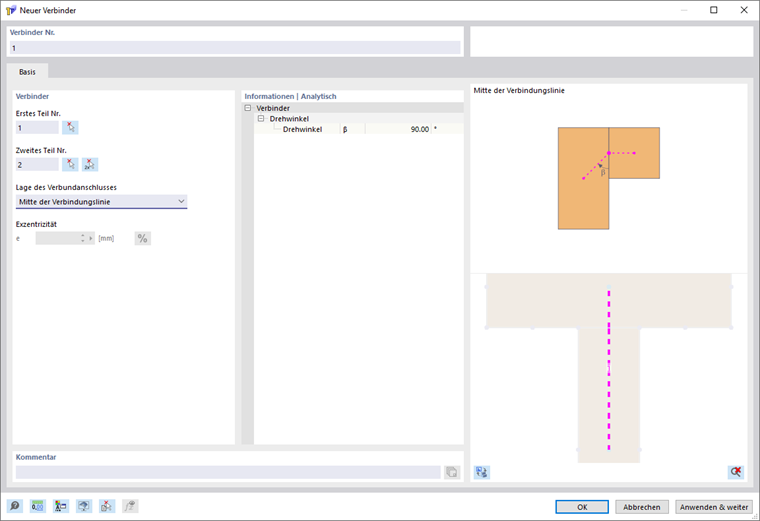

Verbinder dienen dazu, die einzelnen Teile eines Verbundquerschnitts miteinander zu verbinden.
Die Verbindernummer wird automatisch vergeben, kann jedoch geändert werden. Bei der Nummerierung spielt die Reihenfolge keine Rolle. Sie muss auch nicht fortlaufend sein; Lücken in der Nummerierung sind zulässig.
Erstes Teil Nr. / Zweites Teil Nr.
Mit dem ersten und zweiten Teil legen Sie fest, welche Teile durch den Verbinder miteinander verbunden werden. Die Zuordnung als erstes bzw. zweites Teil ist für die spätere Verwendung in RFEM relevant. Wenn in RFEM ein Liniengelenk für den Verbinder definiert wird, wird dieses am ersten Teil positioniert.
Lage des Verbundanschlusses
Der Verbinder wird zwischen den Schwerpunkten der beiden Teile generiert. Der Verbundanschluss liegt dabei auf der gemeinsamen Verbindungslinie der beiden Teile. Der Verbinder verläuft somit vom Schwerpunkt des ersten Teils bis zum Verbundanschluss und von dort weiter bis zum Schwerpunkt des zweiten Teils.
Mit der Auswahl Mitte der Verbindungslinie wird der Verbundanschluss in der Mitte der gemeinsamen Verbindungslinie angeordnet. Alternativ können Sie mit der Auswahl Mitte der Verbindungslinie mit Exzentrizität eine exzentrische Lage des Verbundanschlusses auf dieser Verbindungslinie festlegen. Die Exzentrizität wird im Feld Exzentrizität e definiert.
Haben die beiden Teile keine gemeinsame Verbindungslinie, wird der Verbinder direkt zwischen den Schwerpunkten der beiden Teile definiert. In diesem Fall kann keine Lage des Verbundanschlusses auf einer Verbindungslinie festgelegt werden.
Informationen | Analytisch
Dieser Abschnitt zeigt den Winkel zwischen dem Verbinder des ersten Teils und der gemeinsamen Verbindungslinie der beiden Teile.
