控制面板

只有在工作窗口中有计算结果时才会出现控制面板。 它提供了各种显示和控制选项。 您可以通过点击【视图】菜单上的【控制面板】来显示和隐藏该面板。 或者使用 板 按钮。

信息

您可以在标题栏中“抓取”该面板,然后将其移至工作区。 要停靠该面板,请双击其标题栏或将其移至窗口框架。

控制面板包含多个选项卡,您可以在其中设置颜色、系数和需要显示结果的对象。

颜色

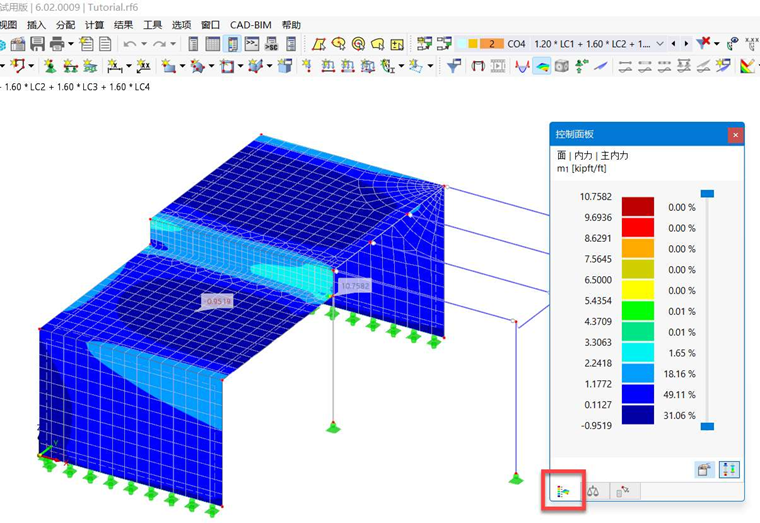

如果结果图形为彩色,第一个选项卡将显示具有指定值范围的色阶。

默认情况下是一个包含 11 种颜色的色阶,对应结果的最大值到最小值。 颜色旁边的百分比值表示该颜色范围占总分布的百分比。

如果除了面结果外,还显示了杆件的结果图,则出现两个'颜色'选项卡(见上图)。 在这种情况下,颜色分配是单独控制的。

编辑颜色

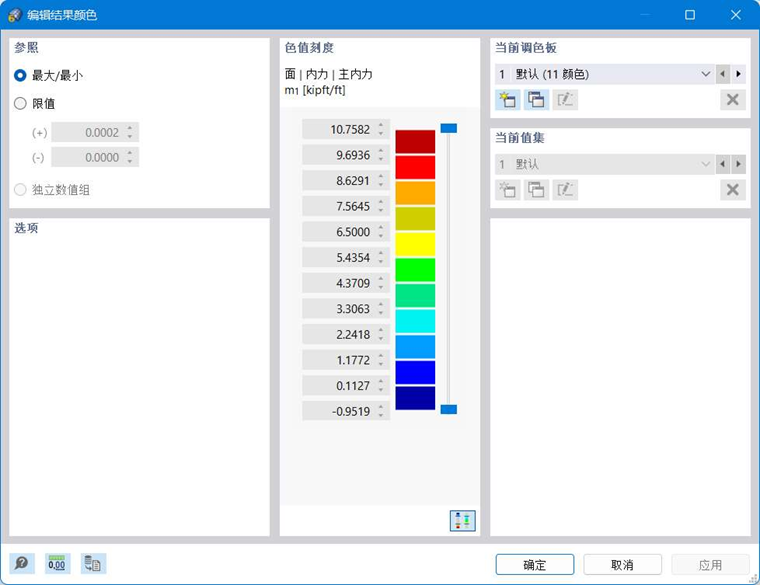

要调整色阶,请双击其中一种颜色或单击面板中的 编辑 按钮。 出现【编辑结果颜色】对话框。

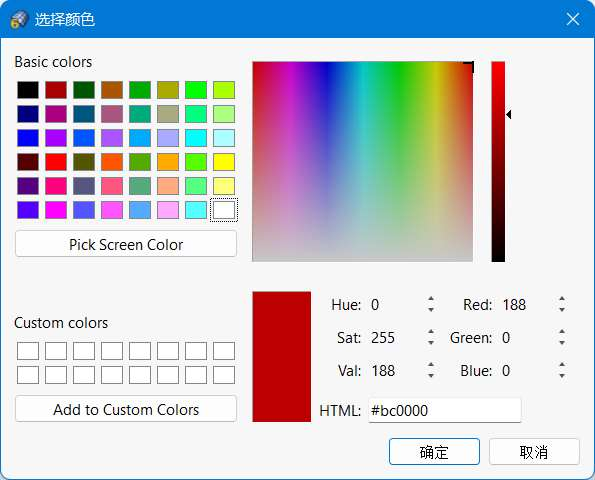

要更改颜色,请双击相应的颜色字段。 在【选择颜色】对话框中,您可以调整颜色。

编辑值

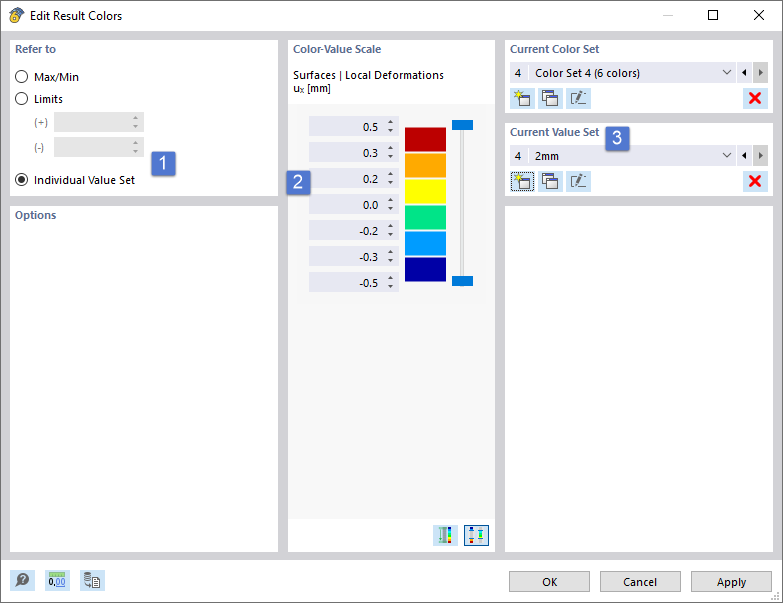

要编辑分配给颜色的值,请双击其中一种颜色,或单击面板中的 编辑 按钮。 在{%! 现在,您可以手动定义各个颜色范围 (2) 之间的值。 请注意,值严格按降序排列。

提示

如果只指定最大和最小值,则可以使用 填充面板值 按钮来创建相等间隔的中间值。

使用对话框的'当前值集'部分中的 新建 按钮可以创建数值刻度 (3) 并分配用户自定义的数值范围。 此功能类似于保存色阶(见图{%! 数值集与模型相关联;请注意,

调整颜色范围

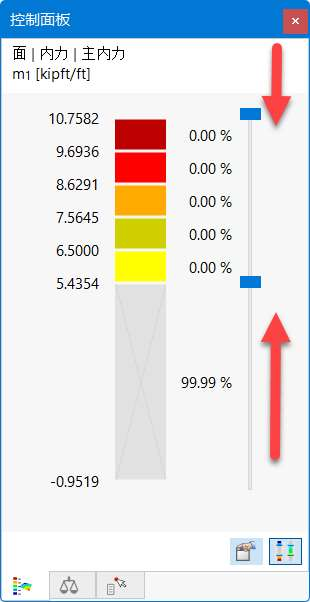

要减少颜色范围,请使用色阶旁边的滑块。 可以从两端缩小范围。

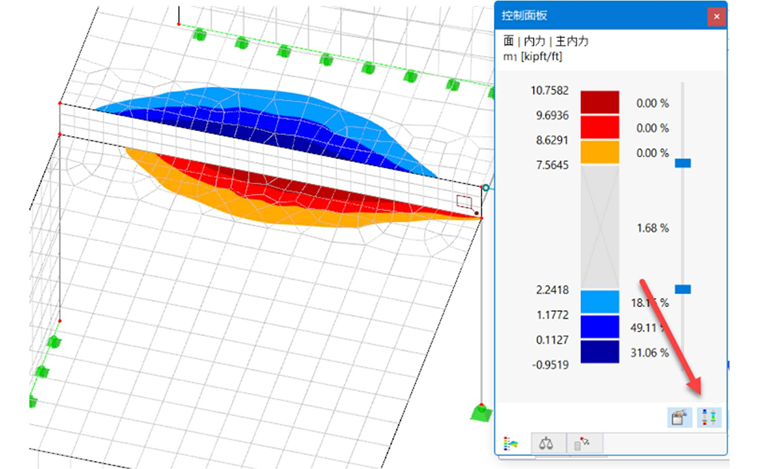

使用 显示面板区域 按钮可以在显示数值的范围之间进行切换。 例如,这样可以只显示极值的范围。

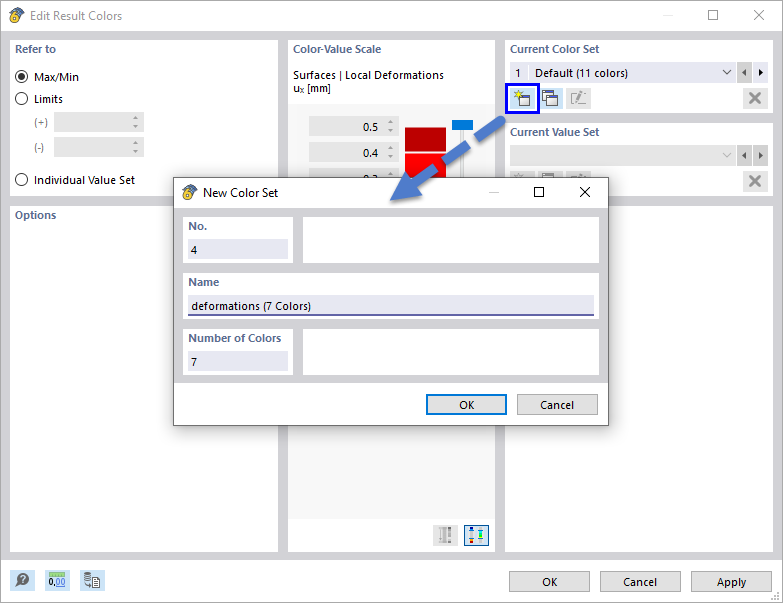

使用对话框的'当前颜色集'部分中的 新建 按钮,可以创建用户自定义的色阶和颜色范围。

系数

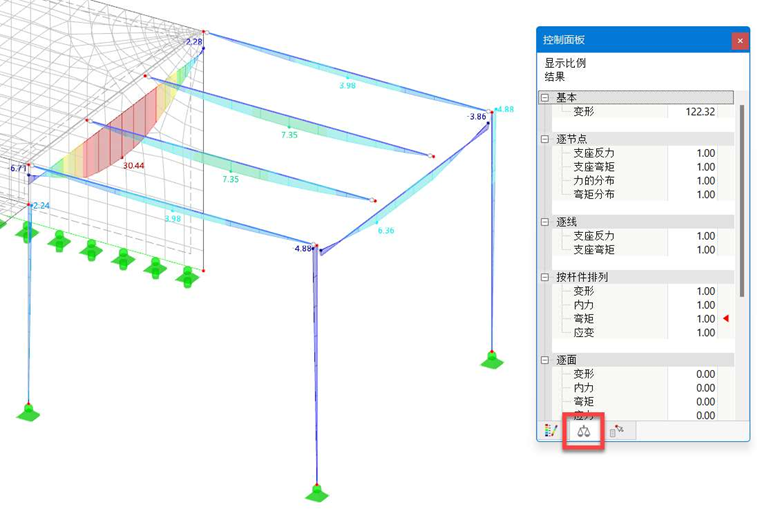

在【系数】选项卡中,您可以调整图形显示的比例系数。

显示系数的顺序按照导航器树中的结果类别进行排序。 红色三角形指示当前结果的调整系数。

对象

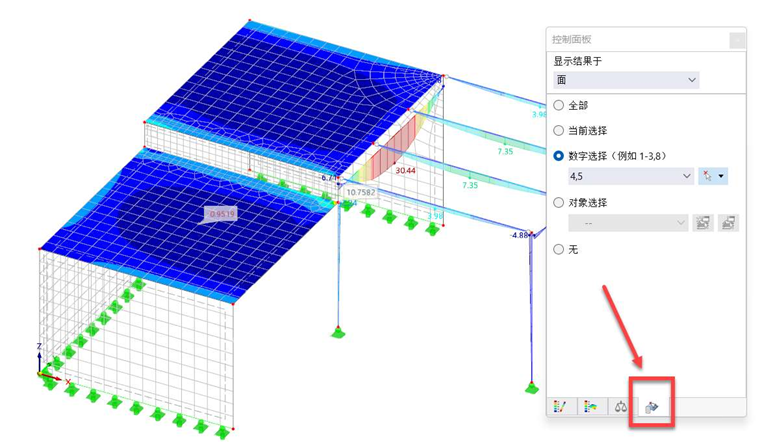

【对象】选项卡控制着特定杆件、面或实体的显示结果。

在【结果显示于】列表中,选择那些需要单独显示结果的对象。

现在,使用复选框来控制哪些对象需要显示结果。

  • 全部: 显示所有对象的结果。
  • 当前选择: 仅显示被选择对象的结果。

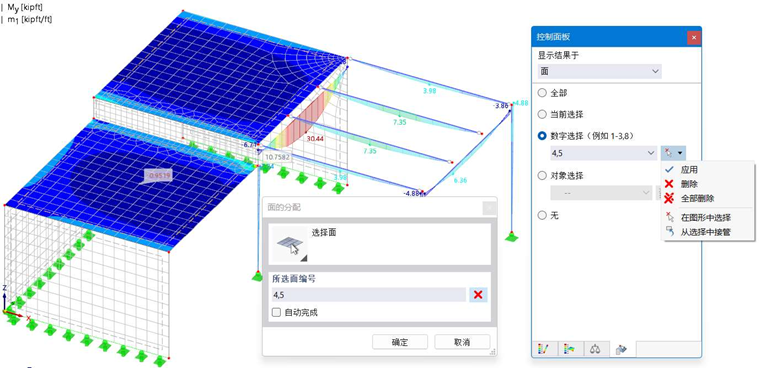

  • 编号选择: 仅显示输入编号的对象的结果。 您也可以以图形方式选择对象(见图片以图形方式确定杆件编号)。
  • 对象选择: 显示 对象选择(OS) 的对象的结果。 在列表中选择对象选择,或使用 新建对象选择 按钮创建新的对象选择。
  • 无: 不会显示指定类型对象的结果。

当选择【编号选择】时,为了从图形中选择对象并传入编号,请打开输入栏旁边的列表按钮。 点击【在图形中选择】,然后在工作窗口中选择相关的对象。

信息

面板中的对象选择也会影响结果表格: 如果您将面板中显示的结果设置为两个杆件,如上图所示,那么'杆件 | 内力'表格只显示这两个杆件的结果。
