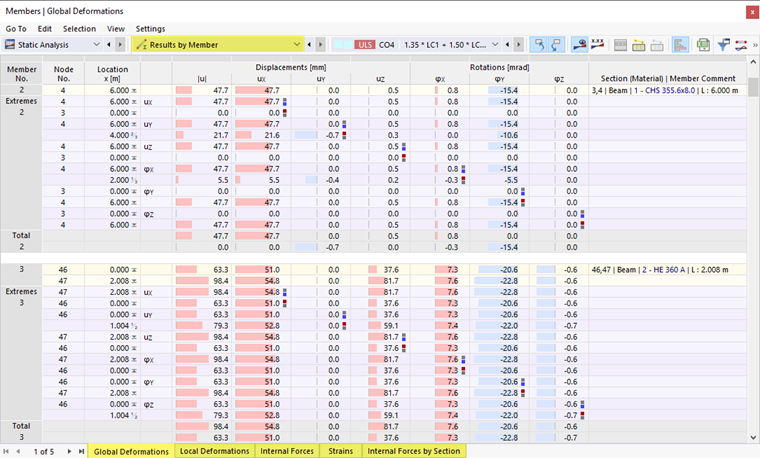

用户可以在导航器-结果中勾选【杆件】来查看图形形式的杆件计算结果， 也可在表格中查看数据形式的杆件计算结果。
warp
图片 {% 许多#image025865 Ergebnisse stabweise in Tabelle]] zeigt die Tabelle mit den globalen Stabverformungen. Diese sind auf die Achsen X, Y und Z bezogen. Die lokalen Verformungen beziehen sich auf die Achsen der Stäbe, deren Bezeichnungen von den Vorgaben in den Basisangaben abhängen (siehe Kapitel 【设置和选项】 章节）。
局部变形的正负号规定如下： Eine positive Verschiebung erfolgt in die Richtung der positiven lokalen Achse, eine positive Verdrehung rechtsschraubig um die positive Stabachse.

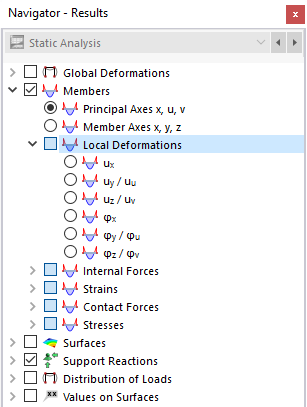

对于使用非对称截面的杆件，用户可以在导航器中选择以截面局部坐标系还是截面主轴来进行表示（见图在导航器中选择杆件局部变形）。
面的变形的类型和相关说明如下：
| |u| | 总变形的绝对值 |
| ux | 沿局部坐标轴x方向的位移 |
| uy | 沿局部坐标轴y方向的位移 |
| uz | 沿局部坐标轴z方向的位移 |
| φx | 绕局部坐标轴x方向的转角 |
| φy | 绕局部坐标轴y方向的转角 |
| φz | 绕局部坐标轴z方向的转角 |
Die Tabelle listet die Verformungen eines jeden Stabes für die Stellen auf, die im 【结果表管理器】 中的设置。 更多介绍可以查阅该章节。
Wenn Sie ein Stabendgelenk mit plastischen Eigenschaften definiert haben, werden in der Tabelle 'Ausnutzungen der lokalen plastischen Verformungen' die Fließgrenzen, Fließschnittgrößen und Akzeptanzkriterien ausgegeben.
内力

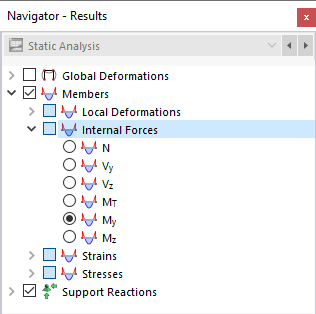

用户可在【导航器-结果】中勾选杆件的内力，以图形的形式查看杆件的内力。 对于非对称截面，用户可以在导航器中选择结果参照主轴 u 和 v 进行表达还是参照默认输入轴 y 和 z 进行表达（见图在导航器中选择局部杆件变形 )。 勾选参照主轴或者输入轴进行表达后，表格中的内容也会同步更改。
Der grafische Schnittgrößenverlauf basiert auf den Ergebniswerten gemäß der Stabteilungen, die im Dialog Stabteilungen für die Berechnung vorgegeben sind.
In der Tabelle werden die Schnittgrößen eines jeden Stabes für die Stellen ausgewiesen, die im 【结果表管理器】 中的设置。 更多介绍可以查阅该章节。
杆件内力的说明如下：
| N | 沿杆件局部坐标轴x轴的内力，即轴力 |
| Vy | 沿杆件局部坐标轴y轴的内力，即y方向剪力 |
| Vz | 沿杆件局部坐标轴z轴的内力，即z方向剪力 |
| MT | 绕杆件局部坐标轴x轴的扭矩 |
| My | 绕杆件局部坐标轴y轴的弯矩 |
| Mz | 绕杆件局部坐标轴z轴的弯矩 |
杆件内力的正负号说明如下：
Das Biegemoment My ist positiv, wenn an der positiven Stabseite (in Richtung der Achse z) Zugspannnungen entstehen. Mz ist positiv, wenn an der positiven Stabseite (in Richtung der Achse y) Druckspannungen die Folge sind. 扭矩、轴力和剪力的符号定义符合以下约定： 如果轴力、剪力沿局部坐标轴正方向，则为正；如果扭矩绕局部坐标轴x轴正方向逆时针旋转，则为正。
Die oben beschriebene Schnittgrößenregelung gilt nur, wenn die lokale Stabachse z 'nach unten' orientiert ist (siehe Kapitel 【设置和选项】 章节）。 如果杆件局部 z 轴 ' 向上 ' 为正，那么正的弯矩 My会在杆件下侧纤维产生压应力。

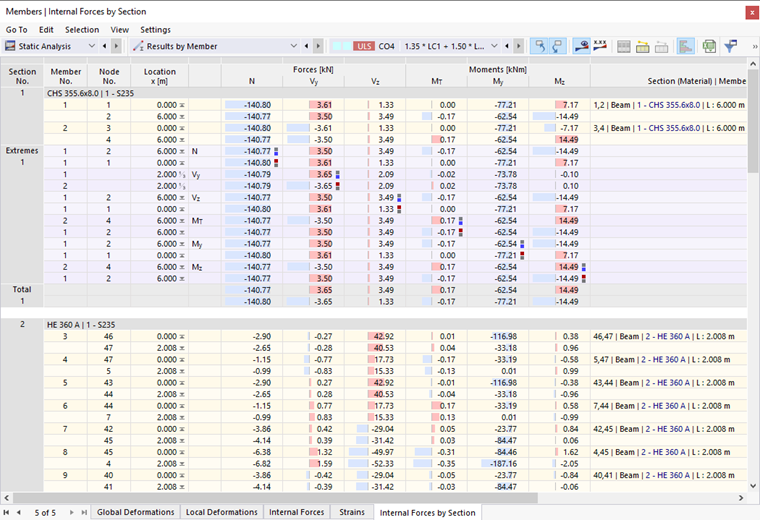

除了“内力”(按杆件表示)表格，在“结果(按杆件)”的表格中，还拥有“内力(按截面表示)”子表格。 用户可以在该表格中查看各个截面对应的杆件内力和截面最大内力对应的杆件。
应变

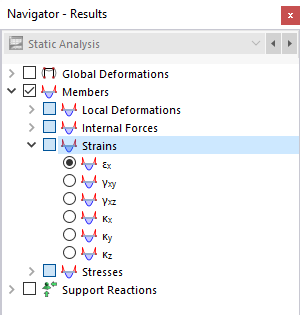

杆件的应变分为正应变和剪应变， 杆件中的应力(如需查看杆件应力，需在模型-基本数据中勾选应力-应变分析模块)导致杆件产生应变。
Der Verzerrungstensor für das eindimensionale Stabelement lautet wie folgt:
剪应变表达式如下：

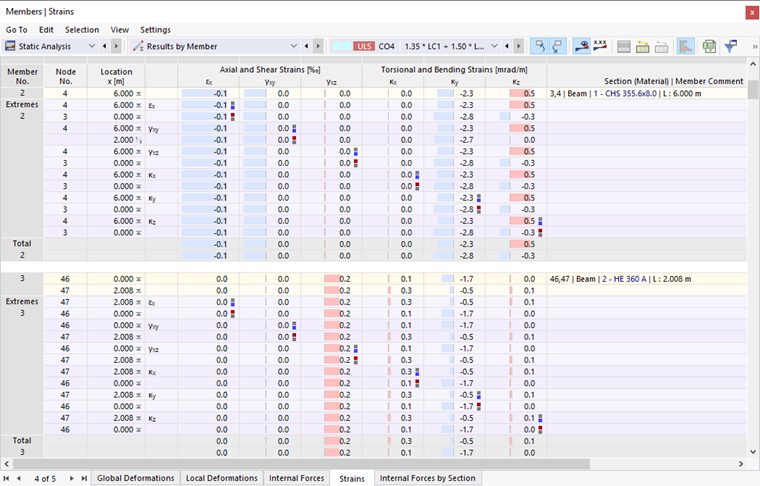

杆件的应变及相关说明如下：
| εx | 杆件沿局部坐标轴x方向的应变 |
| γxy | 杆件沿局部坐标轴y方向的应变 |
| γxz | 杆件沿局部坐标轴z方向的应变 |
| κx | 杆件绕局部坐标轴x方向的曲率 |
| κy | 杆件绕局部坐标轴y方向的曲率 |
| κz | 杆件绕局部坐标轴z方向的曲率 |
接触力

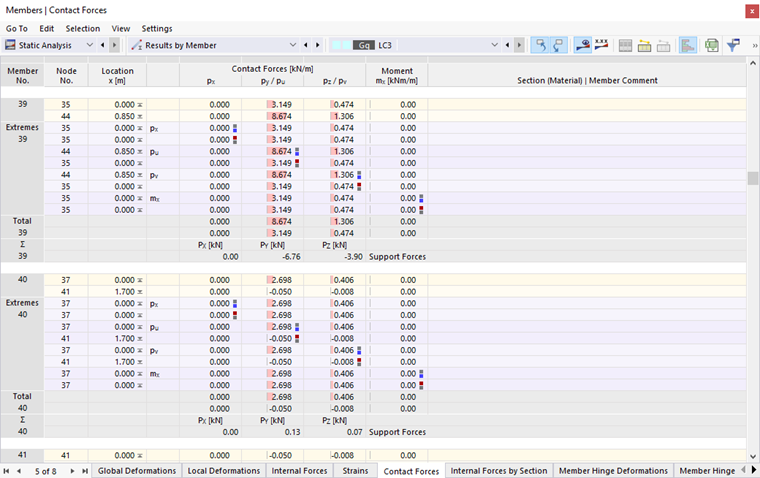

Für Stäbe, die mit einem Stablager versehen sind, können Sie im Navigator und in der Tabelle die 'Kontaktkräfte' anzeigen lassen.

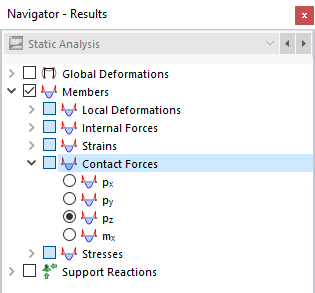

接触受力px、py、pz参照杆件局部坐标系进行表示， 显示的是单位长度的接触受力。 对于使用非对称截面的杆件，用户可以在导航器中选择以截面局部坐标系还是截面主轴来进行表示（见图在导航器中选择杆件局部变形）。
绕杆件局部坐标轴x轴的接触弯矩 mx也显示的是单位长度的受力。
荷载总和和支座反力总和
对于每个荷载工况和荷载组合，用户可以在表格末尾查看【荷载总和和支座反力总和】。 Diese Bilanz wird eine Differenz ausweisen, wenn das Modell auch Knotenlager aufweist. 面支座、节点支座、杆件支座、线支座的支座反力总和才可与荷载总和平衡。
应力
Mit den Einträgen der Kategorie 'Spannungen' lassen sich die Verläufe der Normalspannungen, Schubspannungen und Vergleichsspannungen an den Stabquerschnitten grafisch darstellen. Hierzu ist keine Lizenz für das Add-On Spannungs-Dehnungs-Berechnung erforderlich. Für die umhüllenden Ergebnisse von Ergebniskombinationen und Bemessungssituationen jedoch ist keine Ausgabe von Querschnittsspannungen möglich.
In der Kategorie 'Spannungen' stehen verschiedene Spannungskomponenten und -kombinationen zur Auswahl. So können Sie beispielsweise den Verlauf der Zug- und Druckspannungen infolge Biegung überprüfen, die an den Flanschen eines I-Profils vorliegen. Die Wertezuordnung ist im Panel geregelt. Im Kapitel Steuerpanel ist beschrieben, wie Sie die Farben und Werte anpassen können.
Die Spannungen werden mit einer FEM-Berechnung aus den Schnittgrößen und Querschnittskennwerten ermittelt.
