旋转

选择你要旋转的模型、荷载或者辅助对象。 然后点击 按钮（见图 # extbookmark 手册|图片027068|建模工具 #)。 在【旋转】对话框中，您可以选择在旋转时是否复制对象，并定义相关参数。

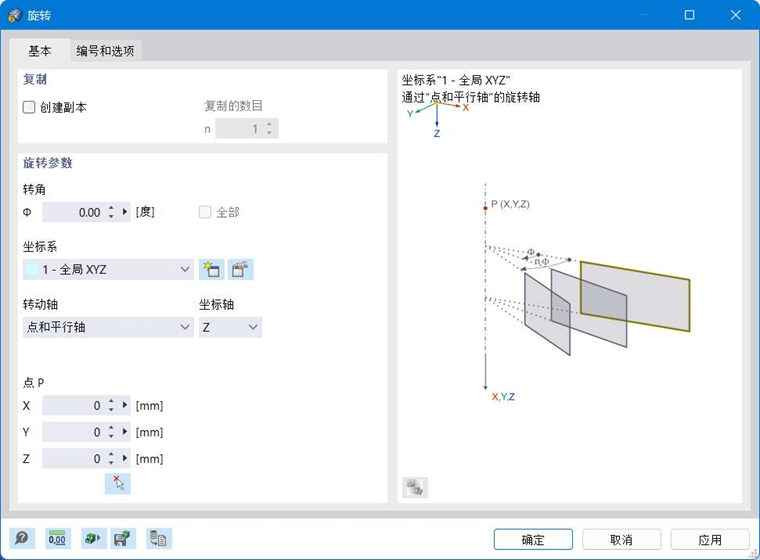

'旋转'对话框

基本

【基本】选项卡里管理着旋转对象的基本参数。

复制

如果没有勾选【创建副本】复选框，则会旋转所选对象。 如果您想要创建一个或多个副本，请勾选该复选框。 然后，输入要复制的数量【复制的数目】。

旋转参数

输入【转角】Φ。 该角度是相对于坐标系的顺时针方向。 当创建多个副本时，【全部】复选框决定着你的输入的角度是单个副本之间还是在原始副本和最后一个副本之间的角度。

定义对象旋转的【坐标系】。 您可以在列表中选择一个 用户自定义坐标系 ，或使用 按钮创建一个新的坐标系。

在【转动轴】列表中，有两种定义旋转轴的选项：

• 点和平行轴: 旋转轴与指定坐标系的轴平行。 在右侧列表中选择【坐标轴】，然后输入位于旋转轴上的【点 P】。
• 两个点： 坐标轴位于空间的任意位置。 输入【点 P1】和【点 P2】的坐标，以定义旋转轴。 使用 按钮可以图形方式定义点。

编号和选项

【编号和选项】选项卡只有在复制时才会出现。 在这里，您可以影响新对象的编号，并对复制进行有用的设置。

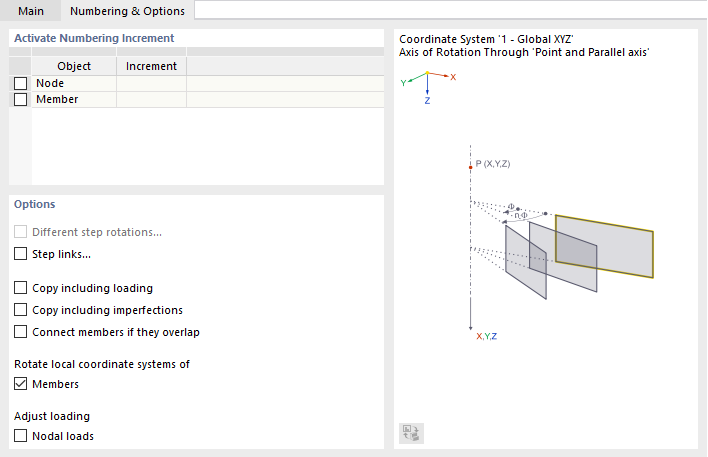

定义坐标系和荷载的旋转

该寄存器的功能参见手册# extbookmark 章节。|编号和选项选项卡|移动和复制 # 。 此外，还有两个专门影响旋转的复选框。

'旋转局部坐标系'复选框主要在旋转垂直杆件时相关。 该设置控制轴是否也旋转或重新对齐，考虑到一般规范（见章节 截面 )。

如果勾选了【调整荷载】下的【节点荷载】复选框，则在复制时在全局坐标系中定义的节点荷载的方向将改变。 RSTAB 以与局部集中荷载相同的方式将荷载转换到新的层上。 如果未激活该复选框，则保持全局荷载方向。

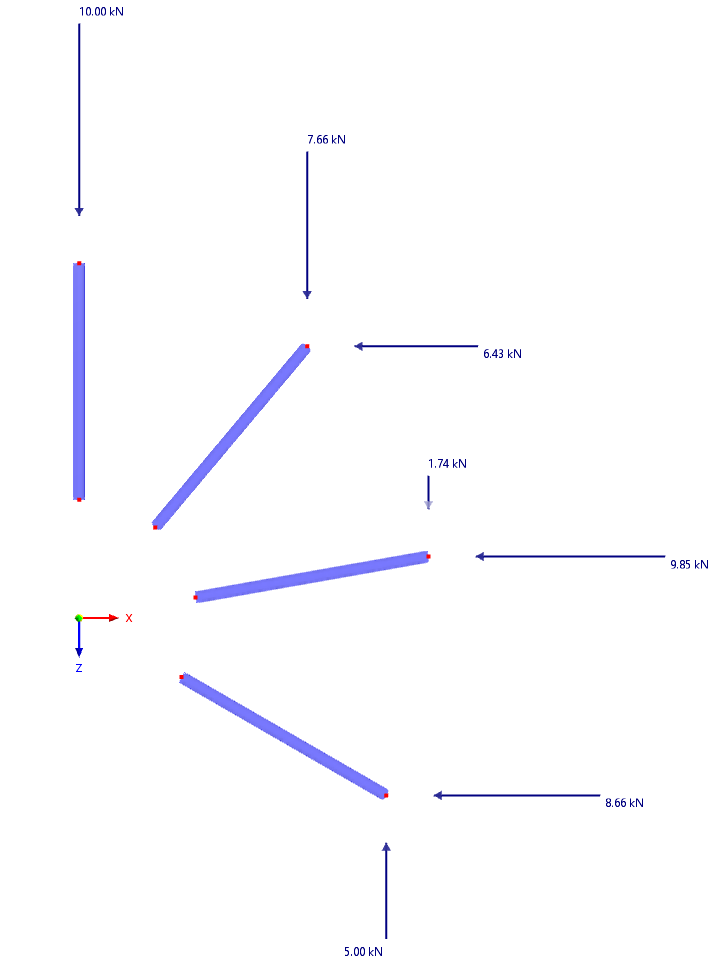

3 次旋转 40° 时调整的节点荷载

旋转步距

只有复制次数大于两次，并且在编号和选项选项卡中【不同的旋转步距】被选中时【旋转步距】选项卡才会显示。

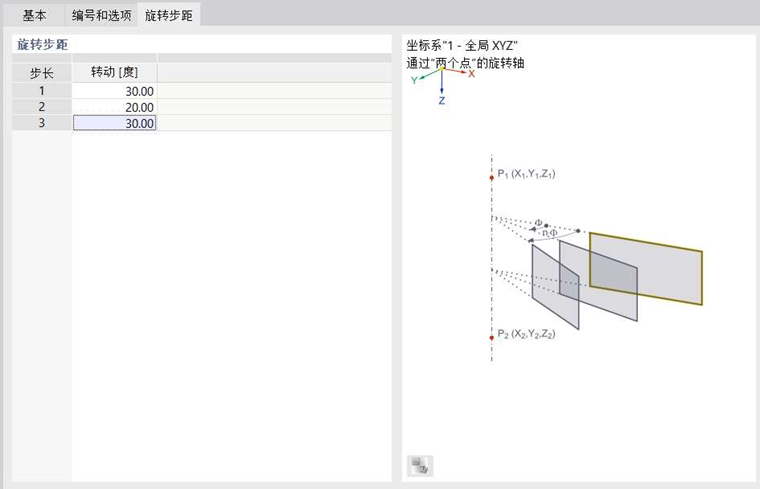

为复制定义不同的旋转角度

在表格中，您可以分别定义副本之间的【转动】的角度。

步间连接

如果在{ %/} 功能详见手册 # extbookmark 章节|阶梯连接选项卡|移动和复制 # 。
