对象选择

对象选择 (OS) 是满足特定条件的对象集合。这使您可以同时选择和编辑多个对象。

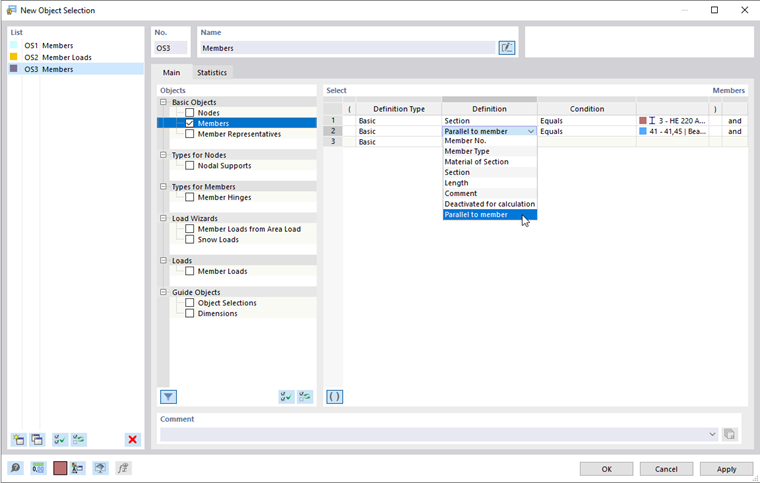

'新建对象选择'对话框

基础

在 基础 选项卡中，您可以设置对象选择的条件。

对象

选择要在对象选择中包含的对象类别。根据模型，可以使用以下类别：

• 基础对象
• 基础对象类型
• 缺陷
• 荷载助手
• 荷载
• 辅助对象

使用按钮 可以显示或隐藏未使用的对象类别。

选择

在“定义类型”列中，定义对象的类型。对于结构对象，列表提供了基础对象和基础对象类型（参见图 基础对象和基础对象类型 ）以及对象的荷载类型之间的选择。

选择定义属性

根据定义类型，您可以在“定义”列中设置对象参数。图 新对象选择 显示了杆件的基本属性选择。

在“条件”列中设置标准：

• 等于：对象满足下一列定义的条件。
• 不等于：下一列定义的条件不适用。

在倒数第二列的列表中选择一个模式对象，其属性将用于条件设置。当输入字段被激活时，您还可以使用按钮 通过图形方式确定对象。

在最后一列中，您可以设置标准，通过在新行中添加额外条件来扩展对象选择：

• 和: 每个定义的行条件必须被满足。
• 或: 只要满足其中一个条件，对象就包含在对象选择中。

统计

统计 选项卡列出了当前对象选择中包含的所有对象。

统计选项卡

使用对象选择

通过对象选择，您可以仅将选定对象作为 可见性 在工作窗口中显示。其他对象将被透明显示或完全隐藏。对象选择因此也简化了根据特定条件选择对象的任务——以便编辑或评估结果。

用于显示的对象选择

在某些对话框中，对象选择也可以用作选择选项，以捕获特定对象（见图 禁用杆件和节点支座 在结构修改对话框中）。
