创建平行杆件

Extras 菜单中的 创建平行杆件 功能(位于 修改杆件 下)提供了多种方式来复制选定的杆件使其平行。或者,您也可以使用 CAD 工具栏中的按钮 平行杆件 (参见图片 建模工具 )。

提示

您也可以在不预先选择杆件的情况下平行偏移杆件。在 '新建带偏移的平行杆件' 对话框中定义参数,然后点击杆件即可。

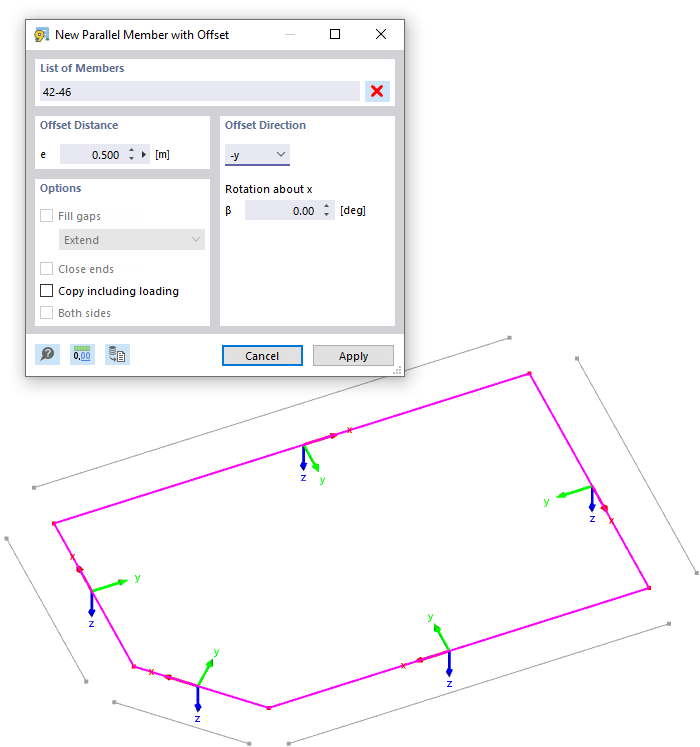

下图显示了多个杆件,其副本将向外偏移 50 cm 的距离。

偏移距离

输入复制杆件时所需的距离。

偏移方向

在列表中选择局部轴,副本将沿该轴方向创建。偏移可以沿轴的正方向或负方向进行。为了便于定位,会显示杆件的局部轴系统。

如果复制的杆件不位于原始对象的 xz 或 yz 平面内,请输入 '绕 x 旋转'。正角度 β 会将副本绕正杆件轴线 x 顺时针旋转。

选项

本节中的功能尚在开发中。这些功能将用于将副本与原始杆件连接。此外,您可以选择 '同时复制荷载',即复制在所有荷载工况中分配给杆件的荷载。
