结果组合 (EK) 根据特定的组合标准叠加荷载工况的结果。可以组合荷载工况、荷载组合和结果组合。结果组合主要用于动态分析中。

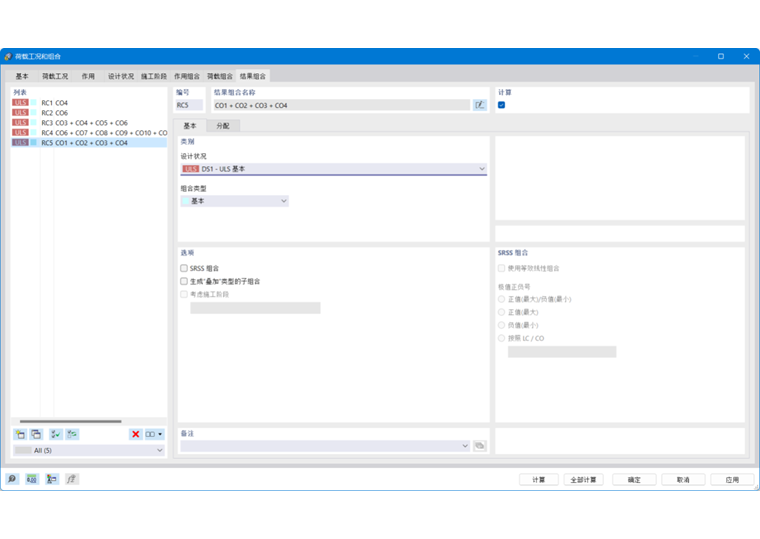

'结果组合'选项卡在以下情况下可用：
激活选项卡后，结果组合将根据规范的组合规则生成。它们按照设计情况排序列出。如果您在主选项卡中禁用了组合助手 基本 ，那么您需要手动生成结果组合（见章节 手动定义结果组合）。
'结果组合名称' 是一个简短名称。它基于安全系数和荷载工况号，并反映组合规则。
'计算'检查框决定选定的结果组合是否在计算中进行分析。
基本
基本选项卡管理在左侧'列表'中选择的结果组合的一般信息。
类别
'设计情况'描述了根据哪些规范要求组合荷载工况（见章节 设计情况）。
'组合类型' 控制结果叠加的标准。如果使用了组合助手，此处显示为'一般'条目。在自定义结果组合中，列表中的可选项有：
- 一般：可以在'分配'选项卡中单独设置组合标准。
- 包络 - 恒定：组合中的荷载工况和组合始终考虑在内（'/p'），但相互排斥（'或'）。因此，EK表示所有组成部分结果中最不利结果的包络。
- 包络 - 临时：组合中的荷载工况和组合仅在其对结果产生不利贡献时才考虑。它们相互排斥（'或'）。EK表示组成部分结果的包络。但符号可能导致当结果对极值没有影响时组成部分的结果不被纳入考虑。
- 叠加：组合中的所有荷载工况和组合始终考虑在内（'p'）并分别相加（'+'）。叠加计算出所有结果的和。没有最大或最小值。
选项

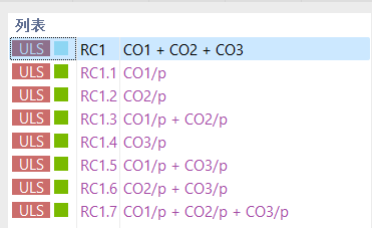

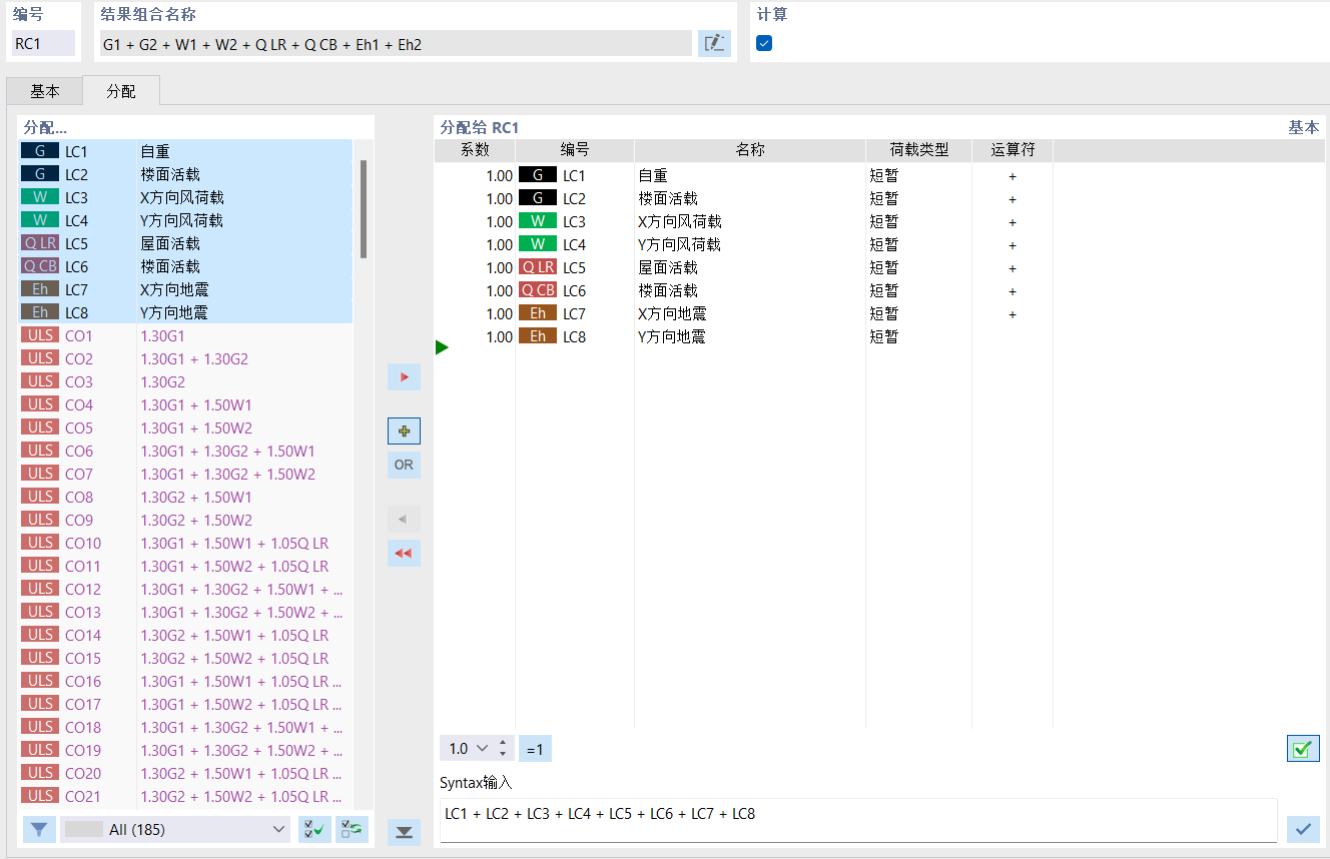

通常，结果以加法方式组合：B = A1 + A2 + A3 + ... + An。在自定义结果组合中，'SRSS组合'检查框可用。使用此方法根据平方和的平方根方法进行叠加：B = √(A12 + A22 + A32 + ... + An2)。此方法对于模态分析很重要。在章节 [[#srss-combi SRSS组合]] 中，您可以确定如何处理极值的符号。 '生成叠加类型的子组合'检查框导致在结果组合中包含的组成部分被创建为单独的组合。这样可以查看哪些组合用于结果的叠加以及各自的标准。 === SRSS组合 === 如果在'选项'部分启用了'SRSS组合'检查框，则此部分可用。在此处，可以定义如何组合模态响应以及如何处理符号。 SRSS规则的标准形式根据上述的''平方和的平方根''方法以平方方式组合结果。符号丢失。通过'使用等效线性组合'检查框，SRSS规则应用为等效线性组合。这样可以确定结果，例如相关的截面力。通常比SRSS规则的标准形式要小得多。等效线性组合的结果内部一致，与主要的截面力相关的符号是正确的。 '极值符号'选择字段可以控制哪些荷载工况的极值纳入叠加，以及是否保留符号。通过这种方式，根据模态截面力和变形的极值以及与主要组成部分对应的结果获得符号一致的结果。 == 分配 == 在'''分配'''选项卡中，您可以检查在所选结果组合中包含哪些荷载工况或荷载组合以及它们根据哪些标准进行组合。您也可以手动设置组合的标准。 === 分配给EK === 表格中列出了结果组合的荷载工况。'系数'列中的值基于规范规定的部分安全系数和组合系数。根据设计情况和影响类别应用它们。
'荷载类型'描述了在叠加中如何考虑每个荷载工况：
- 恒定：负载在任何情况都有效。
- 临时：仅当结果导致截面力和变形增加时才考虑负载。
'运算符'表示荷载工况如何连接：
- +：符号表示加性组合。当结果产生不利影响时，荷载工况独立于其他荷载工况考虑。
- 或：该标准描述了一种替代组合。某些荷载工况的结果相互排斥，例如风。仅考虑对结果产生最不利贡献的负载。
手动定义结果组合
使用位于'列表'底部的按钮
可以手动添加结果组合。'分配'选项卡相应更新。在使用组合助手进行荷载组合时，如果在'基本'选项卡中启用了'结果组合'检查框，也会发现此结构。
在'分配'列中列出所有现有的荷载工况、荷载组合和结果组合。要将条目转移到'EK分配'列表中，可以利用以下方法：
- 双击条目。
- 使用Ctrl键选择一个或多个条目。然后点击按钮
。
按钮
和
控制组合时使用哪个 运算符：
- +：荷载工况相加。
- OR：荷载工况替代作用。
要更改单个荷载工况或组合的'系数'，先激活相应行的第一列。输入正确的系数或在列表中选择。
同理，可以调整'荷载类型'和'运算符'：激活字段并在列表中选择合适的条目。
'语法输入'部分允许直接定义结果组合。输入荷载工况或组合，分别带有系数、荷载类型符号 ('/p' 或没有) 和运算符 ('+' 或 '或')。然后使用按钮
设置定义标准。
相关组合

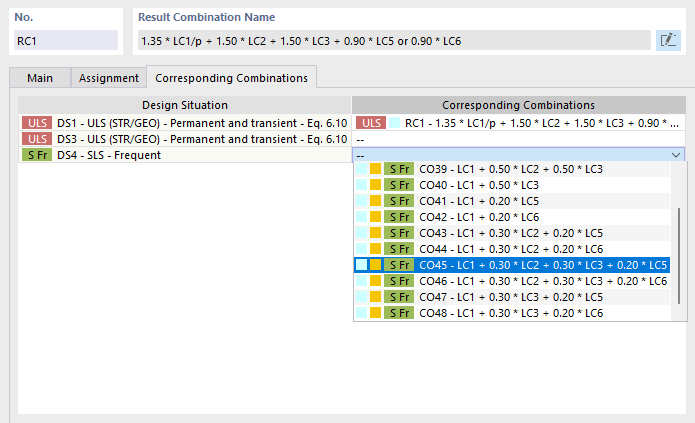

在相关组合选项卡中，您可以指定由相同荷载工况组成的“相关”组合，适用于各个设计情况。
这一原理在章节 荷载组合 中有更详细的描述。
