荷载工况

某一特定作用产生的荷载存储在一个工况(LF)中。例如,自重、雪荷载或使用荷载。

信息

在工况中将荷载定义为特征作用,不考虑系数。在荷载组合的叠加中会考虑分项系数。

列表

'列表'管理模型的所有工况。表格 对象类型'列表'的按钮 描述了可以用于新建、复制或删除列表中对象的功能。

工况号和名称

新工况的编号是预设的。如果您希望为后续添加预留编号的间隙,可使用表格。

请输入工况名称或从列表中选择一个条目,简要描述该工况。

提示

通过HTML格式,您还可以使用上标和下标、粗体或希腊字母。因此,符号<和>为HTML保留:请写作&lt;和&gt;。

计算

控制字段决定是否在计算时分析该工况。您可以将不单独发生的工况,如不考虑自重的风荷载,排除于计算之外。

基础

'基础'选项卡管理左侧'列表'中选定工况的一般信息。

类别

如果您在模型基本信息中未激活附加模块,则'分析类型'列表中仅提供'静态分析'。

您可以在'静态分析设置'列表中选择要用来分析工况的计算理论。可用的分析类型有:

  • 一阶
  • 二阶(P-Δ)
  • 三阶

这些分析类型在Statikanalyse-Einstellungen一章中有描述。使用按钮 新建 可以添加新的分析类型。

自重

如果您希望在工况中将模型的自重作为荷载考虑,请勾选'激活自重'选项。在'方向因子'字段中可以设定自重的作用方向。默认设置为Z方向因子1.00,如果全球Z轴向上指示则为-1.00。

RSTAB通过材料和对象属性计算自重。如果您在多个工况中自动设置自重,应在工况组合时考虑这一点。

作用类别

规范中提到的不同作用类别用于控制工况的叠加以及部分安全系数和组合系数。

每个工况都必须分配一个类别。您可以根据'基础'选项卡中定义的规范,通过列表进行选择。

作用类别'None'是一种特殊情况:它允许创建不用类别分配的工况,例如通过自定义替代荷载考虑不完美(如稳定荷载)的工况。此类工况在叠加组合中不算入。

选项

如果您激活'考虑不完美'控制字段,可以在列表中选择一个不完美工况(见Imperfektionsfälle章),或者通过按钮 新建 新建。这样,工况中将同时考量不完美。

例子: 在工况'风荷载X'中考量不完美工况'不完美X'。因此,在所有包含X方向风荷载的工况组合中均考量X方向的不完美,而不考量其他方向的不完美。

'结构修改'控制字段允许在工况中考虑刚度调整或非线性特殊处理。这些功能在Strukturmodifikationen章中有说明。您可以在列表中选择结构修改,或使用按钮 新建 新建修改类型。

特殊选项

如果您激活'考虑初始状态'控制字段,可以在列表中选择一个工况,选定工况的变形构成当前工况的初始状态。这样就可以,例如,记录预应力效果。

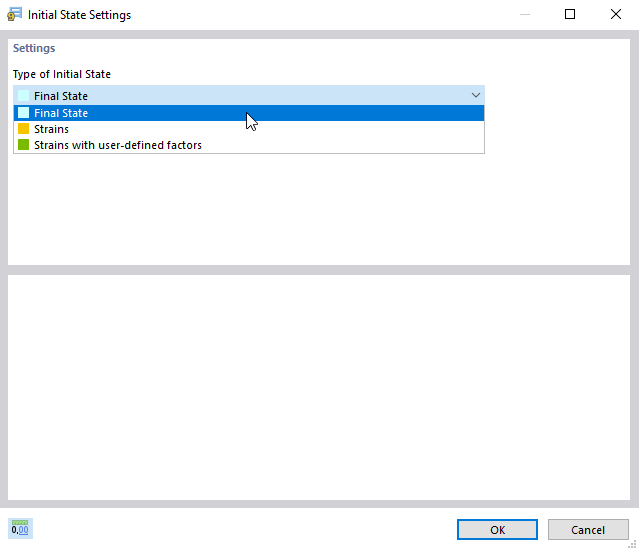

列表右侧的按钮 编辑 会打开'初始状态设置'对话框。在其中可以定义现有的'初始状态类型'。

选项含义:

  • 最终状态:读入指定工况计算后模型的状态,并用作当前工况计算的初始状态。这可以考虑预应力效果。
  • 应变:采用指定工况下存在的杆件 变形 。仅对模型进行变形;不产生力。使用'应变与用户定义因素'选项时,可以在'选定对象单独因子'表格中杆件级别缩放变形。
