纹理

通过使用纹理，您可以为材料分配表面结构，使模型在渲染中看起来非常逼真。此功能也方便输入和评估。

定义纹理

在“新纹理”对话框中，您可以设置纹理的属性。

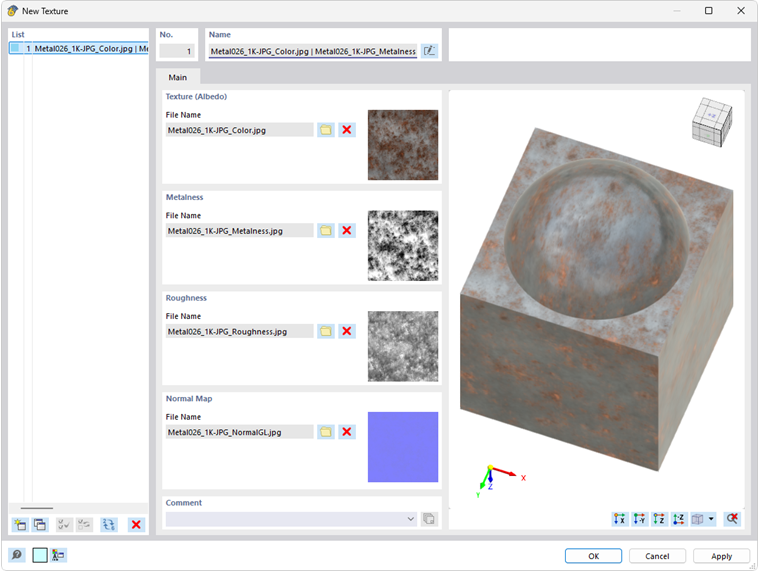

“新建纹理”对话框

表面特性是从图像文件中读取的，必须为 JPG 格式。在“纹理”部分中，通过按钮 设置显示材料颜色和表面反射的文件的目录路径和名称。此信息是必需的。

通过“金属性质”和“粗糙度”部分的滑块，您可以进一步影响纹理的外观。

以下纹理属性是可选的：

• 金属性质：金属材料的特性
• 粗糙度：表面不平整度
• 法线贴图：表面结构的细节程度

分配纹理

在“编辑材料”对话框中，您可以分配纹理：选择材料。在“选项”部分选中 自定义纹理 选框。

自定义纹理的材料选项

在 自定义纹理 标签页中，您可以分配纹理。

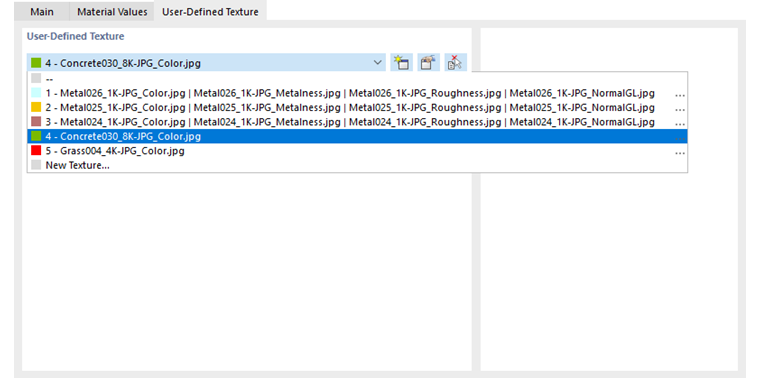

分配纹理

使用按钮 可以创建新的纹理，使用按钮 可调整选定的纹理。按钮 提供在工作窗口中从对象中获取纹理的可能性。

分配后，纹理将在渲染的模型中显示。

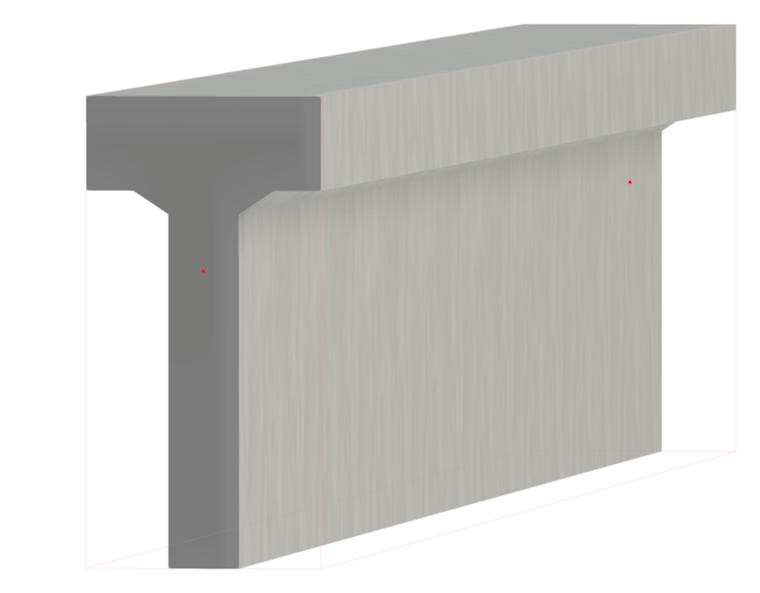

带纹理的钢筋混凝土梁

显示和隐藏纹理

您可以在导航器 - 显示中显示和隐藏渲染材料的纹理。为此，请使用“渲染对象的颜色依据” → “材料和显示属性” → 逼真效果 下的选框。

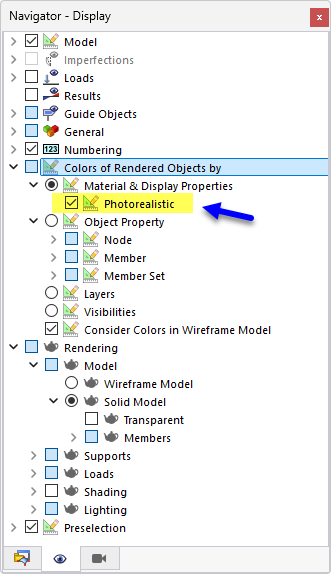

切换纹理
